Гидронагружатели для испытания кранов мостового типа

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос

Гидронагружатели предназначены для статических испытаний мостовых кранов большой грузоподъемности, других устройств энергетических и гидротехнических сооружений.

Гидронагружатели, закрепленные через анкерную тягу в полу, позволяют создать необходимую тарированную нагрузку на металлоконструкцию крана без применения громоздкого и дорогостоящего контрольного груза. Гидронагружатель можно эксплуатировать на открытом воздухе.

Гидронагружатели «Энерпром» серии НГК

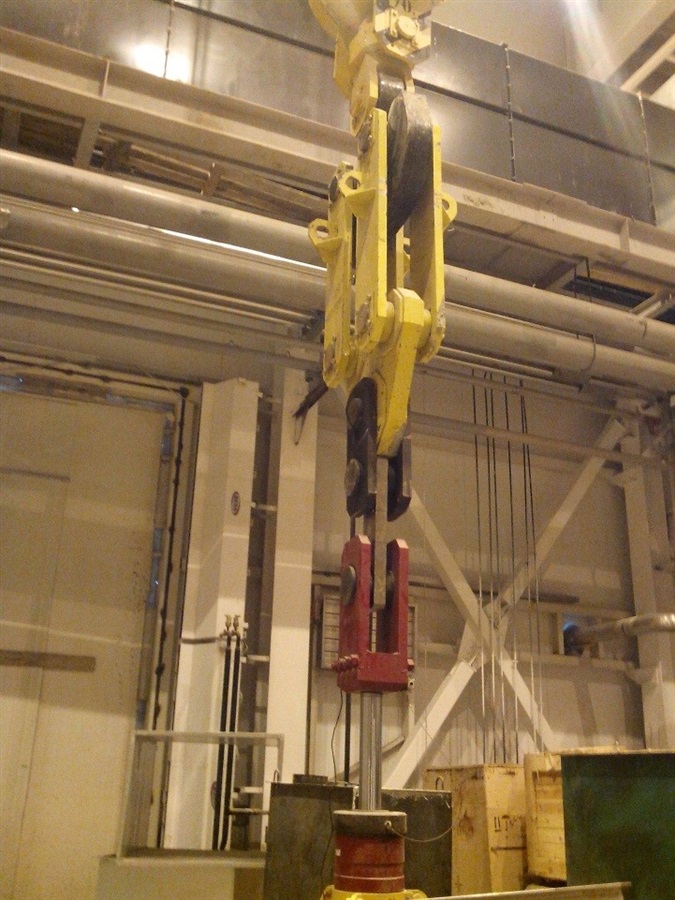

Позволяют производить статические испытания кранов мостового типа (при заторможенной крюковой подвеске крана), Испытания проводятся с использованием заглубленного якоря по ГОСТ Р 54767- 2011 «Краны грузоподъемные. Правила и методы испытаний».

Параметры усилий нагружения, величин рабочего хода и основных размеров проушин гидронагружателей соответствуют ТУ24.00.13.032-87.

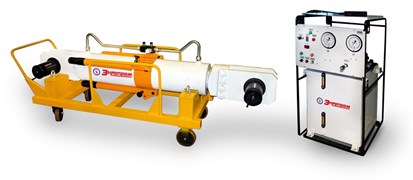

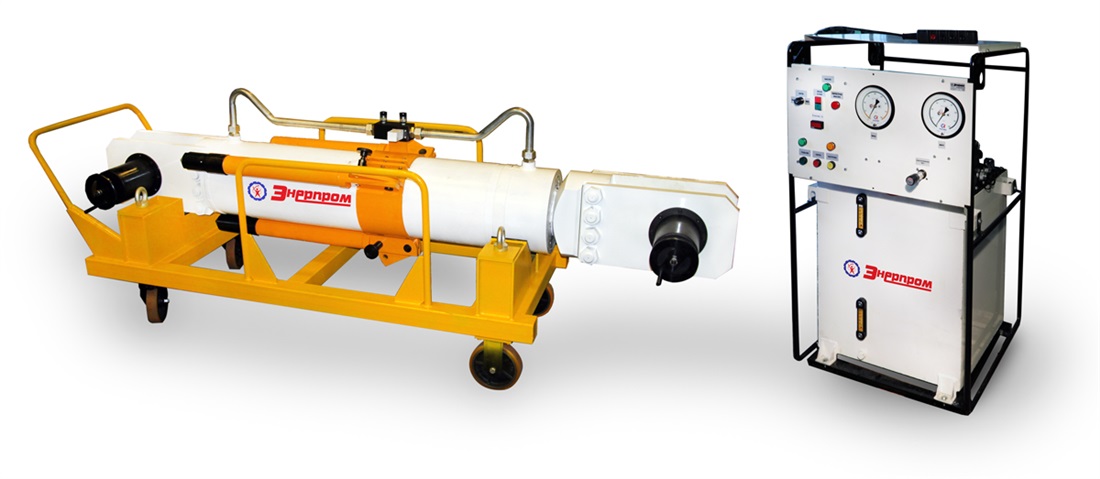

Гидронагружатели «Энерпром» серии НГК, базовый комплект поставки

  1. Гидронагружатель.

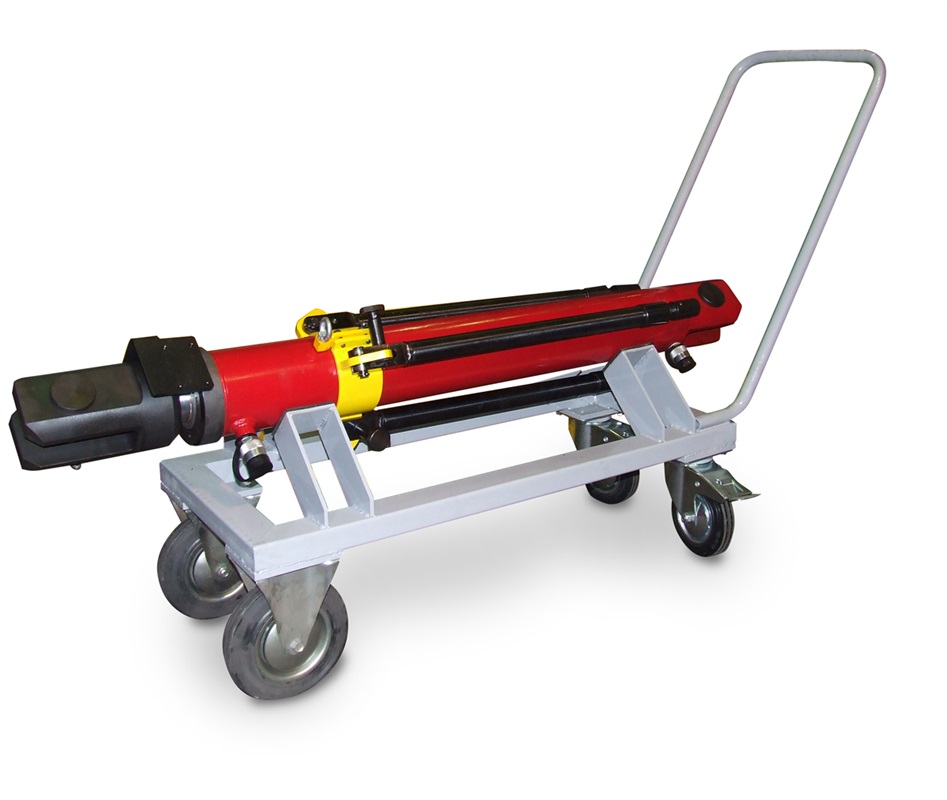

  2. Тележка для перемещения и хранения гидронагружателя.

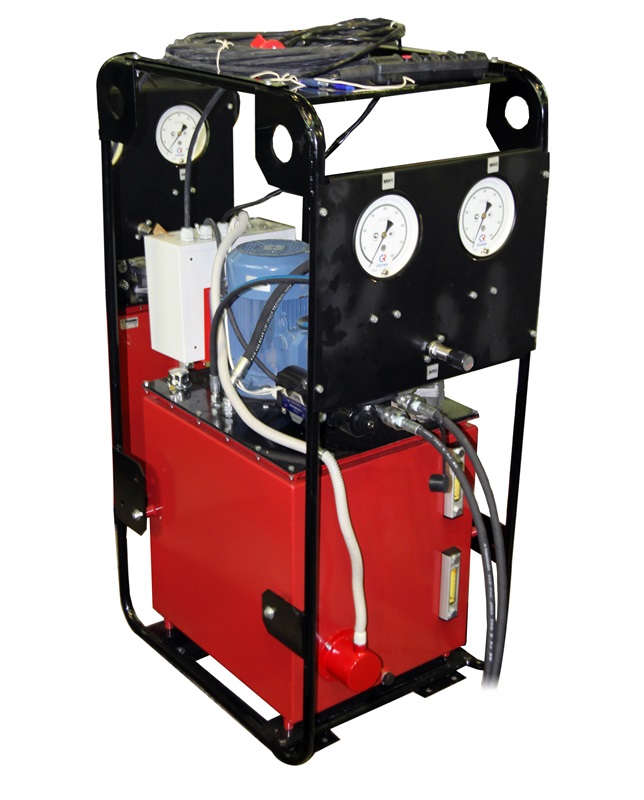

  3. Насосная станция с электроприводом, двухступенчатая, на колесах, с выносным пультом ДУ.
  4. Катушка КК-700 на колесах с двумя РВД длиной по 7 м. для подключения гидронагружателя к насосной станции.
  5. ЗИП.

*) для НГК-12,5С в комплекте,- домкрат тянущий, балка силовая, тележка, манометр с адаптером, рукав РВДИ4000К (1 шт), ручной насос НРГ-7010, звено, скоба такелажная.

**) для НГК-225, дополнительно,- контейнер, площадка для обслуживания, переходное звено.

Основными составными частями исполнительного устройства гидронагружателя являются:

  • силовой гидроцилиндр;
  • проушины штока и корпуса;
  • регулируемая тренога;
  • аварийный концевой выключатель ограничения хода штока.

Значение требуемой нагрузки при статических испытаниях мостовых кранов определяют по показаниям высокоточного манометра на насосной станции и таблице соответствия: давление-нагрузка.

Технические характеристики гидронагружателя

Модель

Номин. давление, МПа

Номин. тянущее усилие, тс

Ход поршня, мм

НГК-12,5

32

12,5

800

НГК-12,5С

70

12,5

200

НГК-62,5

32

62,5

1200

НГК-90

32

90

1200

НГК-125

32

125

1200

НГК-225

32

225

1500

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Ном. давление, МПаНом. усилие нагружения / ном. тянущее усилие, тсХод поршня, мм
НГК-12,5/800
32
25,1/14,5
800
НГК-12,5/200
70
-/15
200
НГК-62,5Д
32
81,4/65,3
1200
НГК-90
121,4/96,5
НГК-125
157/126,6
НГК-225
308/251
1500
Последнее обновление: 07.11.2018
