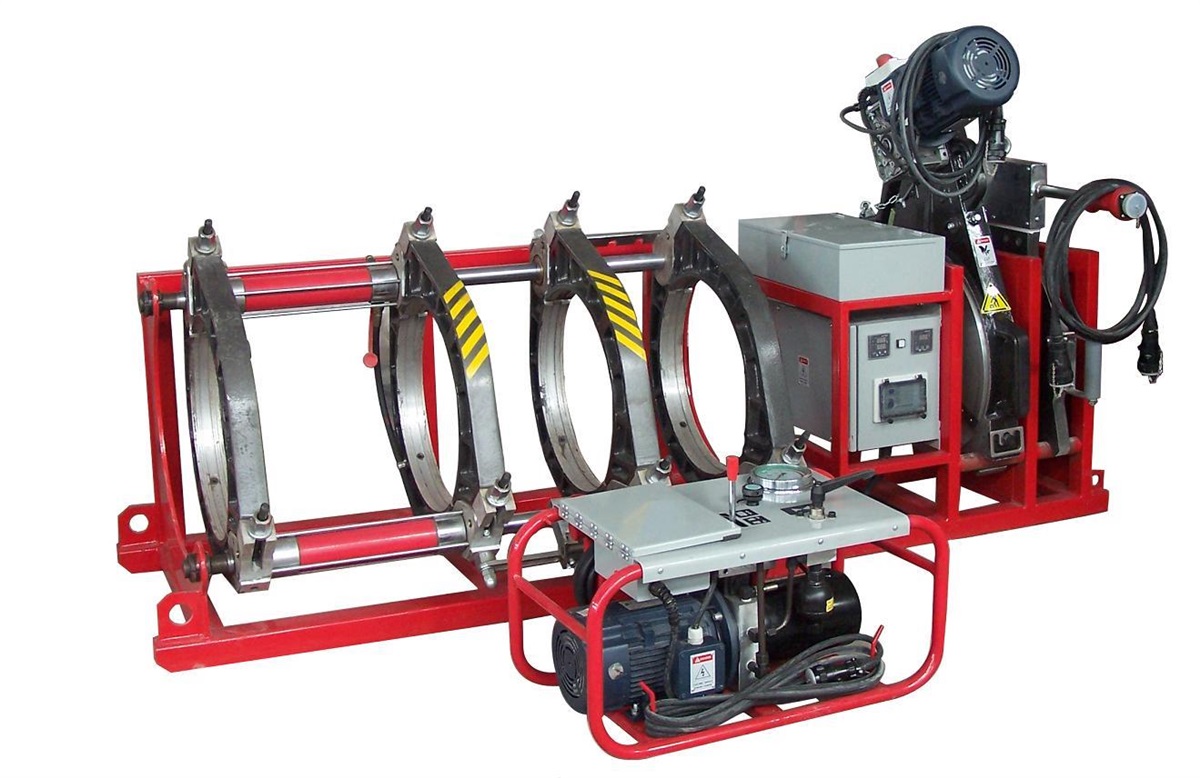

Гидравлические аппараты стыковой сварки SHD450, SHD630

Данной продукции на текущий момент нет в наличии.

Оставьте заявку для уточнения запроса, и мы обязательно свяжемся с вами в ближайшее время.






Гидравлические сварочные установки серии SHD предназначены для соединения труб и фитингов из ПЭ, ПП, PVDF одного диаметра и толщины.

Состав оборудования

  • Центратор;
  • Электроторцеватель;
  • Нагревательная пластина;
  • Насосная станция с блоком управления;
  • Бокс для хранения и транспортировки торцевателя и нагревательного элемента;
  • Регистратор данных (опция);
  • Инструмент для обработки концов с короткими фланцами (опция);
  • Кран-балка (опция).

Принцип работы

Сварка труб происходит в несколько этапов:

  1. Закрепление труб. Свариваемые отрезки труб устанавливаются в центратор и закрепляются в хомутах.
  2. Регулировка давления.
  3. Торцевание. В процессе торцевания поверхности труб выравниваются таким образом, чтобы достигался идеальный контакт стыковой поверхности труб. Допустимый зазор между торцами не должен превышать 10% от толщины свариваемой трубы.
  4. Оплавление. В этом процессе стыковые поверхности нагреваются до температуры плавления. После этого расплавленные поверхности труб соединяются под давлением. Сварочное давление, температура и длительность регулируются таким образам, чтобы сохранить физические и химические свойства исходного материала.
  5. Соединение и охлаждение.

Особенности

Блок управления установкой встроен в гидравлическую насосную станцию. Работа аппаратов серии SHD осуществляется одним оператором. Машины представляют собой готовый к работе, мобильный комплект оборудования. Сварочные аппараты характеризуются простотой наладки и не требуют длительного времени на подготовку к работе. Механизм для фиксирования частей труб позволяет точно центрировать свариваемые детали, что гарантирует высокую прочность соединений. Машины не нуждаются постоянной технической поддержке и предназначены для работы как в цехе, так и на стройплощадке. Система контроля давления позволяет производить качественную сварку труб.

Параметры SHD630SHD450
Размер трубы, мм315, 355, 400, 450, 500, 560, 630200, 225, 250, 280, 315, 355, 400, 450
Макс. температура нагревательной пластины, °С270
Точность установки температуры, °С<±7
Диапазон давлений, МПа0-6,3
Мощность насосной станции, кВт1,5
Рабочее напряжение380В, 50 Гц
Мощность нагревательной пластины, кВт9,355,38
Мощность электроторцевателя, кВт1,5
Общая мощность, кВт12,358,38
Вес, кг780560
Габариты, ДхШхВ, мм1290x920x10001140x750x710
