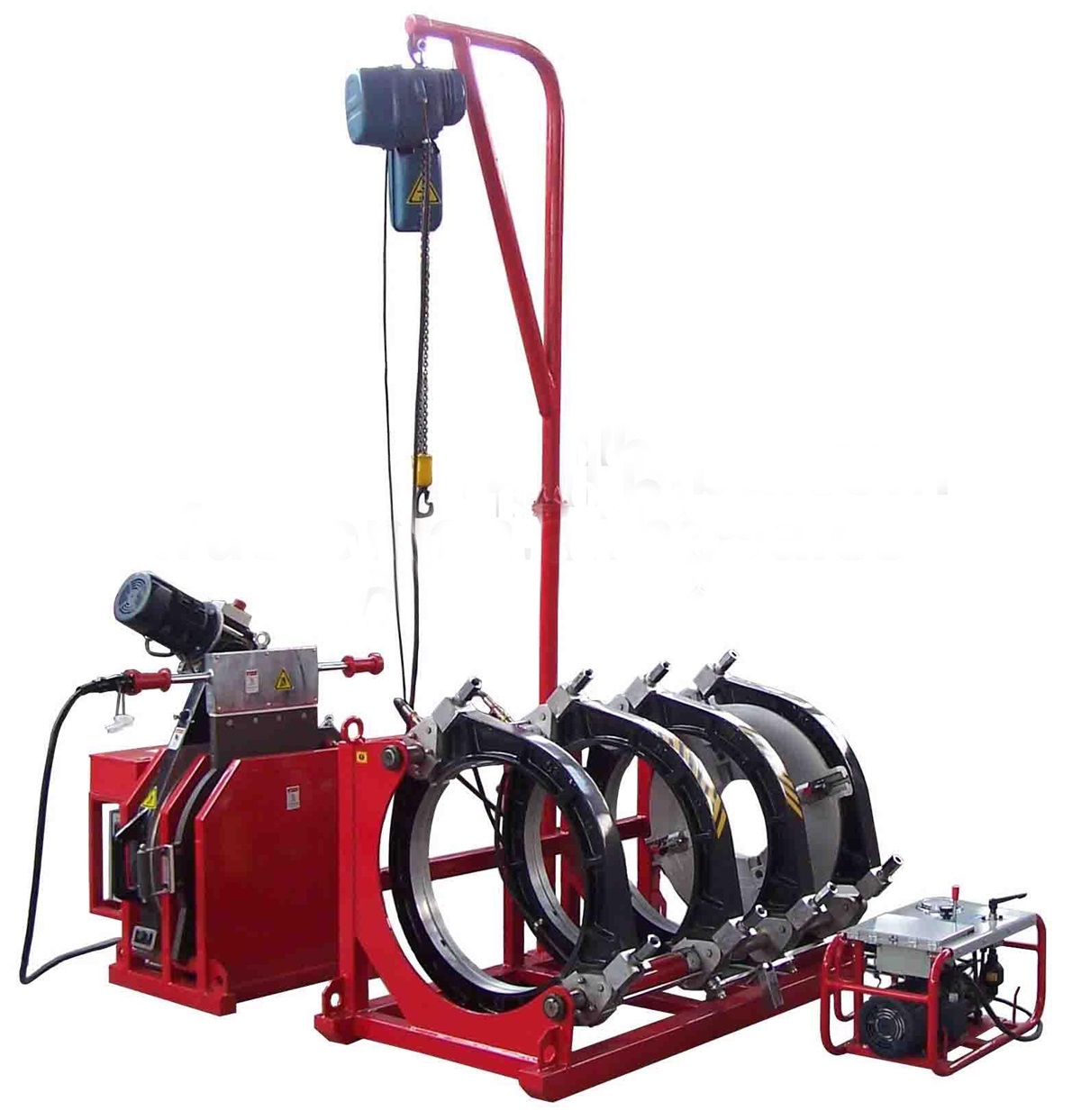

Гидравлические аппараты стыковой сварки SHD800, SHD1000, SHD1200, SHD1600

Гидравлические сварочные установки серии SHD предназначены для соединения труб и фитингов из ПЭ, ПП, PVDF одного диаметра и толщины.

Состав оборудования

  • Центратор;
  • Электроторцеватель;
  • Нагревательная пластина;
  • Насосная станция с блоком управления;
  • Бокс для хранения и транспортировки торцевателя и нагревательного элемента;
  • Кран-балка;
  • Регистратор данных (опция);
  • Инструмент для обработки концов с короткими фланцами (опция).

Принцип работы

Аппарат для стыковой сварки труб осуществляет процесс соединения в несколько этапов:

  1. Закрепление отдельных частей. Свариваемые отрезки труб устанавливаются в центратор и закрепляются в хомутах.
  2. Регулировка давления.
  3. Торцевание. В процессе торцевания поверхности труб выравниваются таким образом, чтобы достигался идеальный контакт стыковой поверхности труб. Допустимый зазор между торцами не должен превышать 10% от толщины свариваемой трубы.
  4. Оплавление. В этом процессе стыковые поверхности нагреваются до температуры плавления. После этого расплавленные поверхности труб соединяются под давлением. Сварочное давление, температура и длительность регулируются таким образам, чтобы сохранить физические и химические свойства исходного материала.
  5. Соединение и охлаждение.

Особенности

Блок управления установкой встроен в гидравлическую насосную станцию. Машины представляют собой готовый к работе, мобильный комплект оборудования. Сварочные аппараты характеризуются простотой наладки и не требуют длительного времени на подготовку к работе. Механизм для фиксирования частей труб позволяет точно центрировать свариваемые детали, что гарантирует высокую прочность соединений. Машины не нуждаются постоянной технической поддержке и предназначены для работы как в цехе, так и на стройплощадке. Система контроля давления позволяет производить качественную сварку любого количества отрезков.

Купить аппарат для сварки труб серии SHD по выгодной цене вы сможете в компании «Энерпром».

Параметры SHD800SHD1000SHD1200SHD1600
Макс. температура нагревательной пластины, °С270
Точность установки температуры, °С<±7
Диапазон давлений, МПа0-16
Рабочее напряжение380В, 50 Гц
Мощность нагревательной пластины, кВт12,517,521,549,5
Мощность электроторцевателя, кВт2,234
Мощность насосной станции, кВт34
Общая мощность, кВт18,22429,559,7
Вес, кг1360260027405200
Габариты, ДхШхВ, мм2100x1500x1402250x1600x1561400x1740x1573050x2000x188
