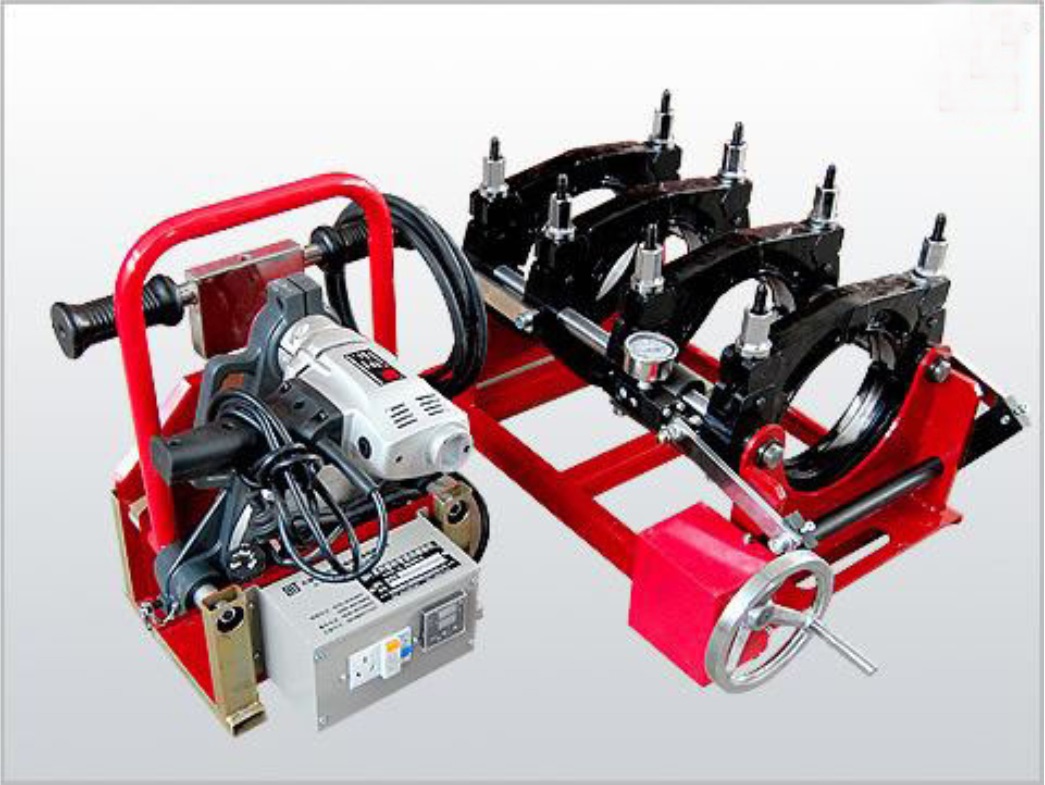

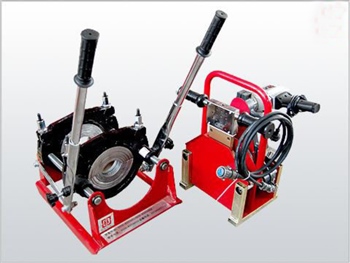

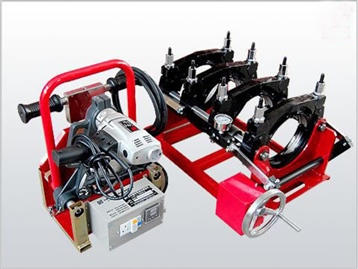

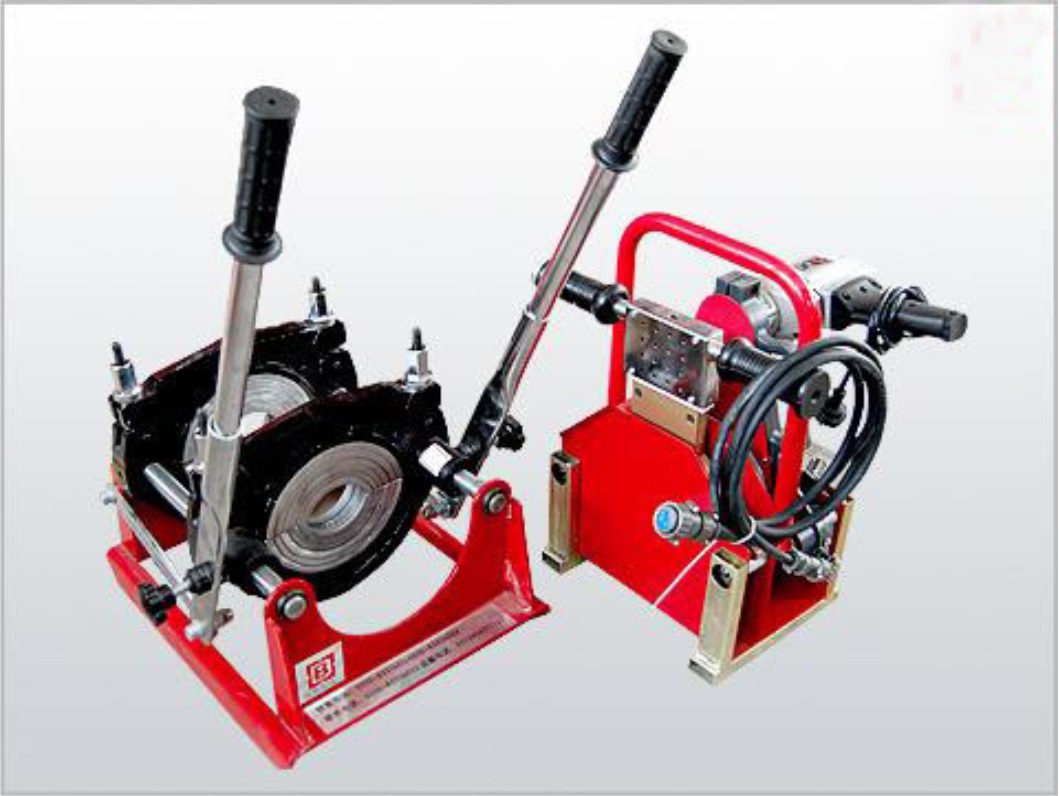

Механический сварочный аппарат SHDS-200

Механические сварочные установки SHDS-200 предназначены для соединения труб и фитингов из ПЭ, ПП, PVDF одного диаметра и толщины.

Состав оборудования

• Центратор;
• Электроторцеватель;
• Нагревательная пластина;
• Бокс для хранения и транспортировки торцевателя и нагревательного элемента.

Принцип работы

Сварка труб происходит в несколько этапов:

1. Закрепление труб. Свариваемые отрезки труб устанавливаются в центратор и закрепляются в хомутах.
2. Торцевание. В процессе торцевания поверхности труб выравниваются таким образом, чтобы достигался идеальный контакт стыковой поверхности труб. Допустимый зазор между торцами не должен превышать 10% от толщины свариваемой трубы.
3. Оплавление. В этом процессе стыковые поверхности нагреваются до температуры плавления. После этого расплавленные поверхности труб соединяются под давлением. Сварочное давление, температура и длительность регулируются таким образам, чтобы сохранить физические и химические свойства исходного материала.
4. Соединение и охлаждение.

Особенности

Работа аппаратов серии SHDS осуществляется одним оператором. Машины представляют собой готовый к работе, мобильный комплект оборудования. Сварочные аппараты характеризуются простотой наладки и не требуют длительного времени на подготовку к работе. Механизм для фиксирования частей труб позволяет точно центрировать свариваемые детали, что гарантирует высокую прочность соединений. Машины не нуждаются в постоянной технической поддержке и предназначены для работы как в цехе, так и на стройплощадке.
