Станки гидравлические для заплетки стропов

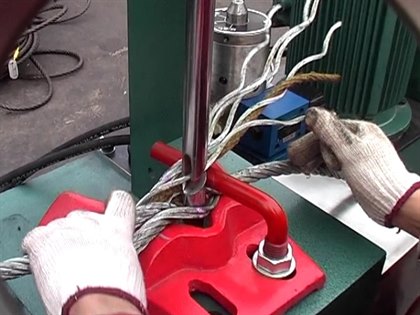

Предназначены для заделки концов стальных канатных стропов машинной заплеткой с распределением распущенных прядей между прядями основного каната посредством иглы с гидравлическим приводом.

Процесс сращивания прядей каната и собственно заплетка выполняется в соответствии с РД 10 -231-98 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации».

Преимущества способазаделки концов стальных канатных стропов машинной заплеткой с проколом каната иглой с гидравлическим приводом:

- значительно уменьшаются затраты ручного труда в процессе заплетки; – обеспечивается максимально плотная укладка прядей, недостижимая при ручной заделке концов каната, что повышает надежность стропа; – высокая производительность труда и, следовательно, себестоимость такого стропа, с учетом подготовительных операций, не выше опрессованного.

Технические характеристики станков серии СГЗС

Артикул

Диаметр каната, мм

Состав станка

Диаметр разрезаемого каната/ пряди, мм

Иглы для прокола, Ø каната, мм

Габариты, ДхШхВ, мм

Масса, кг

СГЗС10-32

От 10 до 32

СГЗС10-32

0,3-30/ 0,3-10

8-13; 13-17,5; 19,5-24; 26-30; 30-32

1300х650х2200

600

СГЗС10-50-2

От 10 до 51

СГЗС10-32

0,3-30/ 0,3-10

8-13; 13-17,5; 19,5-24; 26-30; 30-32

1300х650х2200

600

устройство 32-51

-

32-34; 34-38; 38-40; 40-52

850х2600х650

200

СГЗС10-80-3

От 10 до 80

СГЗС10-32

0,3-30/ 0,3-10

8-13; 13-17,5; 19,5-24; 26-30; 30-32

1300х650х2200

600

устройство 32-51

-

32-34; 34-38; 38-40; 40-52

850х2600х650

200

устройство 51-80

-

51-54; 54-60; 61-65; 66-70; 71-78; 78-82

1200х2950х650

1200



СГЗС10-32

СГЗС10-50-2

СГЗС10-80-3

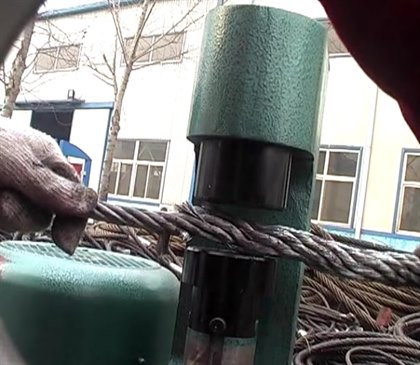

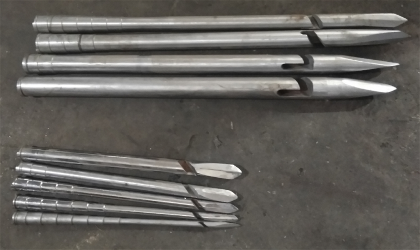

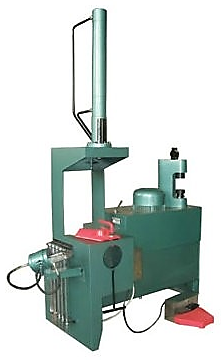

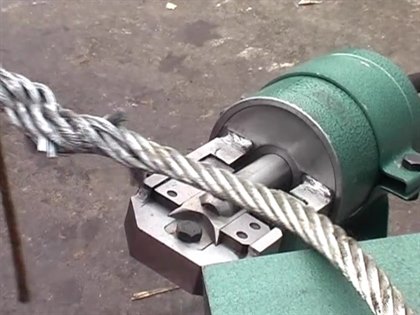

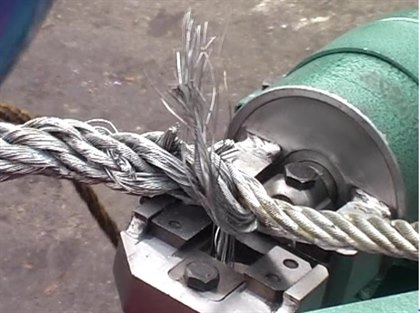

Станок СГЗС10-32 выполнен на единой раме и состоит из устройства гидравлического для заплетки каната в диапазоне диаметров 10-32 мм.; комплекта игл для работы с канатами диаметром, мм, 8-13; 13-17,5; 19,5-24; 26-30; 30-32; гидравлического резака, Ø каната до 30мм, для отрезки технологических припусков прядей Ø до 10 мм, прикрепленного к столу устройства гидравлического; станции насосной с блоком гидроуправления, гидроаппаратурой, электрошкафом, на корпусе которой установлен гидравлический пресс для калибровки заплетенного участка стропа из каната Ø до 32мм.

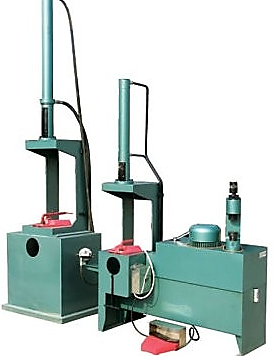

Станок СГЗС10-50-2 состоит из станка СГЗС10-32 и устройства гидравлического для заплетки каната в диапазоне диаметров 32-51 мм.

Станок СГЗС10-80-3 состоит из станка СГЗС10-32, устройства гидравлического для заплетки каната в диапазоне диаметров 32-51 мм. и устройства гидравлического для заплетки каната в диапазоне диаметров 51-80 мм.

Устройства гидравлические для заплетки каната в диапазоне диаметров 10-32 мм., 32-51 мм., 51-80мм. включают технологический стол, гидроцилиндр привода иглы, набор игл, комплект РВД. Устройства 32-51 и 51-80 выполнены на отдельной раме.

Напряжение электропитания станков 380 В, потребляемая мощность 4 кВт. Присоединить рукава устройств гидравлических к блоку управления (распределительной плите) на насосной станции согласно маркировкам на рукавах высокого давления и распределительной плите: А – напор, В – слив (см. Руководство по эксплуатации на станки серии СГЗС). Повернуть распределительный кран по часовой стрелке для подключения соответствующего устройства к станции насосной. Управление работой станка выполняется со сдвоенной педали кабельного пульта ДУ в соответствии с Руководством по эксплуатации.
