Съемники гидравлические со свободными захватами, исполнение «ползун»

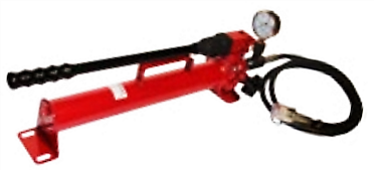

Приводом служит внешний гидравлический ручной насос, что повышает безопасность применения. Ручной насос в оснащении с манометром, или без манометра, рукав высокого давления требуемой длины с полумуфтой БРС поставляются по заказу.
Два варианта сборки:
- 2-х-захватный для работы в ограниченном пространстве;
- 3-х-захватный с обеспечением высокой надежности захвата с равномерным распределением тягового усилия.
Для компенсации расстояния между штоком и деталью силовой модуль можно перемещать вдоль оси c фиксацией стопором.
На захватах два отверстия для фиксации на траверсе с возможностью изменения глубины и диаметра захвата.
Подпружиненный центрирующий конус на штоке.
Пружинный возврат штока.
Съемники усилием 5 и 10 тс поставляются в картонной коробке, усилием 20, 30, 50 тс – в деревянном ящике.
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|

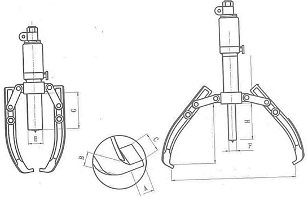

Модель | Усилие, тс | Внешний диаметр захвата, мм | Макс. глубина захвата, мм | Ход штока, мм | Размеры, мм | Масса, кг | |||||
| E | F | G | A | B | C | |||||||
|
|
СГ5В | 5 | 50-200 | 140 | 50 | 45 | 12 | 140 | 12,5 | 22,5 | 26 | 10,2 |
|
|
СГ10В | 10 | 50-250 | 170 | 60 | 56 | 137 | 14 | 30 | 30 | 12,9 |
|
|
|
СГ20В | 20 | 100-350 | 205 | 70 | 78 | 150 | 21 | 33,5 | 33 | 15,7 |
|
|
|
СГ30В | 30 | 150-400 | 220 | 90 | 158 | 26 | 36 | 35 | 33 |
||
|
|
СГ50В | 50 | 200-500 | 250 | 60 | 114 | 177 | 25 | 46 | 40 | 37,8 |
|
