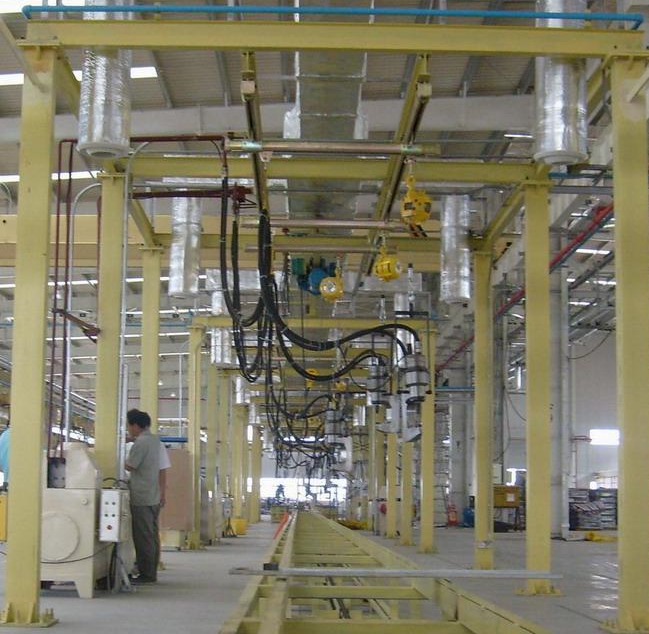

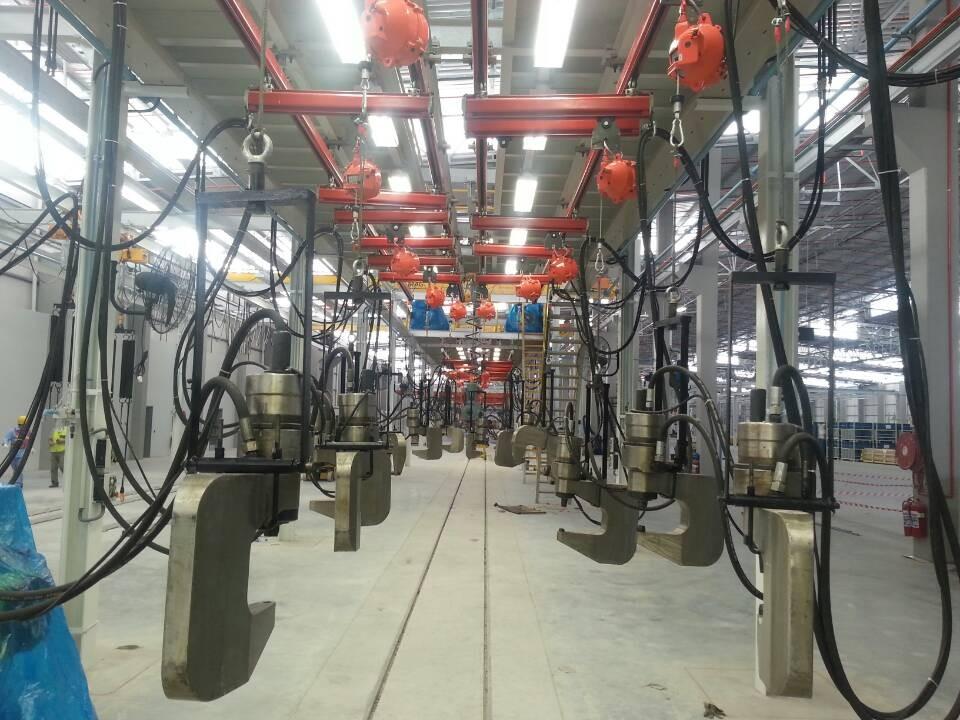

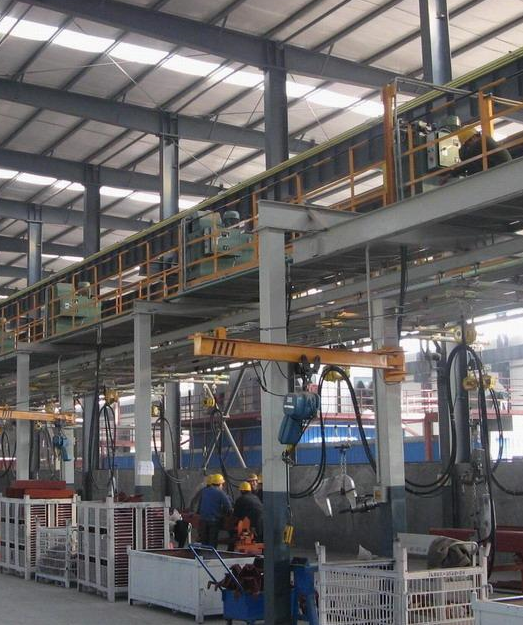

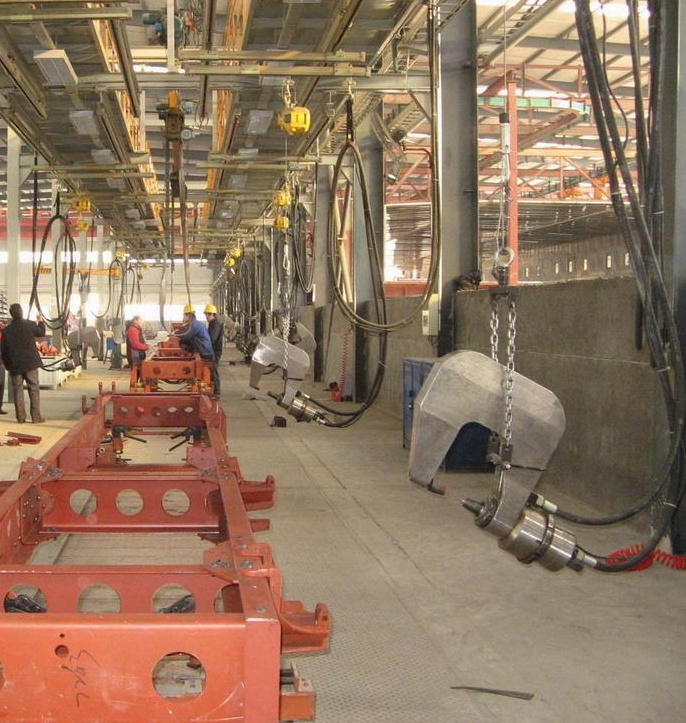

Гидроскобы клепальные подвесные
Подвесные гидроскобы предназначены для применения в составе гидравлических клепальных агрегатов серии К7АВ.

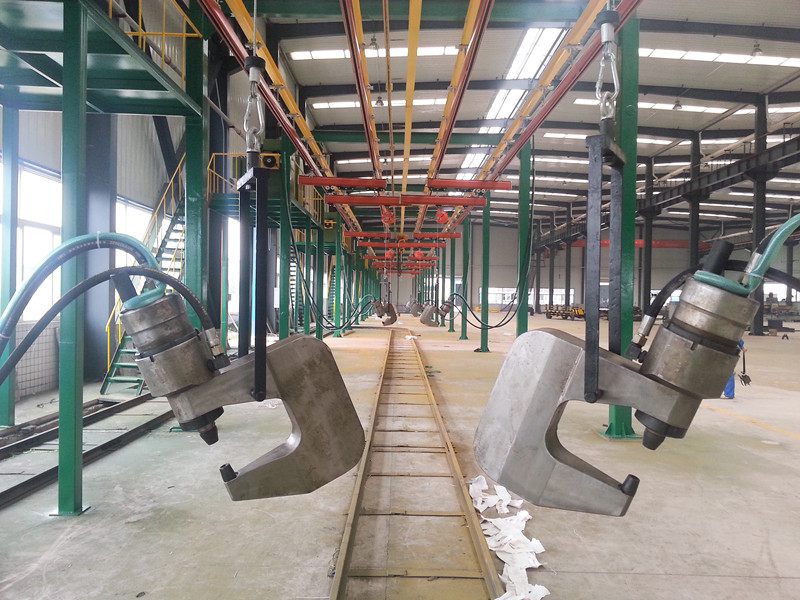

Гидроскоба состоит из:
- скобы;
- гидроцилиндра с гидравлическим возвратом поршня;
- подвижного пуансона;
- неподвижной матрицы;
- кнопок управления на рукоятке.
Подвесная гидроскоба удобна в управлении и эксплуатации.
Технические характеристики подвесной гидроскобы
|
Артикул клепального агрегата |
К7АВ -30 |
К7АВ -40 |
К7АВ -50 |
К7АВ -63 |
|
|
Артикул гидроскобы |
К7/20/H/SП |
К7/30/H/SП |
К7/40/H/SП |
К7/50/H/SП |
К7/63/H/SП |
|
Номинальное усилие, тс |
20 |
30 |
40 |
50 |
63 |
|
Ширина зева,S, мм |
80 |
80 |
90 |
120 |
150 |
|
Макс. диаметр заклепки, мм: |
|
|
|
|
|
|
холодная клепка, |
10 |
13 |
14 |
16 |
16 |
|
горячая клепка |
16 |
20 |
22 |
24 |
27 |
*) «H» – глубина зева до оси; «S» – ширина зева, мм, «П» – подвесная, «7» – номинальное давление, 7,5/7, МПа
|
Артикул клепального агрегата, К7АВ -30 |
Артикул клепального агрегата, К7АВ -30 |
||||||
|
№п.п |
Артикул гидроскобы |
Глубина зева до оси, H, /ширина зева, S, мм |
Масса, кг |
№п.п |
Артикул гидроскобы |
Глубина зева до оси, H, мм |
Масса, кг |
|
1 |
К7/20/80/80П |
80/80 |
28 |
1 |
К7/30/80/80П |
80/80 |
34 |
|
2 |
К7/20/100/80П |
100/80 |
32 |
2 |
К7/30/100/80П |
100/80 |
38 |
|
3 |
К7/20/120/80П |
120/80 |
35 |
3 |
К7/30/120/80П |
120/80 |
45 |
|
4 |
К7/20/140/80П |
140/80 |
38 |
4 |
К7/30/140/80П |
140/80 |
51 |
|
5 |
К7/20/160/80П |
160/80 |
42 |
5 |
К7/30/160/80П |
160/80 |
56 |
|
6 |
К7/20/180/80П |
180/80 |
45 |
6 |
К7/30/180/80П |
180/80 |
60 |
|
7 |
К7/20/200/80П |
200/80 |
50 |
7 |
К7/30/200/80П |
200/80 |
67 |
|
8 |
К7/20/220/80П |
220/80 |
54 |
8 |
К7/30/220/80П |
220/80 |
72 |
|
9 |
К7/20/240/80П |
240/80 |
59 |
9 |
К7/30/240/80П |
240/80 |
79 |
|
10 |
К7/20/260/80П |
260/80 |
64 |
10 |
К7/30/260/80П |
260/80 |
85 |
|
|
|
|
|
11 |
К7/30/280/80П |
280/80 |
90 |
|
|
|
|
|
12 |
К7/30/300/80П |
300/80 |
99 |
|
Артикул клепального агрегата, К7АВ -40 |
Артикул клепального агрегата, К7АВ -50 |
||||||
|
1 |
К7/40/110/90П |
110/90 |
53 |
1 |
К7/50/120/120П |
120/120 |
77 |
|
2 |
К7/40/140/90П |
140/90 |
60 |
2 |
К7/50/160/120П |
160/120 |
92 |
|
3 |
К7/40/170/90П |
170/90 |
68 |
3 |
К7/50/200/120П |
200/120 |
108 |
|
4 |
К7/40/200/90П |
200/90 |
75 |
4 |
К7/50/240/120П |
240/120 |
122 |
|
5 |
К7/40/230/90П |
230/90 |
87 |
5 |
К7/50/280/120П |
280/120 |
137 |
|
6 |
К7/40/260/90П |
260/90 |
95 |
6 |
К7/50/320/120П |
320/120 |
155 |
|
7 |
К7/40/290/90П |
290/90 |
104 |
|
|
|
|
|
8 |
К7/40/320/90П |
320/90 |
115 |
|
|
|
|
|
Артикул клепального агрегата, К7АВ -63 |
|
|
|
|
|||
|
1 |
К7/63/180/150П |
180/150 |
143 |
|
|
|
|
|
2 |
К7/63/220/150П |
220/150 |
163 |
|
|
|
|
|
3 |
К7/63/260/150П |
260/150 |
194 |
|
|
|
|
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|

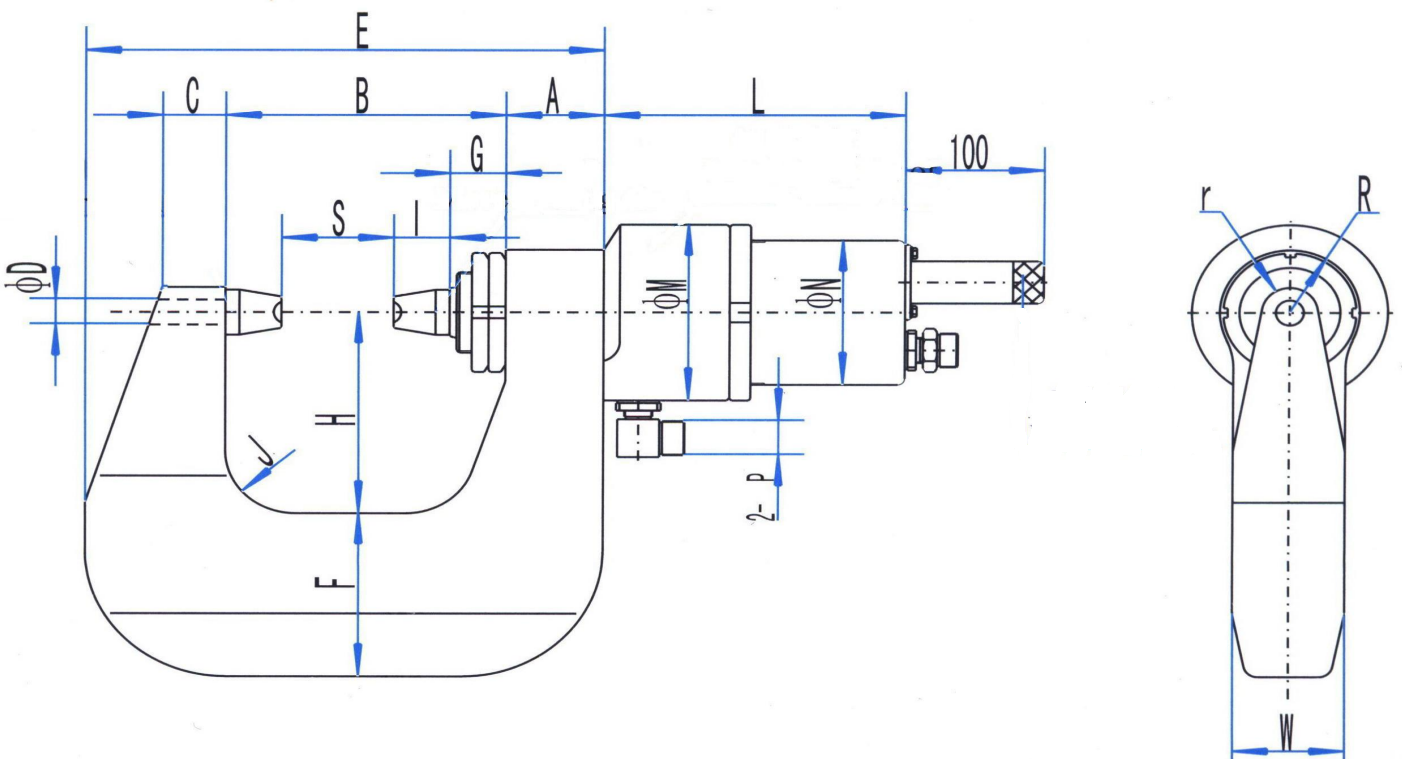

Модель | Ном. усилие клепки, тс | Глубина зева скобы до оси, Н, мм | А, мм | B, мм | C, мм | Е, мм | F, мм | G, мм | I, мм | J, мм | L, мм | M, мм | N, мм | R, мм | r, мм | W, мм | P |
|
|
К7/20/80/80П | 20 | 80 | 70 | 200 | 40 | 340 | 100 | 40 | 40 | 20 | 215 | 140 | 115 | 50 | 20 | 80 | M27×1.5 |
|
|
К7/20/100/80П | 100 | 350 | 110 | 30 |
|||||||||||||
|
|
К7/20/120/80П | 120 | 360 | 120 |
||||||||||||||
|
|
К7/20/140/80П | 140 | 365 | 125 | 50 |
|||||||||||||
|
|
К7/20/160/80П | 160 | 370 | 130 |
||||||||||||||
|
|
К7/20/180/80П | 180 | 380 |
|||||||||||||||
|
|
К7/20/200/80П | 200 | 390 | 140 |
||||||||||||||
|
|
К7/20/220/80П | 220 | 395 | 150 |
||||||||||||||
|
|
К7/20/240/80П | 240 | 400 | 160 |
||||||||||||||
|
|
К7/20/260/80П | 260 | 405 | 170 |
||||||||||||||
|
|
К7/30/80/80П | 30 | 80 | 80 | 210 | 50 | 380 | 110 | 45 | 20 | 165 | 140 | 60 |
|||||
|
|
К7/30/100/80П | 100 | 390 | 120 |
||||||||||||||
|
|
К7/30/120/80П | 120 | 395 | 135 | 30 |
|||||||||||||
|
|
К7/30/140/80П | 140 | 400 | 145 | 40 |
|||||||||||||
|
|
К7/30/160/80П | 160 | 405 | 155 | 50 |
|||||||||||||
|
|
К7/30/180/80П | 180 | 410 | 160 |
||||||||||||||
|
|
К7/30/200/80П | 200 | 415 | 165 | 85 |
|||||||||||||
|
|
К7/30/220/80П | 220 | 420 | 170 |
||||||||||||||
|
|
К7/30/240/80П | 240 | 425 | 180 |
||||||||||||||
|
|
К7/30/260/80П | 260 | 55 | 430 | 190 |
|||||||||||||
|
|
К7/30/280/80П | 280 | 435 | 195 |
||||||||||||||
|
|
К7/30/300/80П | 300 | 440 | 200 |
||||||||||||||
|
|
К7/40/110/90П | 40 | 110 | 220 | 410 | 160 | 30 | 230 | 175 | 155 | 23 | M33×2 |
||||||
|
|
К7/40/140/90П | 140 | 420 | 170 |
||||||||||||||
|
|
К7/40/170/90П | 170 | 430 | 180 | 50 |
|||||||||||||
|
|
К7/40/200/90П | 200 | 440 | 190 |
||||||||||||||
|
|
К7/40/230/90П | 230 | 450 | 200 |
||||||||||||||
|
|
К7/40/260/90П | 260 | 460 | 210 |
||||||||||||||
|
|
К7/40/290/90П | 290 | 470 | 220 |
||||||||||||||
|
|
К7/40/320/90П | 320 | 480 | 230 |
||||||||||||||
|
|
К7/50/120/120П | 50 | 120 | 100 | 260 | 65 | 175 | 50 | 40 | 280 | 200 | 175 | 70 | 25 | 95 | M36×2 |
||
|
|
К7/50/160/120П | 160 | 500 | 190 | 60 |
|||||||||||||
|
|
К7/50/200/120П | 200 | 515 | 210 |
||||||||||||||
|
|
К7/50/240/120П | 240 | 525 | 220 |
||||||||||||||
|
|
К7/50/280/120П | 280 | 540 | 230 |
||||||||||||||
|
|
К7/50/320/120П | 320 | 550 | 245 |
||||||||||||||
|
|
К7/63/180/150П | 63 | 180 | 285 | 70 | 535 | 210 | 45 | 70 | 380 | 240 | 210 | 29 | 130 |
||||
|
|
К7/63/220/150П | 220 | 545 | 225 |
||||||||||||||
|
|
К7/63/260/150П | 260 | 75 | 555 | 240 | 140 |
