Гидравлические скобы горизонтальной клепки

Предназначены для применения в составе гидравлических клепальных агрегатов серии К7АВ.

Для горизонтальной клепки подвес не применятся. В этом случае в составе клепального агрегата применяется специальная гидроскоба горизонтальной клепки, которая устанавливается на специальную стальную раму (платформу), в комплекте поставки.

Технические характеристики гидроскобы горизонтальной клепки



Артикул клепального агрегата

К7АВ -30

К7АВ -40

К7АВ -50

Артикул гидроскобы

К7/30/H/SГ

К7/40/H/SГ

К7/50/H/SГ

Номинальное усилие, тс

30

40

50

Ширина зева,S, мм

120

150

150

Макс. диаметр заклепки, мм:







холодная клепка,

12

14

16

горячая клепка

20

22

24

«H» – глубина зева до оси; «S» – ширина зева, мм, «Г» – горизонтальная клепка, «7» – номинальное давление, 7,5/7, МПа



Артикул клепального агрегата, К7АВ -30

Артикул клепального агрегата, К7АВ -40

Артикул клепального агрегата, К7АВ -50

Артикул гидроскобы

Глубина зева до оси, H, /ширина зева, S, мм

Артикул гидроскобы

Глубина зева до оси, H, /ширина зева, S, мм

Артикул гидроскобы

Глубина зева до оси, H, /ширина зева, S, мм

К7/30/200/120Г

200/120

К7/40/250/150Г

250/150

К7/50/250/150Г

250/150

К7/30/250/120Г

250/120

К7/40/300/150Г

300/150

К7/50/300/150Г

300/150

К7/30/300/120Г

300/120

К7/40/350/150Г

350/150

К7/50/350/150Г

350/150

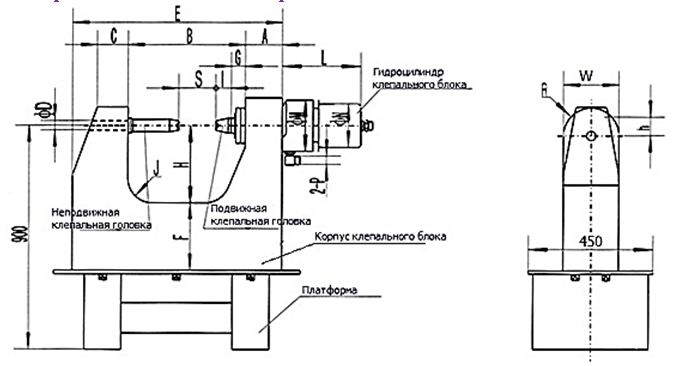

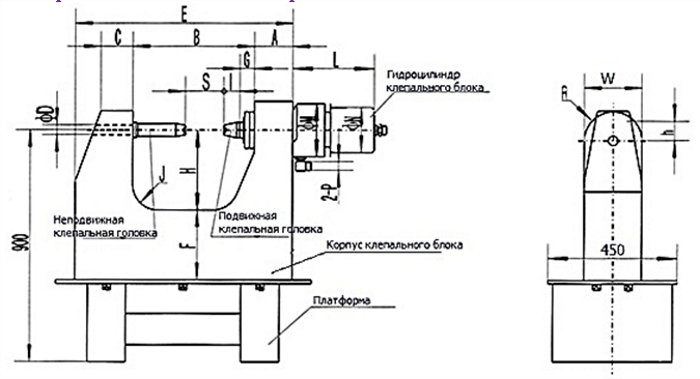

Геометрические размеры гидроскоб горизонтальной клепки

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Ном. усилие клепки, тсГлубина зева скобы до оси, Н, ммА, ммB, ммC, ммЕ, ммF, ммG, ммI, ммJ, ммL, ммM, ммN, ммR, ммH, ммW, ммP
К7/30/200/120Г
30
200
120
380
100
660
200
45
50
80
255
165
140
90
60
180
M27×1.5
К7/30/250/12Г
250
680
220
К7/30/300/120Г
300
700
240
К7/40/250/150Г
40
250
140
450
790
55
80
290
175
155
100
200
M33×2
К7/40/300/150Г
300
810
260
К7/40/350/150Г
350
830
280
К7/50/250/150Г
50
250
150
110
820
310
200
175
M36×2
К7/50/300/150Г
300
840
300
К7/50/350/150Г
350
860
320
Последнее обновление: 12.07.2018
