Система для опрессовки обмоток трансформаторов СООТ-1

Предназначена для выполнения операции опрессовки обмоток промышленных трансформаторов при проведении ремонтных работ.

Состоит из 4-х специальных домкратов с пружинным возвратом штока, соединенных между собой и с ручным гидравлическим насосом гибкими рукавами высокого давления через распределительный узел Кр-4.

Для контроля за давлением в системе насос оснащен манометром.

Система соответствует требованиям и инструкциям при ремонте трансформаторов.

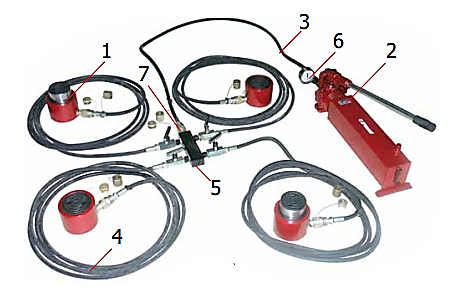

Состав системы:

  1. домкрат ДГ50П40С с пружинным возвратом поршня в комплекте с полумуфтами БРСД004 – 4 шт;
  2. ручной насос НРГ-7030 – 1 шт;
  3. рукав высокого давления с полумуфтой БРСН004, 2 м, РВДИ2000К – 1 шт;
  4. рукав высокого давления с полумуфтой БРСН004, 10 м, РВДИ10000К – 4 шт;
  5. кран 4-х ходовой, двухсторонний, Кр-4 – 1 шт;
  6. манометр с адаптером МА100ВУ63 – 1 шт;
  7. полумуфта быстроразъемного соединения БРСД004 – 1 шт.

*) где Д – диаметр корпуса домкрата; Д1 – длина, Д+ полумуфта БРСД004; Ш – ширина, Д+рукоятка; В – высота домкрата.

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Усилие, тс/номин. давление, МПаХод поршня, ммДиаметр штоковой опоры, ммГабариты, ДхД1хШ хВ, ммМасса, кг
ДГ50П40С
54,9/70
40
83
130х220х169х108
10,2
Последнее обновление: 18.02.2018
