Станция насосная привода установки гидравлической для резки крупногабаритных шин

Специалистами ИПГ «Энерпром», по заказу, разработано, изготовлено и введено в эксплуатацию гидравлическое оборудование для оснащения установки резки крупногабаритных шин. Такая установка эксплуатируется в составе технологической линии переработки подлежащих утилизации шин на востребованное на рынке ценное сырье, – качественную резиновую крошку.

Станция насосная с электроприводом, модель 4НЭЭ32-160Ж500Т1-Х-спец, предназначена для обеспечения гидравлической энергией установки для резки крупногабаритных шин.

Основные технические характеристики насосной станции 4НЭЭ32-160Ж500Т1-Х-спец

Наименование параметра

Значение

Порты для гидроцилиндров ножей

Количество портов

2

Рабочий объем насоса каждого порта, см3/об

108

Номинальное давление, бар

165

Подача насоса при номинальной частоте вращения вала приводного электродвигателя, л/мин,

160

Присоединительные размеры линий внешних гидравлических выходов

Резьба трубная G1”

Привод насоса

Трехфазный асинхронный

электродвигатель А225M4

(N=55 кВт; n= 1475 об/мин; U=380В/50Гц, IP54)

Порты для гидроцилиндра крепления шины

Количество портов

2

Рабочий объем насоса, см3/об

44

Номинальное давление, бар

80

Подача насоса при номинальной частоте вращения вала приводного электродвигателя, л/мин,

62

Присоединительные размеры линий внешних гидравлических выходов

Резьба трубная G1/2”

Привод насоса

Трехфазный асинхронный

электродвигатель A132M4

(N=11 кВт; n= 1440 об/мин; U=380В/50Гц, IP54)

Общие технические характеристики

Рабочая жидкость (РЖ)

Масло всесезонное гидравлическое:

ВМГЗ ТУ 38.101479-86

Кинематическая вязкость при 40°С, мм2/с (сСт)

13,5÷16,5

Объем гидробака, л

500

Диапазон рабочих температур РЖ, °С

От минус 10 до плюс 60

Габариты станции, мм, ДхШхВ, не более:

2082х2100х1418

Масса сухая (с полным баком), кг

2292 (2700)

Станция 4НЭЭ32-160Ж500Т1-Х-спец состоит из следующих узлов:

  • рама;
  • гидробак, на котором расположены указатель уровня и температуры РЖ, датчик минимального уровня, патрубок с краном для слива РЖ, инспекционный люк; на крышке установлены сливные фильтры и заливная горловина с пробкой-сапуном; внутри бака установлены три всасывающих фильтра;
  • 2 насосных агрегата гидропривода ножей; каждый насосный агрегат установлен на раме и состоит из аксиально-поршневого насоса, электродвигателя и соединяющей их валы муфты; – насосного агрегата привода крепления шины, состав которого аналогичен насосным агрегатам гидропривода ножей;
  • 2 блока управления приводов ножей, в состав которых входит монтажная плита со встроенным предохранительным клапаном, на которой смонтированы: манометр, 3-х позиционный 4-х линейный распределитель с электромагнитным управлением, предохранительный перепускной клапан; в одном из блоков управления встроен датчик температуры рабочей жидкости;
  • блок управления привода крепления шины; состоит из монтажной плиты с установленными на ней перепускным клапаном, распределителями, предохранительно-перепускным клапаном, манометром;
  • 2 маслоохладителя;
  • панель ограждений.

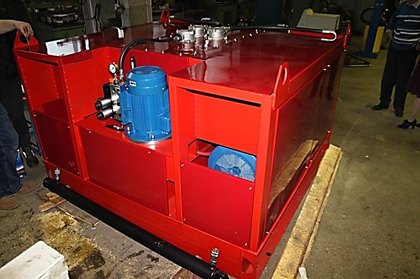

Станция насосная привода установки гидравлической для резки крупногабаритных шин 4НЭЭ32-160Ж500Т1-Х-спец

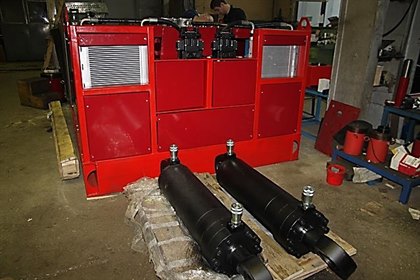

Станция насосная привода установки гидравлической для резки крупногабаритных шин 4НЭЭ32-160Ж500Т1-Х-спец

Основное электрооборудование станции размещено внутри электрошкафа, являющегося шкафом управления станции. Управление работой электрооборудования станции осуществляется с верхней (лицевой) панели электрошкафа. На левой боковой стенке вверху электрошкафа установлен соединительный разъем для подключения пульта дистанционного управления, с помощью которого можно управлять автоматическим циклом – «РЕЗКА».

Питающие силовые кабели, конечные выключатели и соединительные сигнальные провода к ним в комплектацию изделия не входят и приобретаются заказчиком самостоятельно.

Длина каждого кабеля зависит от расстояния между шкафом управления и конечными выключателями для конкретного исполнительного механизма (устройства для зажима – разжима шины; верхнего ножа; нижнего ножа и стола для вращения шины) с учетом 1 метра кабеля для прокладки внутри шкафа управления. Конечные выключатели можно использовать любого типа, которые будут подходить механически, но обязательно с двумя парами контактов (нормально-замкнутых и нормально-разомкнутых).

Станция насосная 4НЭЭ32-160Ж500Т1-Х-спец обеспечивает выполнение следующих функций исполнительных гидроцилиндров привода механизмовустановки для резки крупногабаритных шин:

  • зажим-разжим шины на рабочем столе;
  • поворот рабочего стола с зажатой шиной на требуемый угол; резку шины на сегменты.

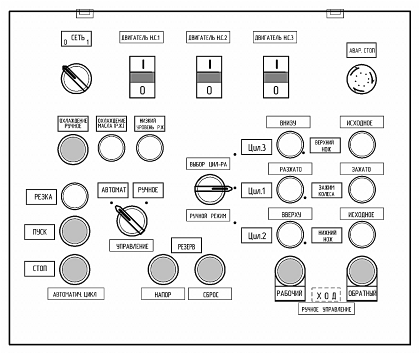

Эскиз верхней панели управления электрошкафа

Эскиз верхней панели управления электрошкафа

Пример. Технические характеристики гидроцилиндров, разработанных для установки резки шин заказчика и примененных с данной станцией насосной

Гидроцилиндры привода ножей, нижнего и верхнего:

  • номинальное давление 165 бар;
  • толкающее усилие каждого ГЦ 52 тс.;
  • диаметр поршня 200 мм;
  • диаметр штока 100 мм;
  • ход поршня 560 мм;
  • гидравлический возврат поршня.

Выполнены с проушинами со сферическими подшипниками на корпусе и штоке. Длина гидроцилиндров по осям проушин 1135 мм, полная длина 1345 мм.

Гидроцилиндр крепления шины:

  • номинальное давление 80 бар;
  • усилие 4 тс.;
  • диаметр поршня 80 мм;
  • диаметр штока 50 мм;
  • ход поршня 1500 мм;
  • гидравлический возврат поршня.

Выполнены с проушинами со сферическими подшипниками на корпусе и штоке. Длина гидроцилиндра по осям проушин 1766 мм, полная длина 1856 мм.
