Стенд для испытания гидравлических стоек механизированной шахтной крепи, ССГ500/7000СП

Стенд ССГ500/7000СПСтратегия развития угольной отрасли России предусматривает и развитие шахтной добычи угля. Одним из основных механизмов шахтного оборудования являются гидравлические стойки для распора секций крепей механизированных. Гидростойки предназначены для поддержания перекрытия, поджима консолей крепи к кровле и создания сопротивления опусканию кровли; на эти устройства приходится основная часть нагрузки при шахтных работах. Повышение надежности работы гидростоек ведет к повышению эффективности крепления пород и, соответственно, к увеличению производительности очистного забоя.

Важнейшей задачей является оснащение ремонтных предприятий стендами для испытания прошедших ремонт гидростоек.

В «Энерпром» разработан стенд ССГ500/7000СП для испытания гидростоек механизированной шахтной крепи.

Стенд предназначен для проведения приемо-сдаточных, периодических испытаний гидростоек в соответствии с ГОСТ 22976, ГОСТ Р 55729-2013 и ТУ на конкретную продукцию при серийном ремонте и производстве гидростоек.

Параметры, проверяемые при испытаниях гидростоек шахтной крепи

  • Проверка функционирования вперед;
  • Проверка функционирования назад;
  • Сброс давления;
  • Прочность грундбуксы;
  • Прочность поршневой полости первой ступени;
  • Прочность штоковой полости;
  • Давление срабатывания предохранительного клапана;
  • Продольная устойчивость;
  • Внутренняя герметичность поршневой полости;
  • Внутренняя герметичность штоковой полости.

Основные технические характеристики стенда ССГ500/7000СП

НН Наименование параметра

Значение

Диапазон размеров испытываемых гидроцилиндров:



наружный диаметр, мм

до 500

максимальная длина гидроцилиндров (при выдвинутом штоке), мм

до 7000

максимальный вес, кгс

до 3000

Ход штока нагрузочного гидроцилиндра, мм

500

Номинальное усилие нагрузочного гидроцилиндра, тс

500

Номинальное рабочее давление насосной станции для испытываемых гидроцилиндров, МПа

42

Номинальное/максимальное рабочее давление насосной станции для нагрузочного гидроцилиндра, МПа

63/70

Рабочая жидкость,-синтетическая эмульсия SOLCENIC ELT47



Подача рабочей жидкости к испытываемому гидроцилиндру, л/мин

18,4

Подача рабочей жидкости к нагрузочному гидроцилиндру, л/мин

1,8

Объем бака, л

500

Напряжение питания электродвигателей насосной станции, В

380

Потребляемая мощность, кВт

20,7

Диапазон температур окружающей среды, 0С

От плюс 10 до плюс 40

Габариты стенда (без насосной станции), ДхШхВ/высота ограждения, мм

10190х1380х1004/ 463

Масса стенда (без станции насосной), кг

12051

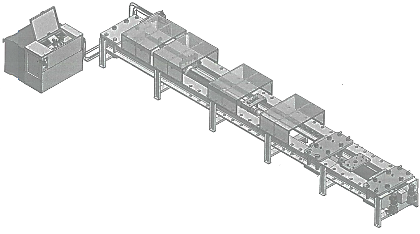

Стенд состоит из следующих основных узлов

  • Секция 1, для размещения испытываемого гидроцилиндра, с усилением для обеспечения проверки продольной устойчивости штока, оснащена поддоном.
  • Секция 2, для размещения нагрузочного гидроцилиндра.
  • Ограждение зоны испытания; экраны верхние и боковые изготовлены из поликарбоната монолитного, ударопрочного, прозрачного, Novattro.
  • Гидроцилиндр нагрузочный, ГЦ 320х250-500, где 320-диаметр поршня, 250- диаметр штока, мм., 500-ход штока, мм.
  • Траверсы опорные гидроцилиндра нагрузочного, переставляемые вдоль рамы стенда; траверса фиксации корпуса нагрузочного гидроцилиндра.
  • Натяжитель каната для перемещения траверс опорных; канаты Ø 4 мм. длиной 15м и 19 м.
  • Коромысло с опорами для фиксации корпуса испытываемого гидроцилиндра.
  • Траверсы, опорная и фиксации выдвинутого штока гидроцилиндра испытываемого.
  • Станция насосная стенда (включает два насосных агрегата для гидропитания нагрузочного гидроцилиндра и испытываемого гидроцилиндра) с блоками гидроуправления и электроуправления.
  • Контроллер с функцией регистрации и выдачи протоколов испытаний.
  • Электрооборудование (смонтировано на станции насосной).
  • Блок фильтров рабочей жидкости (смонтирован на раме стенда).
  • Два мотор-редуктора (смонтированы на станции насосной).
  • Комплект рукавов высокого давления с полумуфтами БРС.
  • Комплект видеонаблюдения SVN-OVR-08CO28.
  • Фиксирующие пальцы; крепёжные болты; комплект ЗИП.

Принцип работы насосной станции основан на создании в напорном канале испытываемого гидроцилиндра давления рабочей жидкости соответствующим насосным агрегатом с возможностью настройки величины давления и длительности испытания на гидравлическом блоке управления в соответствии с алгоритмом испытания. Второй насосный агрегат станции насосной обеспечивает создание необходимого усилия нагрузочного гидроцилиндра для испытаний ремонтного гидроцилиндра под нагрузкой.

Электрическая схема станции позволяет производить фиксирование (запись) показаний величины давления в напорном канале испытываемого гидроцилиндра за определенный промежуток времени испытания и представить в виде графика изменения давления во времени. Показания записываются в память контроллера, установленного на станции насосной.

Выборка и распечатка архивных данных производится с помощью внешнего ПК и принтера.
