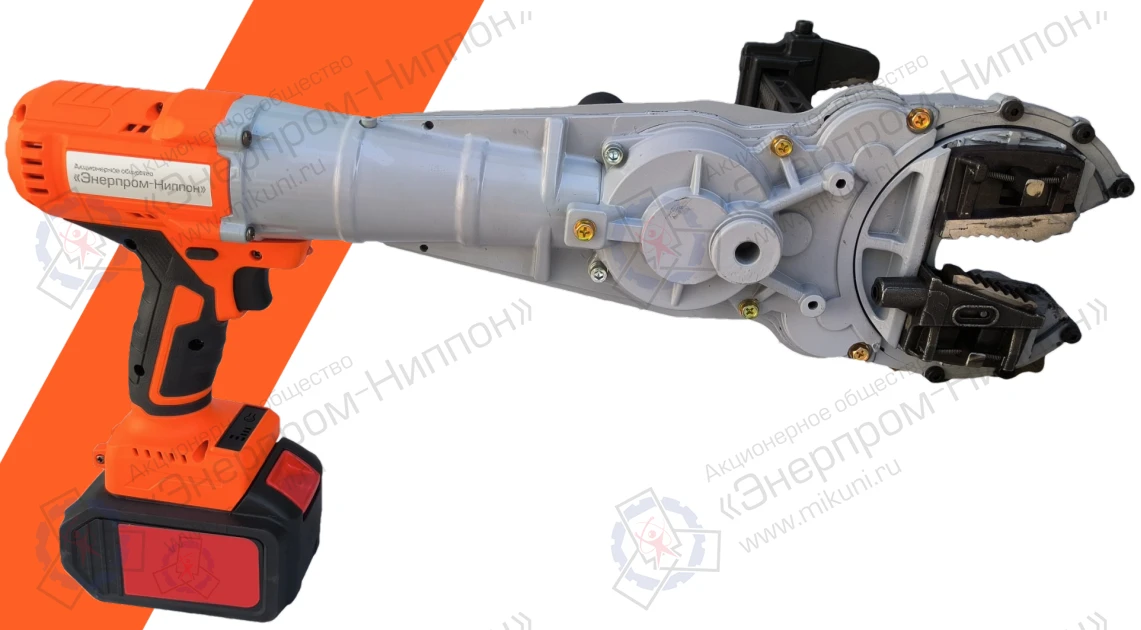

Ключ для соединения арматуры – это передовой электроинструмент, предназначенный для механизации процесса соединения арматуры и других цилиндрических элементов. Он является улучшенной версией трубных динамометрических ключей. Данный инструмент оснащен аккумуляторным приводом, что позволяет выполнять механическую стыковку муфтой с резьбой для стержневой арматуры с предварительно обработанным профилем. Технология ускоряет темпы возведения арматурного каркаса, повышает надежность и прочность конструкции.
Основные технические данные
|
№ п/п |
Параметр |
Значение |
|
1 |
Максимальная мощность, Вт |
900 |
|
2 |
Крутящий момент, Нм |
350 |
|
3 |
Вольтаж, В |
21 |
|
4 |
Скорость вращения, об/мин |
60 |
|
5 |
Ёмкость батареи (малая), Ач |
4.0 |
|
6 |
Ёмкость батареи (большая), Ач |
6.0 |
|
7 |
Масса, кг |
9.5 |
|
8 |
Диаметр резьбовых стальных стержней, мм |
12-40 |
|
9 |
Диаметр муфт (внутр./наружн.), мм |
12-36 / 19-53 |
|
10 |
Диаметр труб и др. цилиндрических элементов, мм |
до 42 |
Назначение и преимущества технологии муфтового соединения
Область применения:
- Строительство: соединение арматуры при возведении монолитных конструкций.
- Производство ЖБИ: формирование каркасов и сборка элементов.
- Монтаж: работа с трубопроводами, крепежом и другими цилиндрическими деталями.
Соединяемые элементы (диапазон регулировки зацепов 8–42 мм):
- Арматура: резьбовые стальные арматурные стержни диаметром 12–40 мм.
- Муфты для соединения арматуры: муфты с внутренним диаметром 12–36 мм (наружным диаметром 19–53 мм).
- Цилиндрические элементы: стальные трубы, водопроводные и огнеупорные трубы, болты, гайки и шпильки диаметром до 42 мм.
Основные преимущества технологии муфтового соединения:
- Экономия: уменьшение расхода арматуры, что позволяет сэкономить до 30% от стоимости армирования.
- Повышение производительности: до 10 раз быстрее по сравнению со сваркой. Аккумуляторный привод еще больше повышает соединение по сравнению с традиционным способом с помощью трубных динамометрических ключей.
- Минимизация человеческого фактора: монтаж могут выполнять работники с минимальным опытом и квалификацией.
- 100% равнопрочный стык: соответствие всем СП, ГОСТ и СТО.
- Простота подготовки: отсутствие длительных подготовительных работ.
Видеодемонстрации работы
Мы предлагаем два демонстрационных видео, которые наглядно показывают возможности ключа и технологии муфтового соединения в реальных условиях:

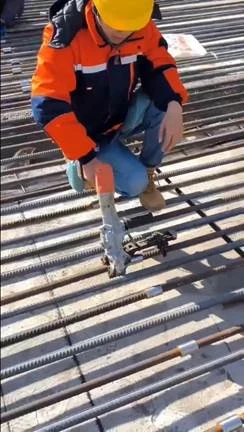

Видео 1: Соединение арматуры с помощью муфт на бетонной конструкции
Описание к видео 1:
На данном видео показан процесс использования аккумуляторного инструмента для механической стыковки арматуры с помощью резьбовых муфт непосредственно на строительной площадке. Рабочий в спецодежде и каске демонстрирует, как легко и быстро инструмент закрепляет арматурные стержни, разложенные на бетонной конструкции. Особое внимание уделяется простоте использования инструмента, что подтверждает его практичность для выполнения строительных работ и повышения надежности конструкции.
Основные моменты, показанные в видео:
- Демонстрация механической стыковки арматуры муфтами.
- Эффективное соединение арматурных стержней разного диаметра с помощью резьбовых муфт.
- Простота использования инструмента в реальных строительных условиях.
- Надежная фиксация арматуры для повышения прочности конструкции.

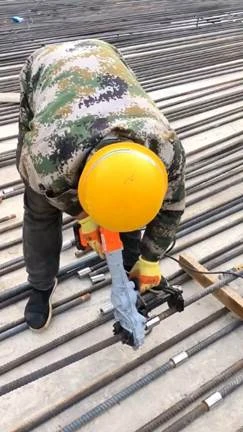

Видео 2: Скоростное соединение арматуры с муфтами на ровной поверхности
Описание к видео 2:
В этом видеоролике демонстрируется высокая производительность ключа при работе с арматурой, выложенной на ровной поверхности. Рабочий быстро и уверенно осуществляет соединение арматуры при помощи муфт, показывая, как инструмент справляется с большим объемом работ. Акцент делается на скорости и удобстве регулировки зацепов, что позволяет оперативно переходить от одного соединения к другому, ускоряя темпы возведения арматурного каркаса.
Основные моменты, показанные в видео:
- Высокая скорость соединения арматуры муфтами на больших площадях.
- Легкость и быстрота регулировки зацепов для работы с разными типами муфт.
- Эргономичность инструмента, снижающая утомляемость оператора.
- Надежный захват и вращение арматуры для создания прочных стыков.

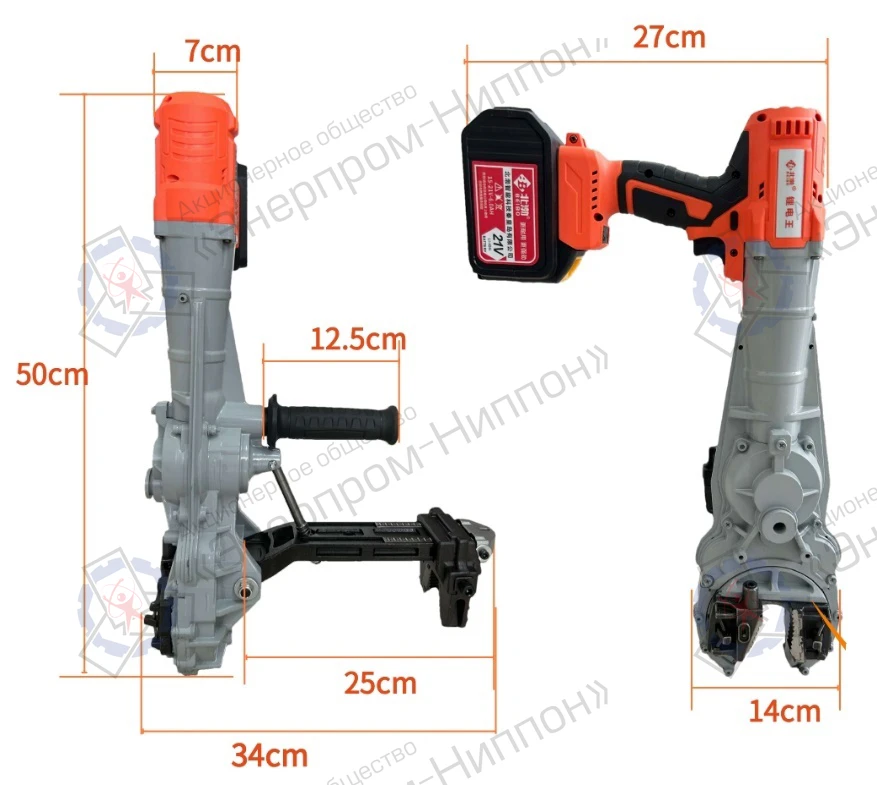

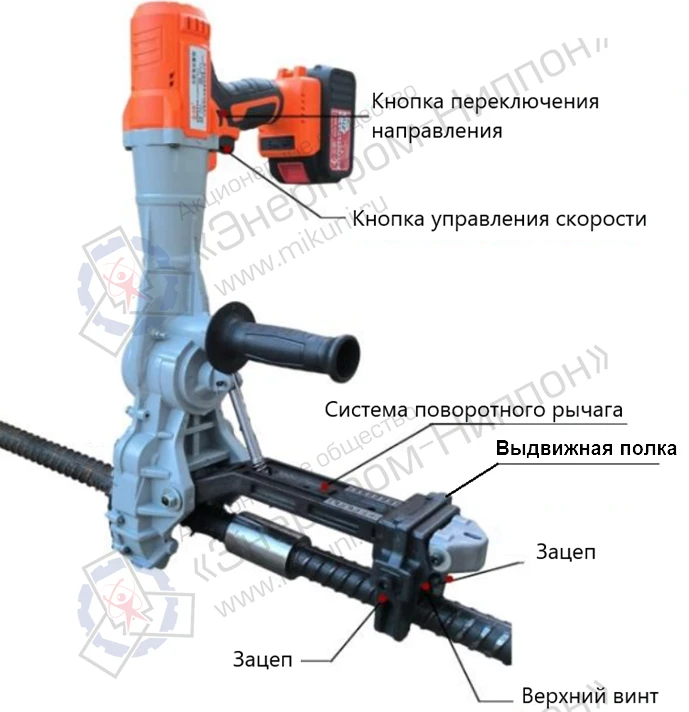

Общий вид и габаритные размеры
Комплектации (7 вариантов):

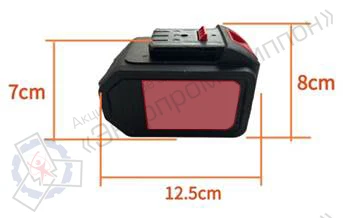

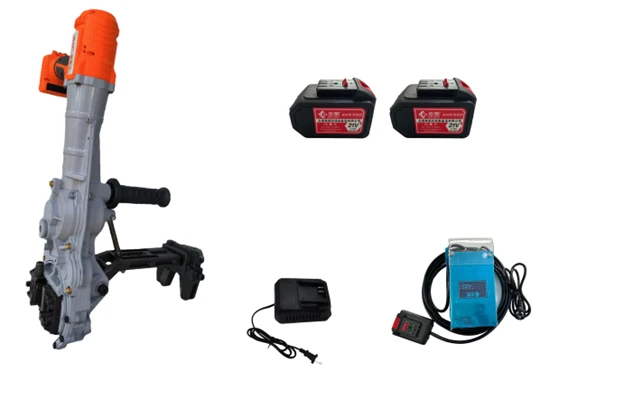

Гибридный вариант: инструмент + 2 аккумулятора (21В 6Ач) + зарядное устройство + блок питания постоянного тока (21В).

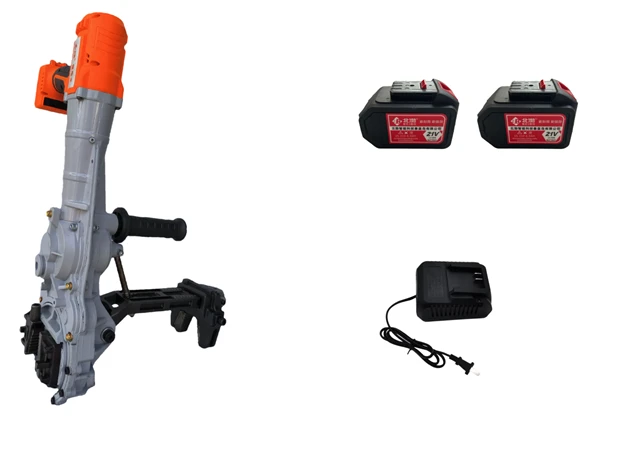

Аккумуляторная версия: инструмент + 2 аккумулятора (21В 6Ач) + зарядное устройство.

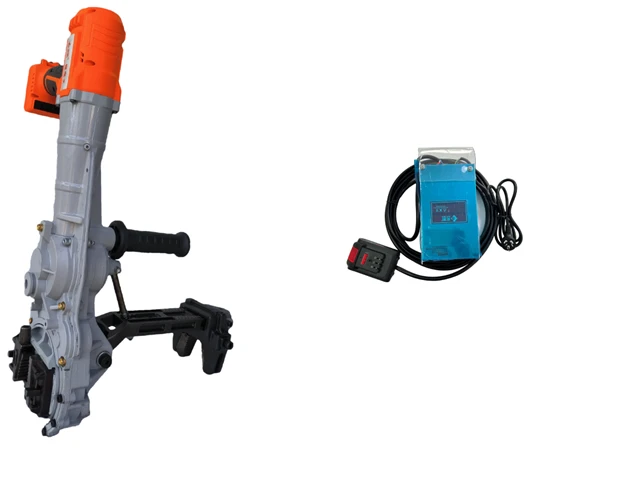

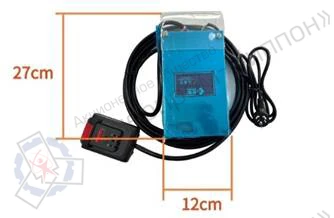

Сетевая версия: инструмент + блок питания постоянного тока (21В).

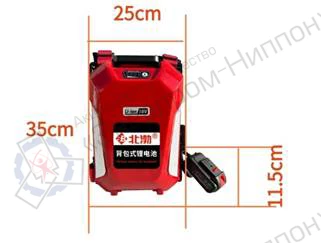

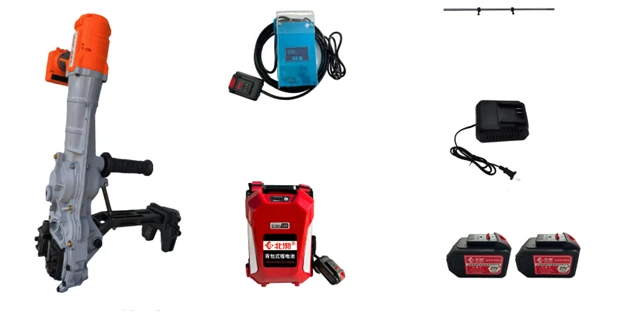

Многофункциональная версия: инструмент + 2 аккумулятора (21В 6Ач) + зарядное устройство + страховочный стержень + блок питания постоянного тока (21В) + рюкзак аккумуляторный.

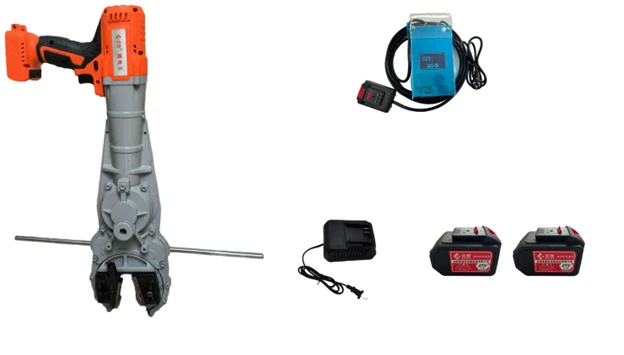

Специальная версия для арматурных каркасов (гибридная): инструмент + 2 аккумулятора (21В 6Ач) + зарядное устройство + блок питания постоянного тока (21В).

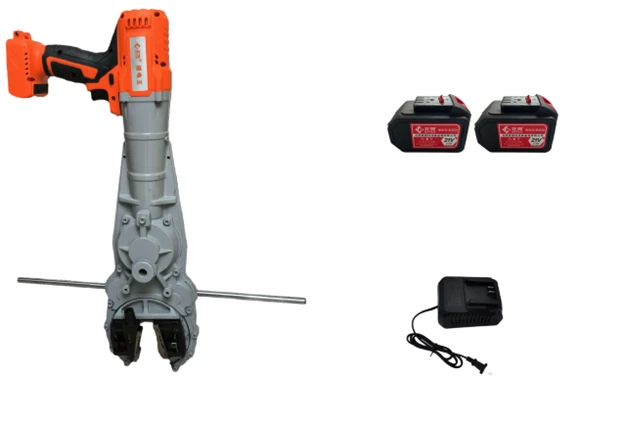

Специальная версия для арматурных каркасов (аккумуляторная): инструмент + 2 аккумулятора (21V 6AH) + зарядное устройство.

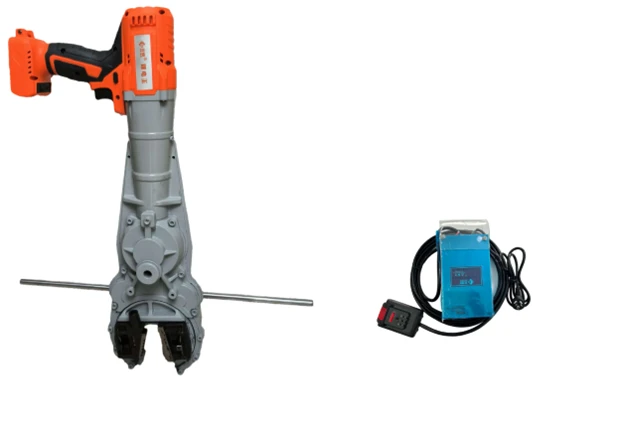

Базовая комплектация: инструмент + блок питания постоянного тока (21В).
