АО «Энерпром-Ниппон» разработало и произвело стенд для испытания гидроцилиндров НЭЭ42-75Н600Т1-КСУ-Сз

Стенд с компьютеризированной системой управления проводит 7 проверок гидроцилиндров по ГОСТ 18464-96 при давлении до 42 МПа, а результаты сохраняет в протокол испытаний с возможностью печати.

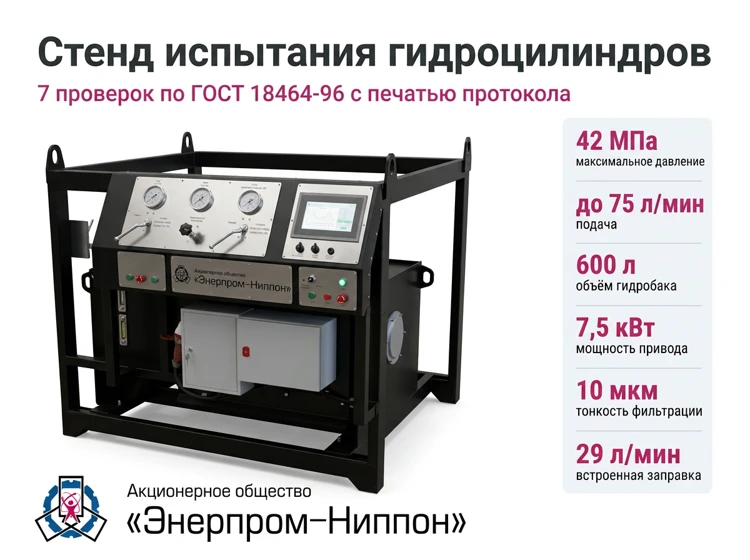

Стенд испытания гидроцилиндров НЭЭ42-75Н600Т1-КСУ-Сз

Стенд испытания (тестирования) гидроцилиндров НЭЭ42-75Н600Т1-КСУ-Сз предназначен для проверки технических параметров и герметичности гидравлических цилиндров после ремонта и перед вводом в эксплуатацию. Оборудование обеспечивает проведение комплексных испытаний на работоспособность, герметичность полостей гидроцилиндра и качество уплотнений без приложения внешней нагрузки.

Компьютеризированная система управления (КСУ) и тестирования стенда позволяет испытывать гидроцилиндры согласно ГОСТ 18464-96 с отображением параметров испытаний на панели оператора (мониторе), с возможностью сохранения и печати протокола испытания по следующим параметрам:

проверка функционирования;
проверка давления страгивания;
проверка давления холостого хода;
проверка прочности и наружной герметичности при статическом давлении P = 1,5 Pном;
проверка наружной герметичности;
проверка наружных утечек рабочей жидкости через уплотнение штока;
проверка внутренних утечек рабочей жидкости через поршневое уплотнение (в крайних положениях поршня).

Основные технические характеристики

Параметр	Значение
Максимальное давление	42 МПа (420 бар)
Подача	до 75 л/мин
Привод	электродвигатель АИР132S4, 7,5 кВт, 1500 об/мин
Объём гидробака	600 л
Рабочая жидкость	гидравлическое масло HLP по DIN 51524-2, ISO VG 32–46
Тонкость фильтрации	10 мкм
Заправочная система	29 л/мин
Подключение	РВД, БРС 3/4″
Управление	КСУ (компьютеризированная система управления)
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69, от +2 до +40 °C
Габариты (Д × Ш × В)	1800 × 1591 × 1525 мм
Масса	2232 кг

Встроенная заправочная система (29 л/мин) избавляет от ручной заливки масла. Заправка производится через фильтр тонкой очистки 10 мкм.

От сборки-разборки до испытания

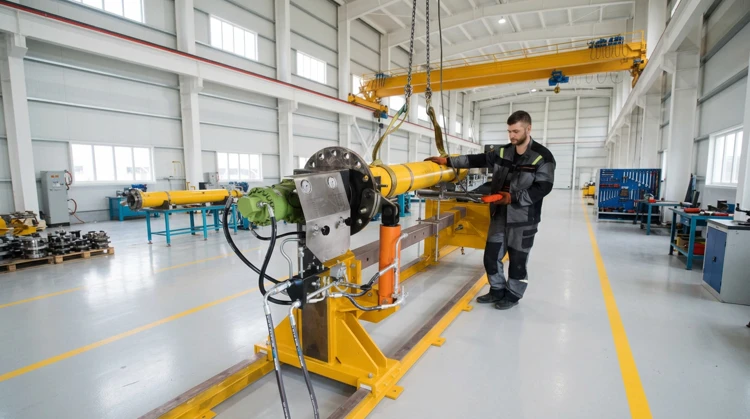

Стенд сборки-разборки гидроцилиндров СРГ

Вместе со стендами сборки-разборки СРГ новый стенд закрывает весь цикл производства, ремонта и испытания гидроцилиндров.

Вариант исполнения стенда подбирается под ваши цилиндры: давление, длина стола, набор проверок.

Отправьте размеры, ход и номинальное давление своих гидроцилиндров через «Онлайн-запрос» — инженер предложит комплектацию.

Производитель: АО «Энерпром-Ниппон»
Сайт: www.enerprom.ru
