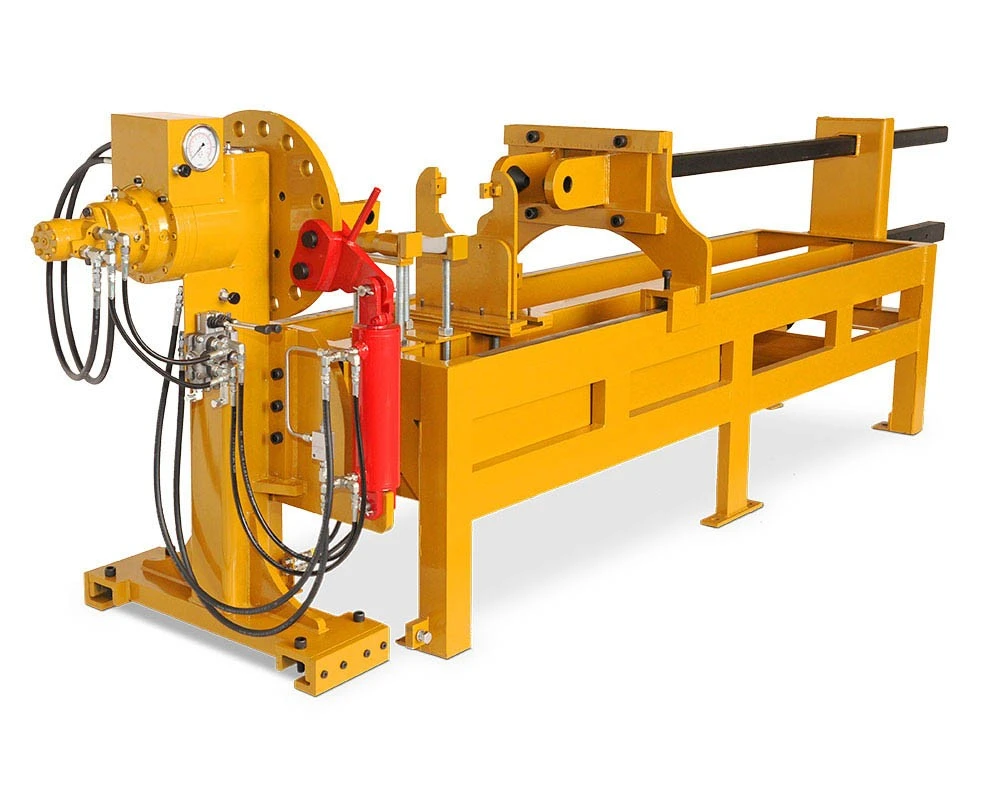

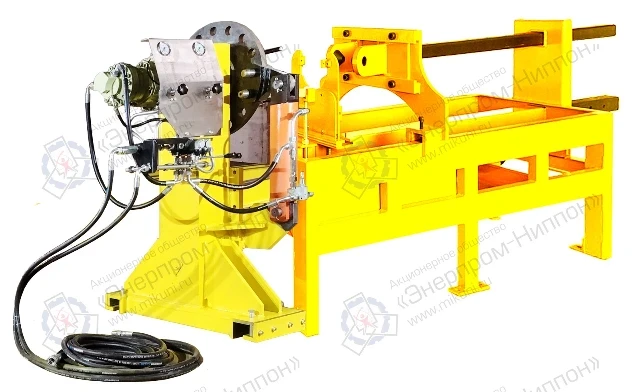

1. Назначение стенда.
Стенд предназначен для проведения разборочно-сборочных операций при выполнении ремонтных работ гидроцилиндров, устанавливаемых на специальную автомобильную, крановую, карьерную технику, а также различное технологическое оборудование в строительной, металлургической, горнодобывающей и других отраслях промышленности.
2. Основные характеристики стенда
| Наименование | Значение |
| Максимальные размеры обслуживаемого гидроцилиндра | |
| Длина с вытянутым штоком, мм | 6000 |
| Наружный диаметр корпуса максимальный, мм | 560 |
| Гидравлический гайковерт двойного действия | |
| Крутящий момент, создаваемый гидроцилиндром силового ключа, кНм | 55 |
| Крутящий момент гидромотора-редуктора, не менее, кНм | 4,5 |
| Частота вращения гидромотора-редуктора, не более, об/мин | 8 |
| Гидроцилиндр продольного перемещения | |
| Номинальное толкающие усилие, кН | 96 |
| Номинальное тянущее усилие, кН | 65 |
| Ход штока, мм | 1000 |
| Габаритные размеры ДхШхВ, мм | 10080х880х1525 |
| Масса без рабочей жидкости (приблизительно), кг | 18 |
3. Основные характеристики насосной станции
| Наименование | Значение |
| Объем бака, л | 60л |
| Максимальное давление в системе, МПа | 25 |
| Номинальный расход рабочей жидкости, л/мин | 15 |
| Привод МаркаМощность, кВтЧастота вращения, об/мин | ЭлектрическийАИР132S47,51500 |
| Рабочая жидкость | ВМГЗ ТУ 38.101479-86 МГЕ-10А ТУ 38.401-58-337 |
| Чистота фильтрации рабочей жидкости, мкм, не более | 25 |
 |

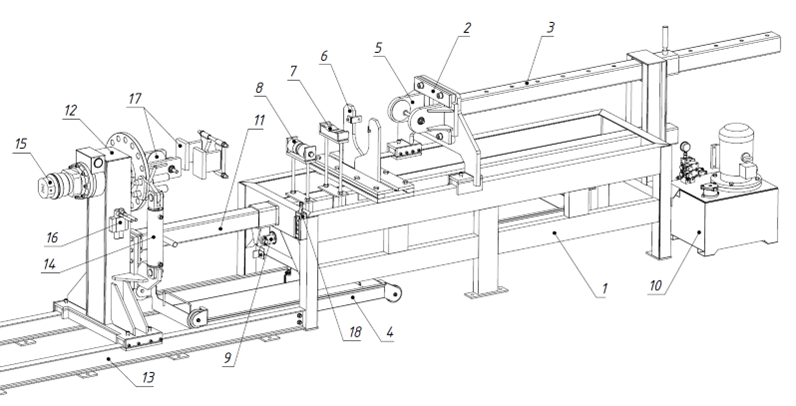

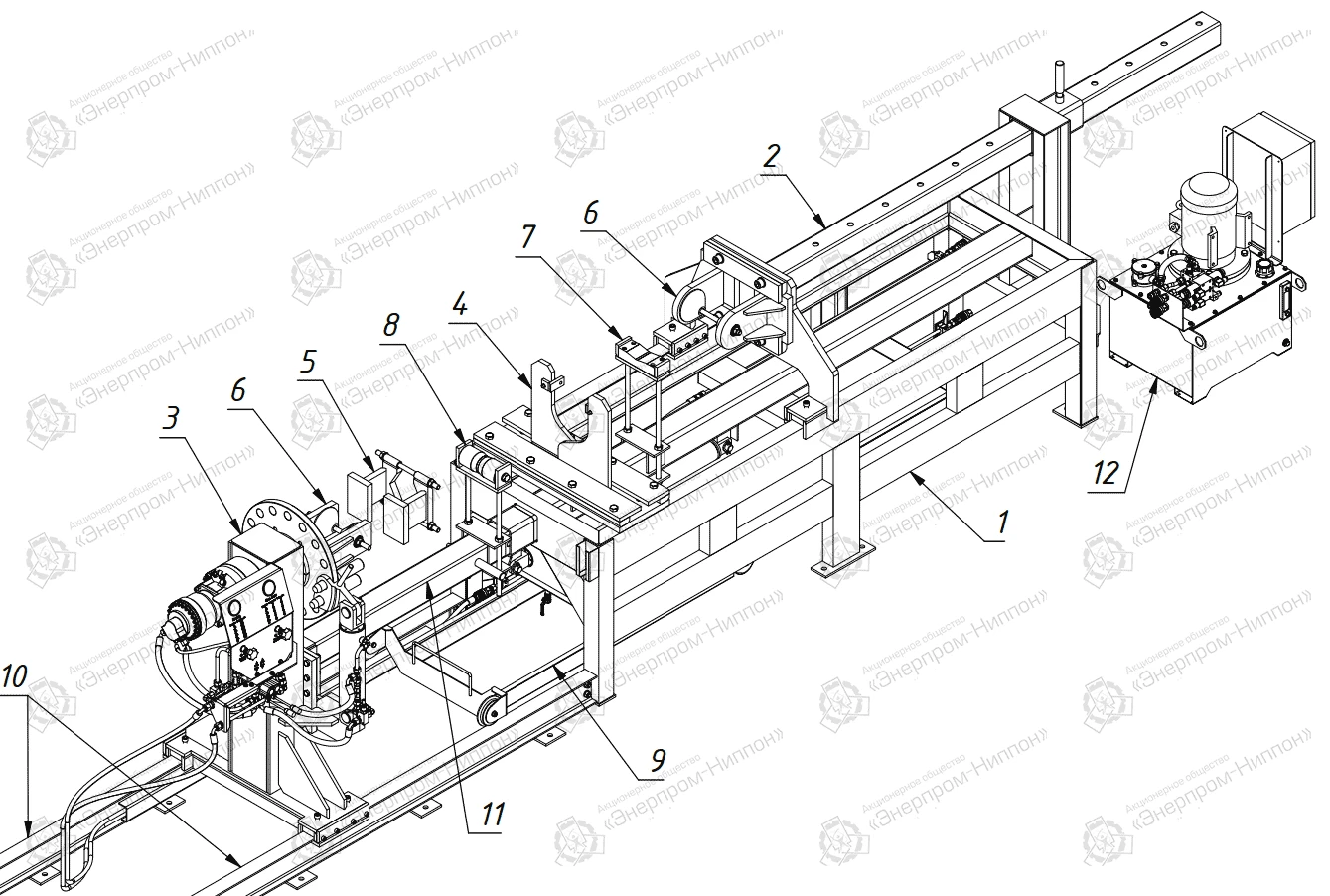

Состав стенда:
1.Рама. 2.Каретка. 3.Направляющая каретки. 4.Поддон для сбора масла. 5.Фиксатор гидроцилиндра. 6.Ключ для откручивания втулок. 7.Опора штока. 8.Опора гидроцилиндра. 9.Гидроцилиндр перемещения устройства поворотного. 10.Насосная станция. 11.Направляющая устройства поворотного. 12.Устройство поворотное. 13.Направляющие рельсы. 14.Гидроцилиндр устройства поворотного. 15.Гидромотор-редуктор. 16.Управление поворотным устройством. 17.Фиксатор гидроцилиндра. 18.Пульт управления. |
- рама;
- подвижное поворотное устройство с гидравлическим гайковертом двойного действия;
- направляющие рельсы для перемещения поворотного устройства;
- гидростанции с пультом дистанционного управления.
- Рама стенда представляет собой сварную пространственную металлоконструкцию.
- На верхней части рамы расположены:
- силовой гидроцилиндр для перемещения поворотного устройства;
- каретка и поддерживающие опоры для жесткой фиксации обслуживаемого гидроцилиндра.
На нижней части рамы установлена емкость, предназначенная для сбора гидравлической жидкости, вытекающей из полости гидроцилиндра во время выполнения ремонтных операций.
Подвижное поворотное устройство с гидравлическим гайковертом предназначено для надежной фиксации штока гидроцилиндра и его перемещения в продольном направлении. Гидравлический гайковерт двойного действия (силовой ключ + гидромотор-редуктор) позволяет отворачивать буксы, крышки крепления и другие присоединительные детали гидравлического цилиндра, что существенно облегчает выполнение разборочно-сборочных операций.
Гидростанция предназначена для подачи рабочей жидкости к гидроагрегатам стенда и управления рабочими операциями.
