Установка универсальная для заправки эластомерных поглощающих аппаратов автосцепок

Установка УУЭПА предназначена для заправки эластомерных поглощающих аппаратов автосцепок всех типов вагонов.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150.

Устройство и принцип работы

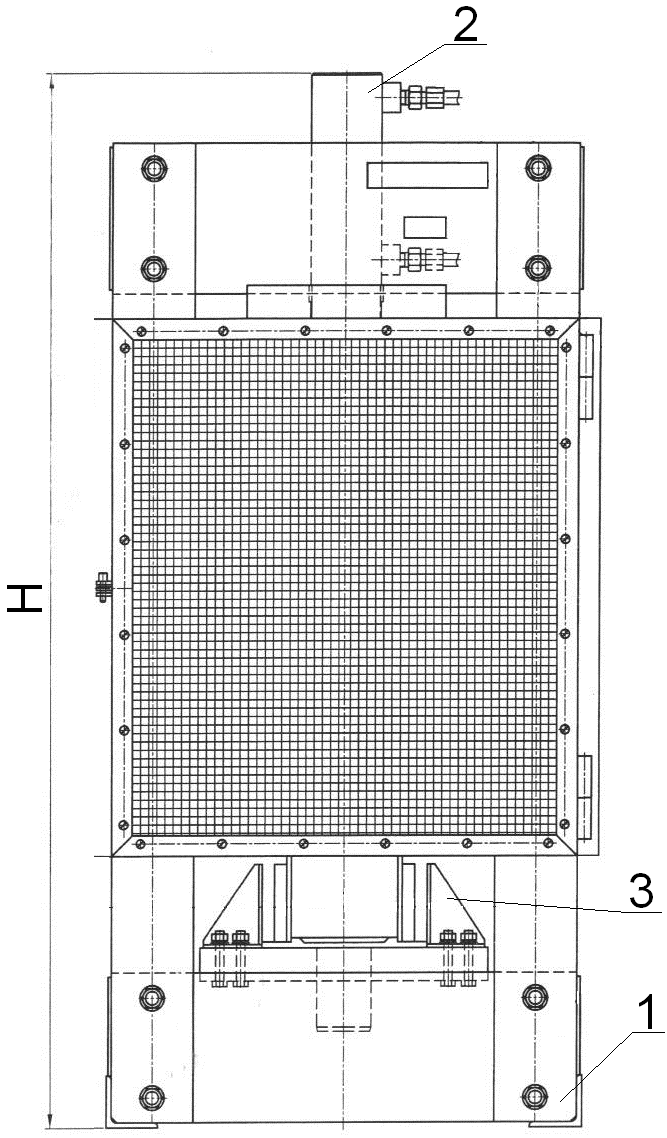

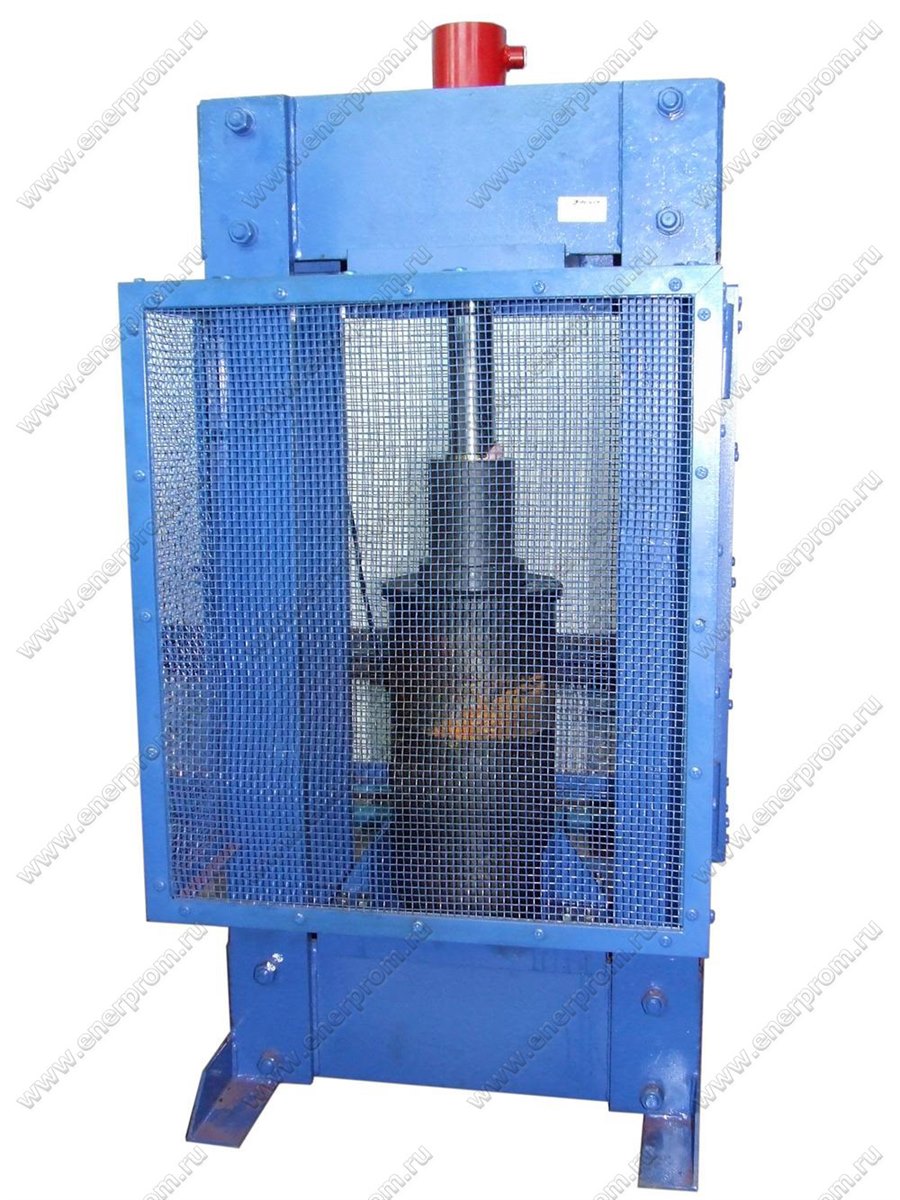

Общий вид установки показан на рис.1, рис 2, рис.3 (Порядок работы). Основными частями установки являются:

• рама с ограждением (1);
• гидроцилиндр (2);
• три кронштейна (3);
• плунжер (4);
• стаканы (5);
• насадка центрирующая (6);
• проставка (7)
• рукава высокого давления РВД (8).

На раме с ограждением (1) на верхней плите устанавливается гидроцилиндр (2), на нижней устанавливаются три кронштейна (3), для фиксации проставки (7) или аппарат поглощающий эластомерный.

Источником давления является гидравлическая насосная станция. Она подает гидравлическую жидкость в гидроцилиндр (2).
АПЭ - аппарат поглощающий эластомерный.

Комплект поставки:

• установка, проставка;
• стакан – 2 шт;
• РВД – 3 шт;
• насадка центрирующая;
• насосная станция НЭР2/70-4/0,8И14Т1;
• руководство по эксплуатации, объединенное с паспортом на установку и насосную станцию.

Порядок работы:

Рис. 1

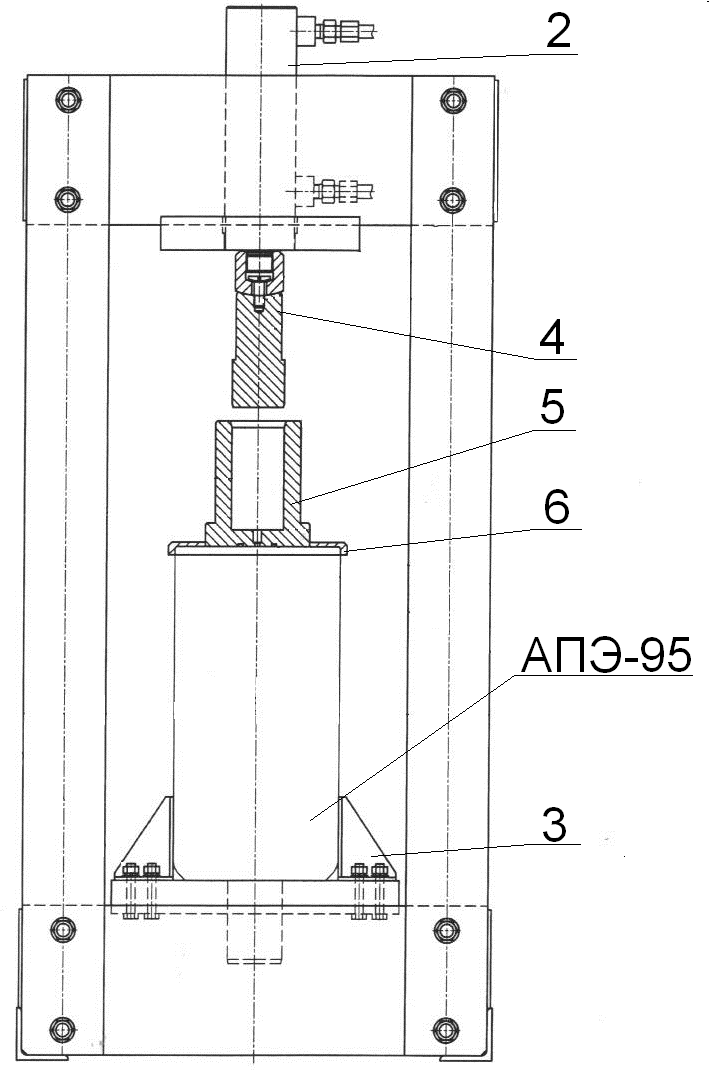

Рис. 2 Зарядка поглощающего аппарата АПЭ-95

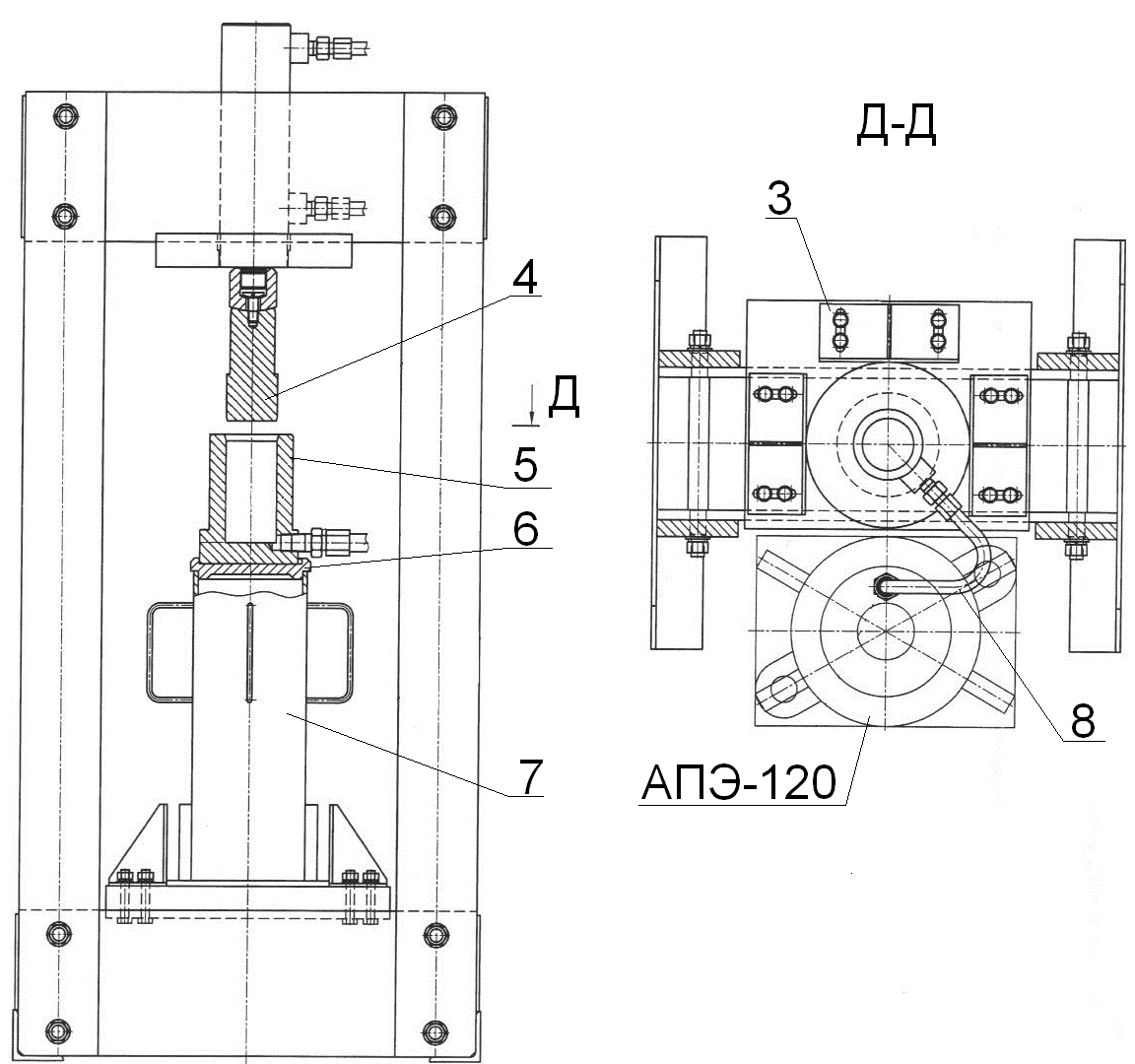

Рис. 3 Зарядка поглощающего аппарата АПЭ-120

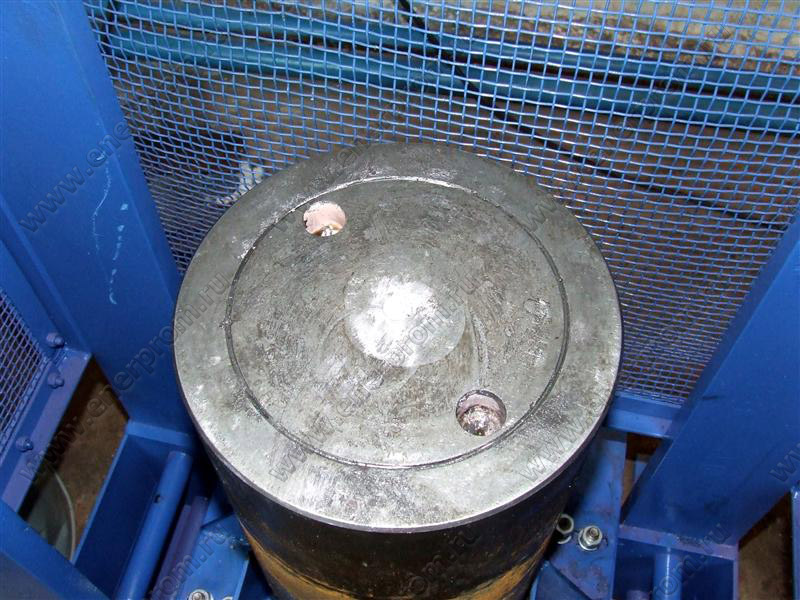

I. Установить АПЭ-95 на нижней опоре рамы (1) и зафиксировать его с помощью кронштейнов (3).I. Разместить установку на горизонтальной поверхности.

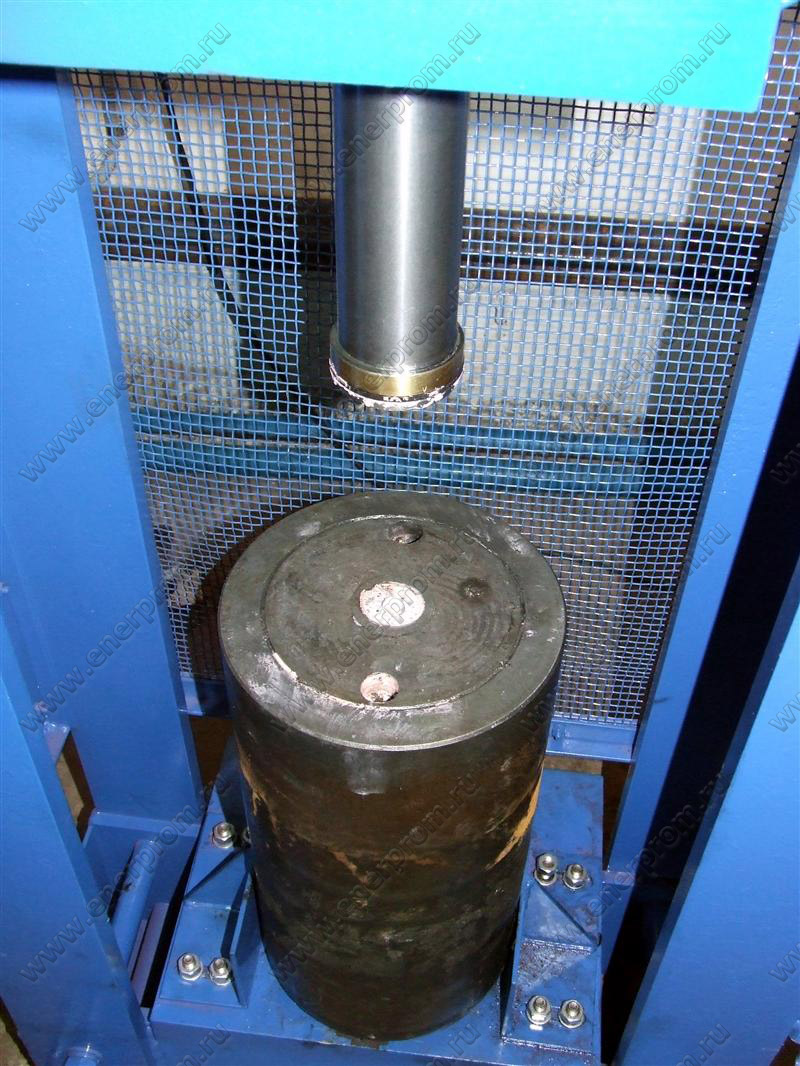

II. Зарядка поглощающего аппарата АПЭ-95 (рисунок 2).

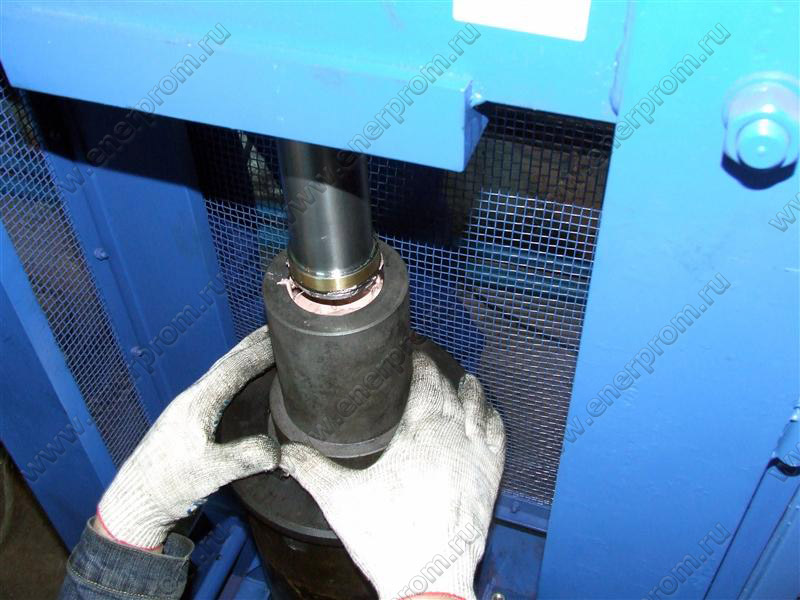

1. Заполнить стакан эластомером. Подать давление в гидроцилиндр (2).

III. Зарядка поглощающего аппарата АПЭ-120 (рисунок 3).

1. Проставку (7) установить на нижней опоре рамы (1) и зафиксировать его с помощью кронштейнов (3).

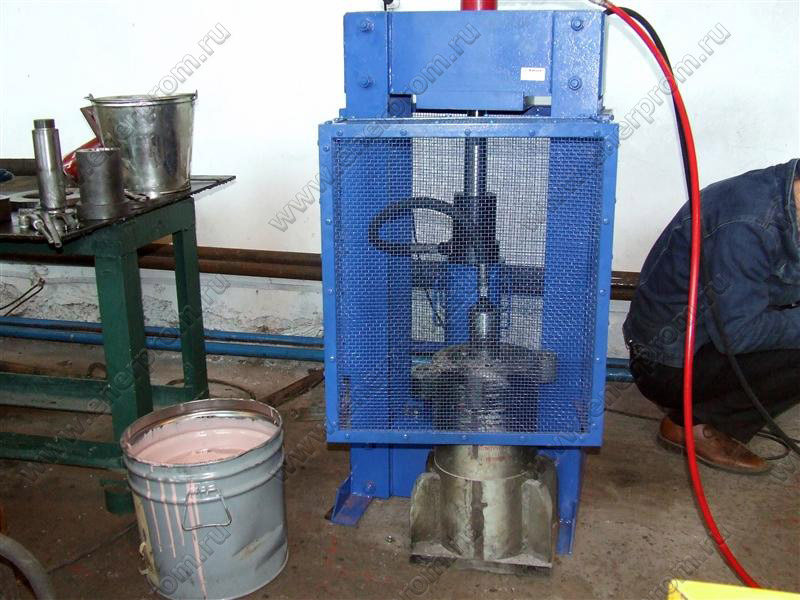

2. Заполнить стакан эластомером.

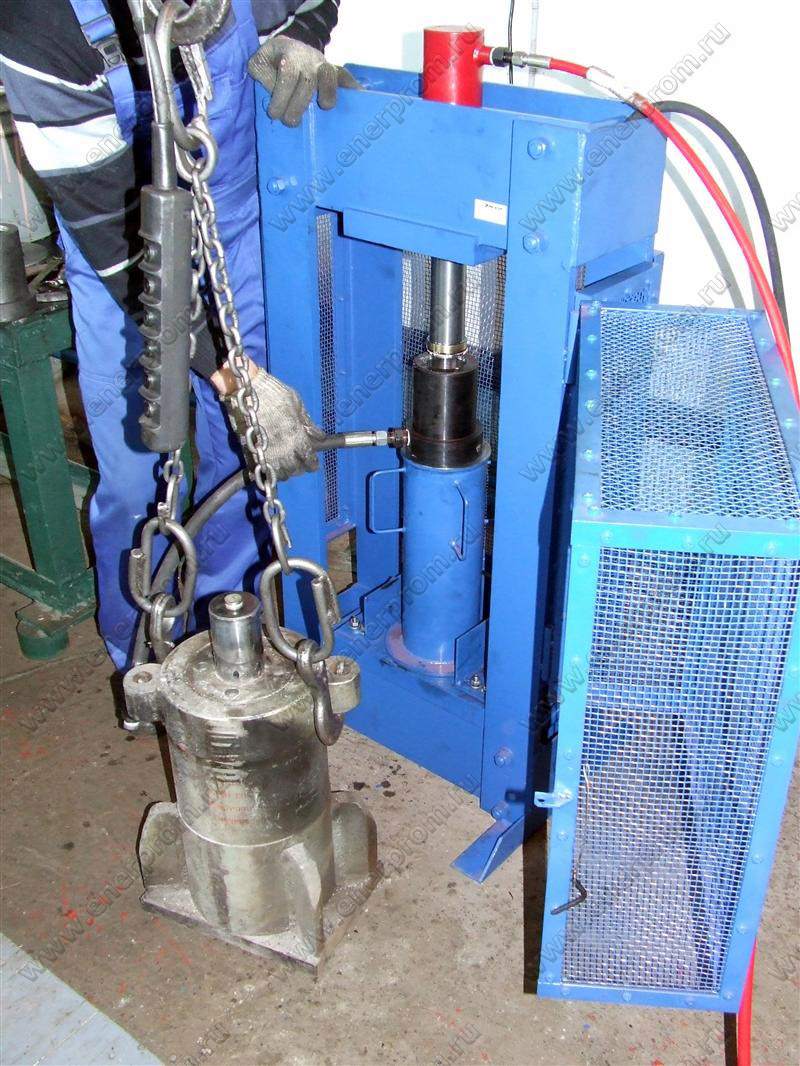

3. АПЭ -120 установить рядом с установкой.
4. Cоединить АПЭ -120 со стаканом (5) с помощью РВД (8).
5. Подать давление в гидроцилиндр (2).

IV. Демонтаж поглощающего аппарата производится в обратном порядке.

Примечание: Давление эластомера контролировать по манометру насосной станции.
