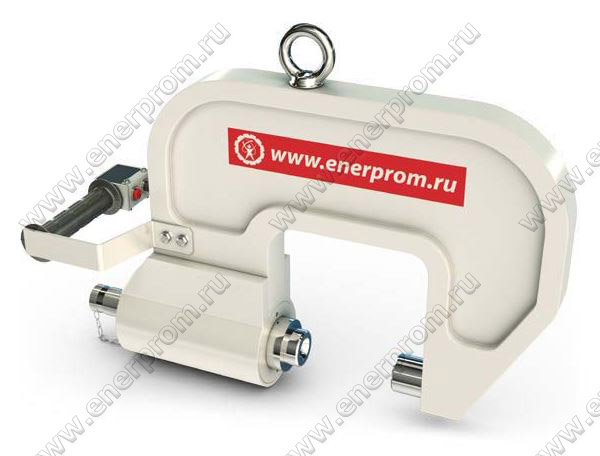

Клепальные гидроскобы серия 70 Мпа

Ваш персональный менеджер: Александр:





Предназначены для рихтовки, правки, стяжки, зажима частей конструкций, техники, для клепки заклепок диаметром до 10-25 мм, для прессования, пробивки отверстий и т.д.

Являются многофункциональными, в частности, различные их варианты охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог, для сборочных и ремонтных работ в автомобильной промышленности.

Включают скобу, гидроцилиндр с пружинным или гидравлическим возвратом поршня, на штоке которого установлен пуансон; матрицы, рукоятки, ручки, кнопочный пост управления на рукоятке, рым – болт у тяжелых моделей для подвешивания на пружинном балансире, полумуфты быстроразъемных соединений, кабельные разъемы. По заказу, гидравлические скобы комплектуются маслостанцией с электроприводом, или пневмоприводом, размещённой на колёсах, рукавами высокого давления, пружинным балансиром, универсальными такелажными скобами.

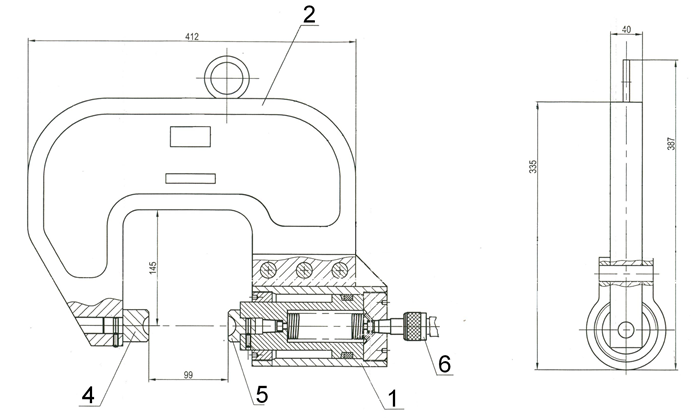

Скоба состоит из

Цилиндр (1) снабжен полумуфтой быстроразъемного соединения (6), исключающей потерю гидравлической жидкости при подключении и отключении к гидравлическоей насосной станции.

Насосная станция снабжена двумя педалями – “Верх”, “Низ”.

Зев гидравлической скобы образован неподвижной опорой, приваренной к корпусу, с матрицей, и подвижной опорой с пуансоном, установленной на штоке гидроцилиндра.

Гидравлические скобы типа SKD предназначены для клепки заклепок холодной клепкой при высокой интенсивности работ, цикл – 3 сек., в условиях конвейерной сборки.

Модели К25/350/150Г, К17/255/110Г челюстного типа с применением гидроцилиндра с гидравлическим возвратом штока. Гидроцилиндр выведен из зоны термического воздействия для обеспечения работы с высокой производительностью без остановки для остывания струбцины.

Клепку производят заклепками, нагретыми до 350°С-1100°С; у заклёпки одна головка сформирована, вторую формируют при
клёпке.

При выполнении работ гидроскобу возможно крепить на консоли посредством пружинного балансира.

Подготовка изделия к работе и порядок работы

  1. На месте проведения работ должен находиться персонал, непосредственно занятый ведением работ.
  2. Персонал, не прошедший инструктаж по технике безопасности, не прошедший обучение правилам эксплуатации устройства и безопасным приемам ведения работ, к работе не допускается.
  3. Расконсервировать скобу в соответствии с требованиями ГОСТ 9.014.
  4. Установить скобу на месте проведения работ.
  5. Проверить скобу на отсутствие утечек рабочей жидкости через трубопроводы и соединения. При наличии утечек устранить их.
  6. Удалить воздух из гидравлической системы.
  7. Для удаления воздуха из полостей гидроцилиндров произвести подачу гидравлической жидкости. Выдвинуть поршень гидроцилиндров на 2/3 хода.
  8. Открыть клапан сброса давления на насосе и вернуть штоки гидроцилиндров в исходное положение.
    Операцию по удалению воздуха повторить 2-3 раза.
  9. Плавное, без рывков, движение штоков свидетельствует об отсутствии воздуха в рабочих полостях гидроцилиндров.
  10. Открыть кран, управляющий работой скобы, выполнить клёпку.

Рекомендуемая насосная станция НЭЭ30-2,0А10Т1К-В.

Управление с кнопочного поста на рукоятке.

Клёпку производят заклёпками Ø 16х65мм с усилием 15 тс.

Клепатор выполнен как гидравлическая скоба.

Модель Применение при клепке (справочное)
ПП-31010Г для холодной клепки, как гидрострубцина для стяжки
К10/50/70 для общепромышленных и ремонтных работ
К14/216/130 для общепромышленных и ремонтных работ

К15/250/110

К17/255/110Г

петель к собранной конструкции крышек люков вагонов (полувагонов)

К15/250/110

К15/145/99

державок крышек люков с двух сторон к двутавровой балке
К25/350/150Г передних и задних упорных угольников хребтовой балки
К25/60/78 фрикционных планок боковых рам тележек грузовых вагонов
К40/60/75Г державки мертвой точки, лесенок, поручней
Кс40/250/190Г переднего и заднего упоров хребтовой балки, кронштейна и петли нижней обвязки
Кс40/40/190/140Г пятников вагонов-хопперов

SKD-35250

SKD-35200

SKD-25200

SKD-18200

холодной клепки при высокой интенсивности работ
УПЛПЛ-П для правки кромок проемов люков полувагонов
Выберите параметры
Ход штока, мм
Глубина до оси, мм
Ширина до оси, мм
Диаметр заклепки, мм

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Ном. Давление, Мпа / Усилие, тс / Раб. объем, см3Ход штока, ммГлубина до оси, ммГабариты, ДхШхВ, ммШирина до оси, ммДиаметр заклепки, ммВес, кгРекомендуемый насос
ПП-31010Г
70/10/250
100
95
80х475х300
50
10
19,5
НЭЭ-2,0Г10Е1-В-Кл
К10/50/70
63/10,5/95
60
50
85х642х212
78
10-12
11,8
НЭЭ-2,0А10Т1КЗ-В-Кл
К14/216/130
70/14/150
75
216
74х470х390
130
14
29
НЭЭ-2,0А10Т1-В-Кл
К15/245/68Г
70/15/380
245
186х584х462
68
16
88
НЭЭ-5,0Г25Т1КЗ-В-Кл
К15/145/99
30/15/380
145
40х412х388
99
30
НЭЭ30-5,0А25Т1КЗ-В-Кл
К15/250/110
250
186х560х480
110
14
54,5
К17/255/110Г
70/17/211
80
255
355х637х536
16
58
НЭЭ-5,0Г25Т1КЗ-В-Кл
К20/110/95
63/20/450
90
110
186х548х342
95
10
19,6
НЭЭ-5,0А25Т1КЗ-В-Кл
К25/350/150Г
70/25/754
150
350
115х786х688
150
22
112
НЭЭ-5,0Г25Т1КЗ-В-Кл
К25/60/78
63/25/205
60
58
102...142х554х318...358
78
20
24
НЭЭ-5,0А25Т1КЗ-В-Кл
К25/91/78
63/25/230
91
94х390х365
18
21
К30/133/180Г
63/32/-
65
133
308х572х311
180
24
43,8
НЭЭ-5,0Г25Т1КЗ-В-Кл
К30/260/240Г
95
260
470х741х311
240
79,32
К30/300/325Г
125
300
530х863х301
325
105,95
К40/60/75Г
63/40/-
-
60
-
75
25
38
Кс40/250/190Г
63/40/1500
180
250
454х1075х713
190
22
181,7
Кс40/190/140Г
63/40/1100
140
190
495х945х460
140
25
161,3
Кс40/250/140Г
250
435х995х460
175
Ксп40/160/140Г
63/40/400
160
435х958х400
162
К63/175/120Г
63/63/-
-
175
-
120
-
-
SKD-35250
32/35/1104
90
250
3801003х1153
328
13
с подвеской 250
Спец. насосные станции с подачей до 60л/мин при давлении до 32 МПа. Например - 2НЭЭ7/32-60-10Г200Т2
SKD-35200
200
306х493х1162
200
с подвеской 146
SKD-25200
32/25/779
250х981х820
210
11
с подвеской 129
SKD-18200
32/18/477
75
243х937х810
10
с подвеской 101,3
УПКПЛ-П
70/23/156
50
50
120х133х187
50
-
16
НПР-2,0А10-1-В-Кл
