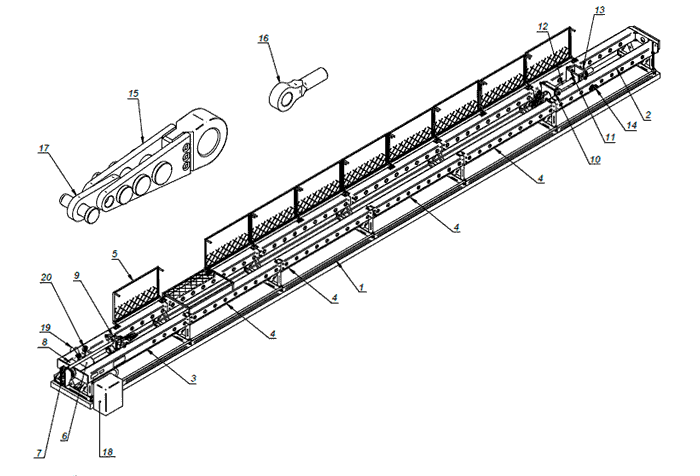

На опоры основания (1), соединенные между собой швеллерами, устанавливаются и закрепляются секция натяжителя (2), секция гидроцилиндра (3) и четыре промежуточные секции (4).
Сверху к секциям крепятся щитки ограждения (5). На секции (3) установлен гидроцилиндр (6). На штоке гидроцилиндра крепится каретка гидроцилиндра, основными частями которой являются опора (7), две штанги (8) и подвижная каретка (9).
Подвижная каретка (9) состоит из корпуса, в котором установлена вилка, и опорные колеса. На секции (2) устанавливается каретка натяжителя, состоящая из поддерживающей опоры (10) с колесами, опоры натяжителя (11) с колесами, винта (12) с вилкой на конце и гайки (13).
Фиксация каретки натяжителя на секции (2) осуществляется при помощи фиксирующих пальцев (14).
К вилкам подвижной каретки (9) и каретки натяжителя при помощи пальцев крепятся упряжи (15), к которым также при помощи пальцев крепятся концы тяг. В комплект стенда входят приспособления, позволяющие испытывать различные тормозные тяги.
Резьбовая тяга (16) позволяет испытывать тормозные тяги, имеющие на одном конце внутреннюю резьбу.
В этом случае, резьбовая тяга (16) вкручивается в тормозную тягу, и затем крепится к упряжи (15) при помощи пальца.
Проставка (17) позволяет испытывать тормозные тяги, имеющие на конце вилку. В этом случае, проставка (17) одним концом вставляется в вилку тяги и фиксируется пальцем, другим устанавливается в упряжи (15).
Источником питания стенда является гидравлическая маслостанция (18) с электромагнитным дистанционным управлением, которая при помощи рукавов высокого давления соединена с гидрозамком (19).
Гидрозамок позволяет удерживать давление в гидросистеме длительное время. Гидрозамок (19) в свою очередь соединен с гидроцилиндром (6) и электроконтактным манометром (20), с помощью которого устанавливается диапазон давлений, в зависимости от необходимого для испытания тяги усилия, которое определяется по таблице нагружений.
Испытание тормозной тяги на стенде осуществляется за счёт её натяжения при перемещении подвижной каретки (9), под действием нагрузки, развиваемой гидроцилиндром.
Слабина установленной на стенде тяги выбирается гайкой (13).
Перемещение поршня гидроцилиндра (6) осуществляется за счёт давления, возникающего при подаче гидравлической жидкости от насосной станции в рабочую полость гидроцилиндра.
Возврат поршня в исходное положение осуществляется возвратной пружиной гидроцилиндра.
Рекомендуемая насосная станция НЭЭ-2,0И20Т1, в комплект поставки не входит.
Параметры | СИГВТ-50 | |
Ном. усилие, тс | 56 | |
Ном. давление, МПа | 70 | |
Ход штока гидроцилиндра, мм | 400 | |
Шаг кареток, мм | 250 | |
Объем заполнения полостей, л | 3,5 | |
Рабочая жидкость | ВМГЗ ТУ 38.101479; МГЕ-4А, МГЕ-10А ОСТ 38-01281 | |
Диапазон рабочих температур, °С | от -10 до +40 | |
Габариты, ДхШхВ, мм | 14400x970x750 | |
Длина испытуемых тяг, шаг, мм | 12000 | |
Контроль тягового усилия | По манометру | |
Масса, кг | 2687 | |
