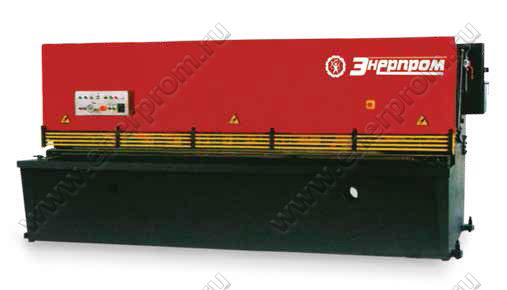

Гидравлические гильотинные ножницы НГГ16x3200 Гидравлические гильотинные ножницы НГГ16x3200 с глубоким зевом (вариант – без глубокого зева) предназначены для резки листового металла толщиной до 16 мм и длиной до 3200 мм.

Глубокий зев в станине существенно расширяет функциональные возможности оборудования: возможна резка листов большей базовой ширины и резка листа «под углом».

Процесс резки металлических листов гидравлическими гильотинными ножницами с глубоким зевом является наиболее производительным процессом по сравнению с другими разделительными операциями резкой газом, пильными полотнами или дисками.

Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез. Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Технические особенности гидравлических гильотинных ножниц с глубоким зевом НГГ16x3200:

  • глубокий зев в станине существенно расширяет функциональные возможности оборудования: возможность резки листов большей базовой ширины и обеспечивает резку листа «под углом»;
  • передний стол оснащен роликами и поддерживающими суппортами для обеспечения удобной подачи листа;
  • настройка длины резания для уменьшения длины рабочего хода и увеличения производительности;
  • ручная система настройки зазора между ножами;
  • задний упор устанавливается с точностью позиционирования ±0.1 мм;
  • защитные барьеры, устанавливаемые с задней стороны станка, защитные решетки, закрывающие прижимные цилиндры;
  • сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей;
  • гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу, компактная и надежная гидравлическая станция расположена под рабочим столом;
  • лезвия ножей установлены таким образом, чтобы добиться одинакового зазора на всей длине резки и получения ровного реза без заусенцев;
  • компактное и быстрое регулирование зазора лезвий, значение зазора определяется по шкале и надежно фиксируется;
  • перемещение заднего упора электродвигателем, система индикации перемещения заднего упора и количества резов на передней панели станка;
  • опускание ножей может быть удобно и быстро переведено в ждущий режим;
  • предварительный выбор режима единичных или непрерывных резов, предварительный выбор отрезаемого размера и скорости резки;
  • передний стол с роликовыми опорами для исключения царапин на исходном листовом металле;
  • гидравлические прижимы листа имеют полиуретановое покрытие, чтобы избежать отпечатков прижимов на мягком материале;
  • лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
  • защитный экран рабочей зоны с электрическим размыкателем гарантирует безопасность работ на станке (возможно оснащение световыми и лазерными защитными экранами);
  • гидравлическая система Rexroth (Германия);
  • электрические элементы Siemens (Германия) или Schnaider (Франция).
Параметры НГГ16x3200
Макс. размеры листа, мм16x3200
Угол реза, градусов
Кол-во резов в минне менее 8
Перемещение заднего упора, мм20-800
Глубина зева, мм480
Мощность двигателя, кВт22
Масса, кг15000
Габариты, ДхШхВ, мм4030x2270x2100
