Установка спаренная для разборки-сборки поглащающих аппаратов пружинно-фрикционного типа УРПФА-Ш6

Установка спаренная УРПФА-Ш6

Для работы с пружинно-фрикционными поглощающими аппаратами типов: Ш6-ТО-4, Ш-1-ТМ , Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП 110А, РТ-120 создана спаренная установка УРПФА-Ш6.

Основными составными частями установки являются:

• установка для сборки и разборки поглощающих аппаратов железнодорожных вагонов модели УРПФА-3;
• устройство для разборки и сборки поглощающего аппарата модели УРПФА-Ш6-ТО-4;
• насосная станция НЭР2,0И40Т1-В (исп.01) из состава УРПФА-3;
• присоединительные рукава высокого давления типа РВД

Установка предназначена для сборки и разборки поглощающих аппаратов грузовых вагонов для последующего осмотра и ремонта.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150.

Запрещается одновременная работа установки УРПФА-3 и устройства УРПФА-Ш6-ТО-4.

Сборку и разборку пружинно фрикционных поглощающих аппаратов производить поочередно:

• на УРПФА-3, – Ш-1-ТМ , Ш-2-Т, Ш-2В-90, ПМК -110А, ПМКП-110А, РТ-120;
• на УРПФА-Ш6-ТО -4, – Ш6ТО-4.

Возможна отдельная поставка устройства УРПФА-Ш6-ТО-4, в этом случае гидравлическая насосная станция НЭР2,0И40Т1-В не входит в комплект изделия.

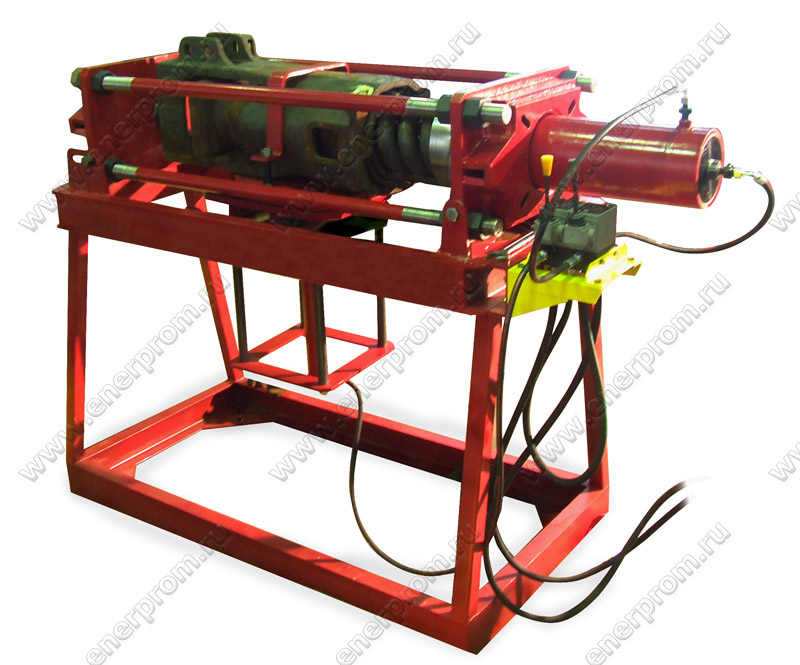

Устройство УРПФА-Ш6-ТО-4

Основными частями устройства являются:

• рама с установленным на ней выпрессовщиком,
• тележка со столом и гидроцилиндром стола,
• блок гидроуправления устройством
• присоединительные рукава высокого давления типа РВД.

Гидроцилиндр выпрессовщика обеспечивает сжатие поглощающего аппарата для освобождения отворачиваемой гайки.

Гидроуправление цилиндрами производится с помощью двух ручных гидрораспределителей, установленных на гидропанели блока. Один из гидрораспределителей обеспечивает подачу гидравлической жидкости к выпрессовщику, другой – к гидроцилиндру стола.

Принцип работы:

Для проведения разборки поглощающего аппарата необходимо поднять вверх приемный стол тележки, тем самым вывести из зоны действия выпрессовщика. Поглощающий аппарат положить на приемный стол тележки, закрепить хомутом. Опустить приемный стол, ввести в зону выпрессовщика. Подать давление в гидроцилиндр выпрессовщика и сжать поглощающий аппарат до освобождения гайки от сжимающей пружины. Гидроцилиндр выпрессовщика обеспечивает сжатие поглощающего аппарата. Произвести откручивание гайки. Произвести разборку поглощающего аппарата.

Для проведения сборки поглощающего аппарата необходимо поднять вверх приемный стол тележки вместе с корпусом поглощающего аппарата. В верхней точке стол повернуть на 180° и отпустить в область действия выпрессовщика. Собрать поглощающий аппарат и сжать выпрессовщиком. Вставить сухари в аппарат. Поднять приемный стол вверх, снять хомут и убрать поглощающий аппарат.
