Предназначена для демонтажа внутренних подшипниковых и лабиринтных колец буксовых узлов на шейках осей вагонных колесных пар в условиях вагоноремонтных заводов и ремонтных цехов железнодорожных депо.

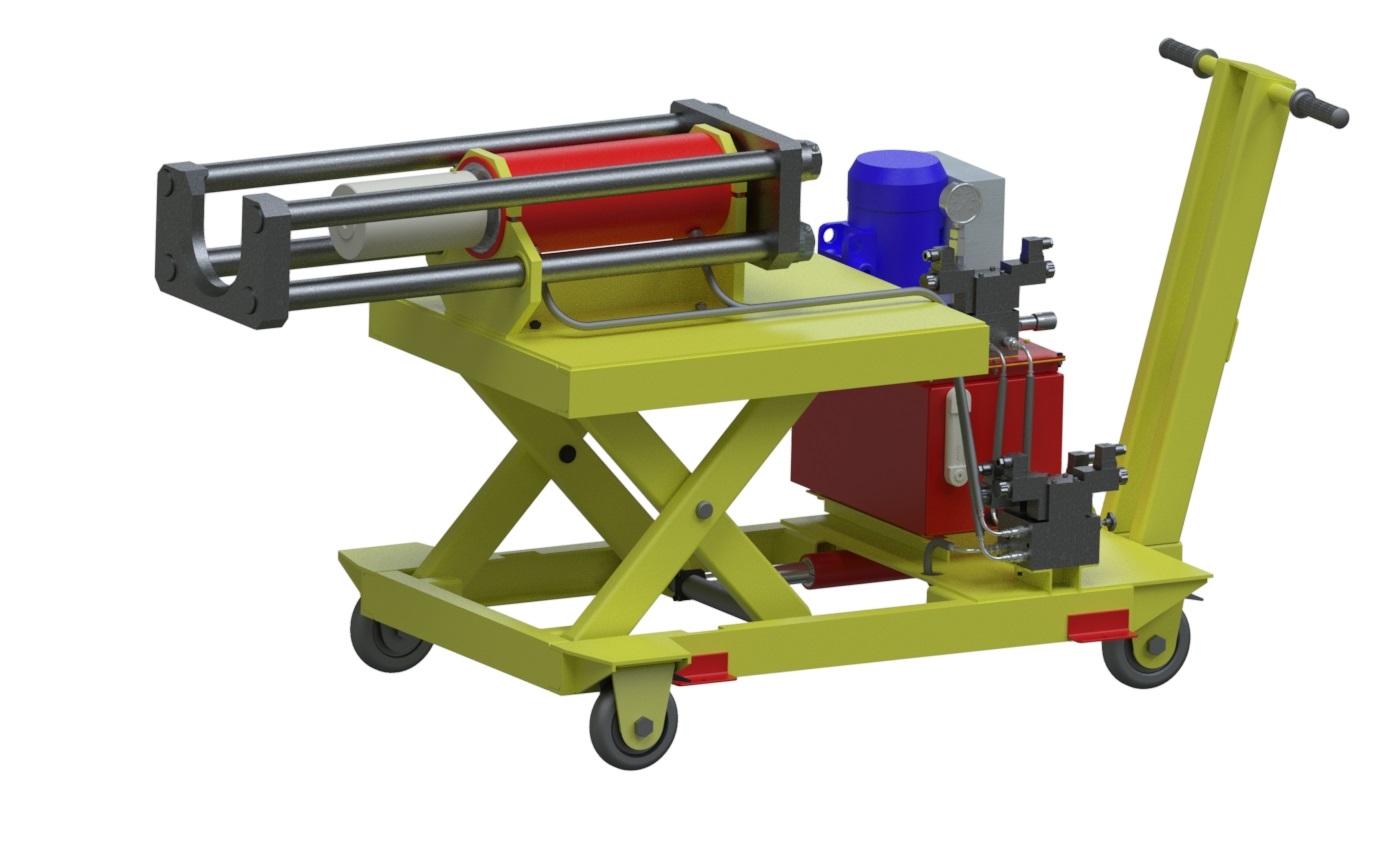

Установка состоит из следующих основных частей: тележка, гидроцилиндр силовой, гидроцилиндр подъема, блок управления распрессовкой, комплект принадлежностей для распрессовки, насоснаястанция НЭЭ-2,0И20Т1. Тележка представляет собой платформу на 4-х колесах, несущую рычажный плоскопараллельный механизм, обеспечивающих сохранение горизонтального положения верхней плиты при подъеме и опускании, и насосную станцию.
Гидроцилиндр силовой обеспечивает операции по распрессовке подшипниковых колец с шейки оси колесной пары.
Гидроцилиндр подъема осуществляет движение силового гидроцилиндра вверх и вниз для того, чтобы захват съемника, укрепленного на гидроцилиндре, завести за корпус буксы.
При съеме колец с шейки оси колесной пары кольца оказываются нанизанными на «насадку» на штоке гидроцилиндра.
Тележку откатывают в крайнее положение, освобождая пространство для съема колец с «насадки».
Установка позволяет механизировать операцию демонтажа внутренних подшипниковых и лабиринтных колец буксовых узлов, облегчить труд рабочего и увеличить производительность ремонтных работ.
Параметры | Значения |
Номинальное усилие распрессовки, тс | 100 |
Ход штока, мм | 250 |
Номинальное давление, МПа | 63 |
Высота подъема стола, мм | 390 |
Диапазон температур окружающей среды, °С | от -10 до +40 |
Чистое время распрессовки, мин | 1,5 |
Габариты (ДхШхВ), мм | 1789-2039х890х950 |
Масса, кг | 371 |
