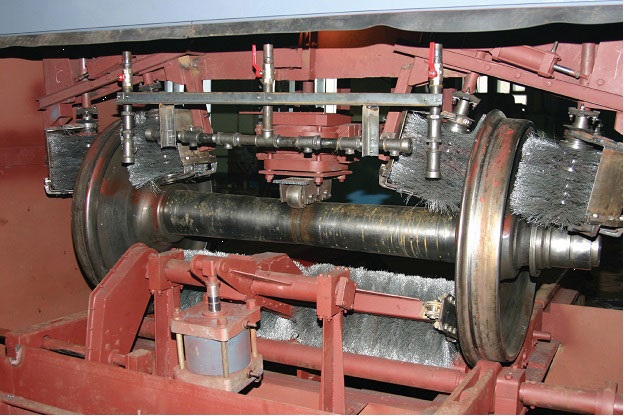

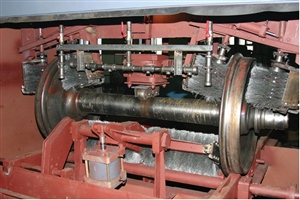

Машина для мойки колесных пар с очисткой средней части оси
Данная машина предназначена для механической очистки вращающимися щетками и мойки колесных пар грузовых вагонов.
Камера мойки колёсных пар может быть проходного или тупикового типа. Конструктивно камера включает:
- узел нижних щёток;
- привод вращения колёсной пары;
- привод подъёма дверей;
- патрубок для отвода паров.
Узел нижних щеток машины предназначен для мойки оси колёсной пары. Узел состоит из двух щёток, вращающихся с частотой 450 об/мин. Подвод щёток к оси колёсной пары осуществляется специальным устройством с пневмоприводом и обеспечивает регулируемое прижатие в процессе очистки.
Колёсная пара устанавливается на четырёх опорных роликах, два из которых являются приводными. Скорость вращения – 10 об/мин.
Устройство подачи колесной пары предназначено для автоматической подачи колёсной пары в камеру мойки, остановки колёсной пары на выходе и последующей её передачи на рельсовый путь. По конструкции оба устройства одинаковы и включают установленные на подвижных рычагах упоры для фиксации колёсной пары и толкатели для её последующего перемещения.
Упоры и толкатели оснащены пневмоприводом. Система подготовки моющего раствора состоит из гидросистем высокого и низкого давления.
| Параметры | Значение |
| Время мойки колесной пары, мин | 3-7 |
| Температура моющего раствора, °С | от 40 до 90 |
| Емкость бака для моющего раствора, м3 | 5,5 |
| Высоконапорный электронасосный агрегат | |
| Тип | ЦНСгА38-176 |
| Подача, м3/час | 38 |
| Напор, м.вод. ст | 176 |
| Нагрев моющего раствора | Паром или ТЭНами |
| Давление водяного пара, МПа | 0,3 |
| Мощность электронагрева, кВт | 126 |
| Металлические щетки для очистки оси и дисков колесных пар | |
| Частота вращения щеток, об/мин | 450 |
| Давление воздуха, МПа | 0,4-0,6 |
