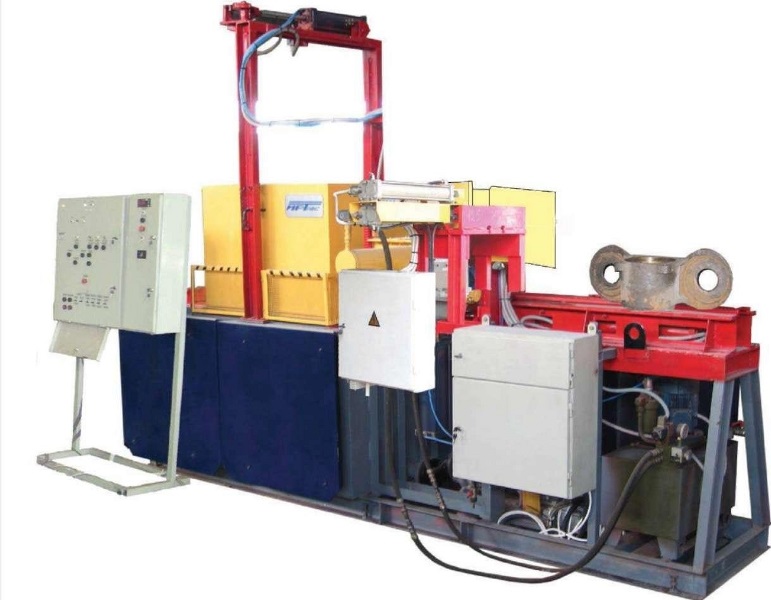

Машина УМВМКБ-57 предназначена для выпрессовки и мойки моющим средством корпусов букс грузовых, рефрижераторных и пассажирских вагонов.
Состав установки:
Изготовление установки возможно в двух вариантах:
Бак для моющего средства представляет собой прямоугольную емкость, в которой расположен змеевик для подачи пара и трубчатые электрические нагреватели (ТЭНы). Очистка бака происходит через два люка. Независимые регуляторы контролируют температуру моющего раствора.
Электронасос всасывает раствор из бака, после мойки этот раствор сливается в поддон, проходит через два фильтрующих элемента и возвращается обратно в бак. Камера мойки установлена на баке. Для подачи внутрь камеры корпуса буксы колпак камеры поднимается по направляющим.
Верхние и нижние разбрызгиватели, установленные в камере, предназначены для промывки внутренних и наружных поверхностей буксы.
К баку пристыкована рама, на которой смонтированы передвижная каретка, узел выпрессовки и удаления подшипников с гидростанцией и насосом подачи моющего раствора. Буксы из одной позиции в другую перемещаются по двум направляющим, смонтированным на верху передвижной каретки. Узел выпрессовки и удаления подшипников букс расположен в средней части рамы с левой или с правой стороны рамы по ходу перемещения букс.
Выпрессовка подшипников производится с помощью гидроцилиндра. С помощью двух пневмоцилиндров подшипники сталкиваются в направляющие желоба и скатываются к машине мойки подшипников.
Параметры | Значения |
Продолжительность мойки, мин | 2-4 |
Температура моющего раствора,°С | 40-90 |
Насос | |
Подача, м3/час | 25 |
Напор, м | 32 |
Тип гидростанции | СВ-СЗ-40-ВПБ |
Рабочее давление в гидросистеме, МПа (кг/см2) | |
-выпрессовки | 12,5 (125) |
- механизм подъема | 1,0 (10) |
Нагрев моющего раствора | Паром или ТЭНом |
Давление водяного пара, МПа | 0,3 |
Количество ТЭНов | 6 |
Давление воздуха, МПа | 0,4 – 0,6 |
Емкость бака, м3 | 2 |
Масса машины без моющего раствора, кг | 1900 |
