Кольцевой кантователь

Кольцевой кантователь предназначен для установки деталей прямоугольной, квадратной или круглой формы в положение, удобное для выполнения сварочных и других работ, требующих поворота изделия вокруг продольной оси.

Кантователем обеспечивается поворот детали на 360°. На данной позиции выполняются следующие операции:

• установка и сварка внутренних перегородок, накладок и т.п.;
• разметка и вырезка под сливной прибор.

Загрузка и выгрузка изделия выполняется цеховым мостовым краном.

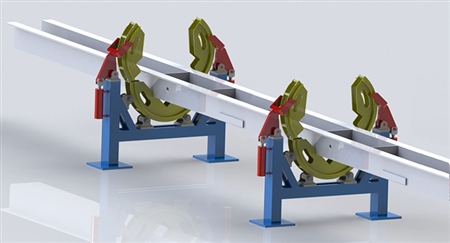

Кольцевой кантователь состоит из двух разъемных кольцевых опор, одна из которых оснащена электроприводом.

Крепление опор к полу цеха осуществляется при помощи фундаментных болтов. Фиксация хребтовой балки в кантователе осуществляется пневмоцилиндрами, по сечению, сформированному из 2-х г-профилей.

Технические характеристики кантователя
