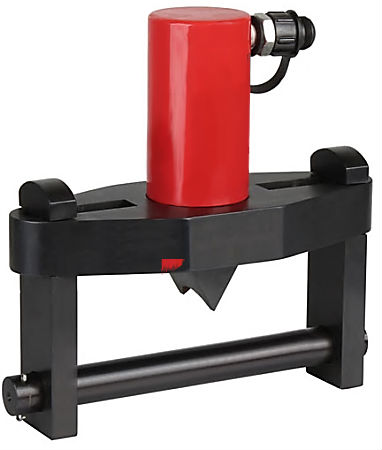

Разгонщики фланцевых соединений, исполнение «Хомут»

Модели РФ800, РФ1600, РФ508, РФ1066 с гидравлическим приводом от внешнего ручного насоса, номинальное давление 70 МПа, пружинный возврат поршня. Модели РФ800, РФ1600 с увеличенным ходом штока укомплектованы двумя клиньями, что обеспечивает больший диапазон диаметров условных, Ду (DN), разгоняемых фланцев.

Разгонщик РФВ01 винтовой, применяется, когда для разгонки требуется незначительное усилие.

Модели РФ508 и РФ1066 поставляются в фанерном кейсе.

Давление условное, Ру (PN), кгс/см2

Диаметр условный, Ду (DN), мм, разгоняемых фланцев по ГОСТ 33259-2015

РФ800

РФ1600

1; 2,5

80-800

800-1600

6

80-800

800-1000

10

32-600

600

16

32-400

400-600

25

32-225

225-500



Давление условное, Ру (PN), кгс/см2

Диаметр условный, Ду (DN), мм, разгоняемых фланцев, стандарт ASA

РФ508

РФ1066

10

127-508

558-1066

20

63-355

406-711

27

63-304

355-609

35

63-254

304-508

62

12-152

203-406

103

12-88

101-203

172

12-63

76-101

Параметры РФВ01РФ800РФ1600РФ508РФ1066
Мин.-макс. ширина хомута, мм-50-15890-22070-142104 -216
Диаметр оси «хомута», мм-173019-28 (по заказу)31-41 (по заказу)
Величина разгонки, ммпервый клин3-153-203-273-28
второй клин-18-3525-50-
Усилие, тс1,5510510
Диаметр условный, Ду (DN), фланцев80-25032-800225-160012-50876-1066
Ход штока, ммвинта-1003854
Масса, кг2,25,14115,1510,75
Рекомендуемый насос-НРГ-7004
