Комплекс гидравлический для подъёма поворотной платформы экскаваторов КГПЭ4-160
Комплекс гидравлический для подъёма поворотной платформы экскаваторов КГПЭ4-160 предназначен для подъёма поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-15М, ЭКГ-18Р, ЭКГ-20К(М).

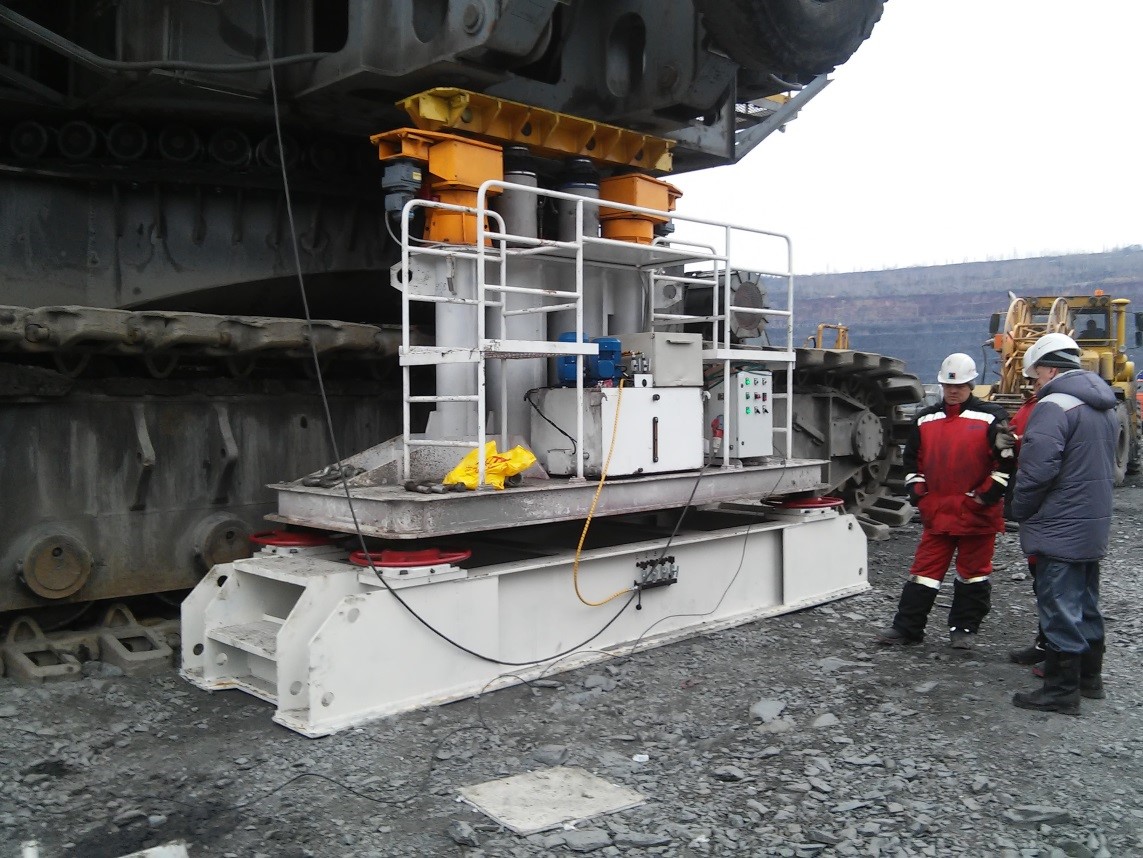

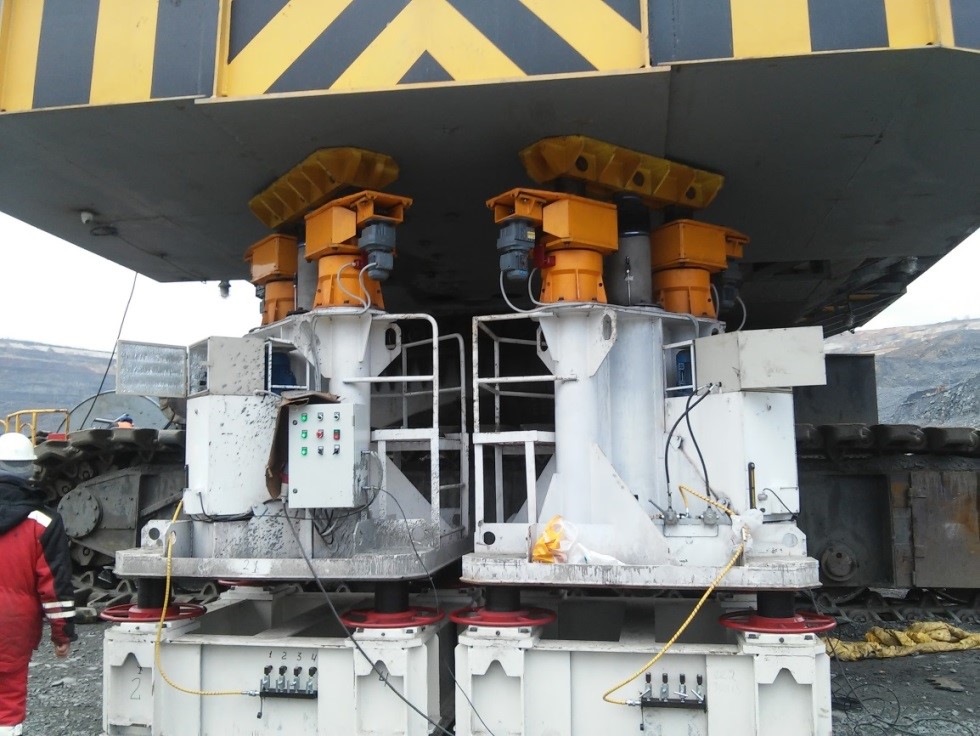

Комплекс выполнен в виде трех гидравлических стоек: одну стойку устанавливают под переднюю часть поворотной платформы экскаватора, пару стоек под ее заднюю часть.
Для обеспечения требуемой повышенной грузоподъемности и высоты подъема оснащен, дополнительно, платформами доборными (одной для передней стойки и двумя для задних стоек), включающих 4 домкрата, ном. усилием по 139 тс, ход штока 400 мм.
Комплекс гидравлический КГПЭ4-160 эксплуатируется на Лебединском ГОКе с 2016г.
Оснащение стоек:
- Металлоконструкция стоек включает платформу доборную, основание, площадку обслуживания, опору (балку) верхнюю.
- Платформа доборная включает 4 домкрата, ном. усилием по 139 тс, ход штока 400 мм.
- Гидроцилиндры (передний – 2 шт., задний- по 1 шт.). Штока гидроцилиндров оснащены защитой от повреждений и сварочных брызг.
- Винтовые опоры с гайкой фиксации. Гайки фиксации снабжены автоматическим электроприводом с возможностью ручного вращения.
- Индивидуальная встроенная насосная станциея с системой управления подъемом/опусканием. Гидролинии, соединяющие насосную станцию и гидроцилиндры, выполнены из металлических трубок.
- Датчикики высоты подъема.
- Датчики положения гаек фиксации винтовых опор.
- Система защиты от неуправляемого опускания: гидрозамки на каждом из гидроцилиндров и опорные винты с гайкой фиксации.
- Для запуска комплекса при отрицательных температурах предусмотрен подогрев рабочей жидкости.
- Электропитание стоек 380В с изолированной нейтралью, с защитой кабеля от повреждений прокладкой в металлических трубках.
Электронная система управления комплексом включает: шкафы местного управления подъемом/ опусканием каждой стойки; центральный дистанционный пульт управления подъемом/опусканием всех стоек одновременно.
- КГПЭ4-100 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И-У; ЭКГ6,3УС-У; ЭКГ-4У-У;
- КГПЭ4-125 – система подъёма/опускания поворотной платформы экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И, ЭКГ-10, ЭКГ-12К;
- КГПЭ4х500 – система подъёма/опускания карьерного экскаватора весом до 1645 тонн. Применен для подъема карьерного экскаватора, модель P&H 4100 XPC (США).
| Параметры | КГПЭ4-160 | |
| Грузоподъемность комплекса, тс | 640 | |
| Количество гидравлических стоек | 3 | |
| Номин. грузоподъемность одной стойки, тс | Передняя: | 320 |
| Задняя | 2х160 | |
| Ход поршня стоек/платформы доборной, мм | 1600/400 | |
| Номинальное рабочее давление, МПа | 30 | |
| Диапазон высот подъема, мм | 3400-5400 | |
| Габаритные размеры стойки в транспортном положении, ДхШхВ, мм | Передняя: | 5000х1500х3400 |
| Задняя: | 2000х2150х3400 | |
| Масса одной стойки, кг, не более | Перeдняя: | 15391,7 |
| Задняя : | 10 347,4х2 | |
| Общая масса, с балками верхними, с нас. ст. и РВД, кг | 37 000 | |
| Максимальное расчетное сопротивление материала рабочей площадки нагрузке от установки, кгс/см2 | 30 | |
