Гидравлический механизм страгивания и затяжки резьбовых соединений

В «Энерпром» разработан, изготовлен и сдан заказчику гидравлический механизм страгивания и затяжки резьбовых соединений.

Гидравлический механизм предназначен для отворота концевых деталей погружных электродвигателей насосов и монтируется на транспортер разбора ЭЦН и ПЭД в составе линии по ремонту электропогружных установок.

Установки погружные электроцентробежные предназначены для откачки пластовой жидкости. В состав установки входит электроцентробежный насос (ЭЦН) и погружной электродвигатель (ПЭД). Важнейший ответственный узел насосной установки- это погружной электродвигатель, который применяются в качестве привода для ЭЦН и должен надежно работать в агрессивной жидкой среде на большой глубине, в условиях высокого давления и высокой температуры. Одним из наиболее сложных и ответственных этапов процесса разбора модуль-секций ЭЦН, является операция отворота концевых деталей ПЭД.

Применение гидравлического механизма страгивания и затяжки концевых деталей погружных электродвигателей насосов позволило создать необходимый (регулируемый) крутящий момент отворота при скорости отворота, обеспечивающей высокую производительность и безопасное выполнение работ. Трубный ключ надежно зафиксирован в вертикальной плоскости, исключено повреждение наружных поверхностей и резьбы концевых деталей.



Основные технические характеристики гидравлического механизма

Параметры

Значения

Номинальное усилие (тянущее), кгс

1507,0

Номинальное давление, МПа (кгс/см²)

12 (120)

Номинальная подача станции насосной, л/мин

2,4

Ход штока гидроцилиндра, мм

450

Диаметр поршня гидроцилиндра, мм

50



Диаметр штока гидроцилиндра, мм

30

Рабочая жидкость

ВМГЗ ТУ 38.101479; МГЕ-4А, МГЕ-10А ОСТ 38-01281

Диапазон температур окружающей среды, 0С

от минус 10 до плюс 40

Габаритные размеры рабочего

пространства (стенда), макс, мм, ДхШ



9150х975

Габаритные размеры станции насосной, макс, мм, ДхШхВ



540х400х694

































*) Расчетное рабочее усилие страгивания-затяжки, кгс, 400

Основные части механизма страгивания и затяжки

Станция насосная 2НЭЭ12-2,4П15Т1-Рд; корзина крепления 1-го гидроцилиндра; корзина крепления 2-го гидроцилиндра; 1-ый гидроцилиндр; 2-ой гидроцилиндр; рукава подключения 1-го гидроцилиндра; рукава подключения 2-го гидроцилиндра; рукава подключения 1-го и 2-го гидроцилиндров к насосной станции; фиксатор крепления ключа трубного, типа КОТ 89-132; секции трубопровода, которые предварительно собираются; скобы крепления секций трубопровода; кабель подключения насосной станции к гидроцилиндру №1 с пультом управления; кабель подключения насосной станции к гидроцилиндру №2 с пультом управления; скобы крепления кабеля соединительного, переходники, угольники; два ключа трубных типа КОТ 89-132.

Станция насосная 2НЭЭ12-2,4П15Т1-Рд: с электроприводом, 2-х-портовая, номин. давление 12 МПа, номинальная подача 2,4л/мин, 4-х-линейный 3-х-позиционный гидрораспределитель (гидросхема №64) с электромагнитным управлением, бак 15 л, 380 В, регулятор давления.

Гидроцилиндры с гидравлическим возвратом поршня, выполнены с проушинами со сферическими подшипниками на штоке и донышке корпуса.

Порядок работы

Закрепить ключ трубный КОТ 89-132 (Халилова) на отворачиваемом объекте со стороны 1-го гидроцилиндра. Выдвинуть шток гидроцилиндра до совмещения паза фиксатора на гидроцилиндре и рукоятки ключа. Вдвинуть рукоятку ключа в фиксатор. Продолжить выдвижение штока 1-го гидроцилиндра до страгивания отворачиваемого объекта.

Закрепить ключ трубный КОТ 89-132 (Халилова) на отворачиваемом объекте со стороны 2-го гидроцилиндра. Выдвинуть шток гидроцилиндра до совмещения паза фиксатора на гидроцилиндре и рукоятки ключа. Вдвинуть рукоятку ключа в паз фиксатора. Продолжить выдвижение штока 2-го гидроцилиндра до страгивания отворачиваемого объекта.

Операцию повторить, до полного отворачивания концевых деталей погружных электродвигателей насосов.

Сбросить давление в гидросистеме механизма страгивания.

Гидравлический механизм страгивания и затяжки резьбовых соединений поставляется в разобранном виде.

В комплект поставки входят:

Станция насосная 2НЭЭ 12-2,4П15Т1-Рд, шт.1.

Гидроцилиндр, в сборе с корзиной крепления и фиксатором, 2 комплекта. Комплект деталей жесткого трубопровода: труба d10мм, L-1950мм, шт, 8;

кольца врезные ТD-8810LS; гайки накидныя TN81-10S; переходники и угольники.

Кабели соединительные; скобы для крепления кабелей и труб.

Ключ трубный КОТ 89-132 (Халилова), шт,2.

Рукава высокого давления.

Руководство по эксплуатации, объединенное с паспортом.

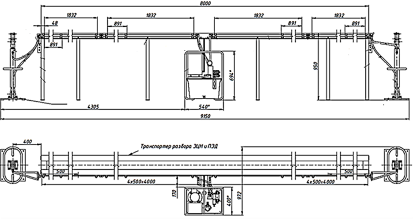

Компоновка механизма страгивания (ключи трубные, КОТ 89-132, не показаны)

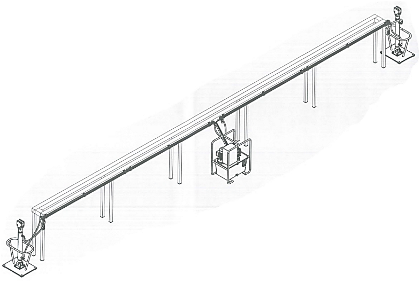

Компоновка механизма страгивания( ключи трубные, КОТ 89-132, не показаны)
