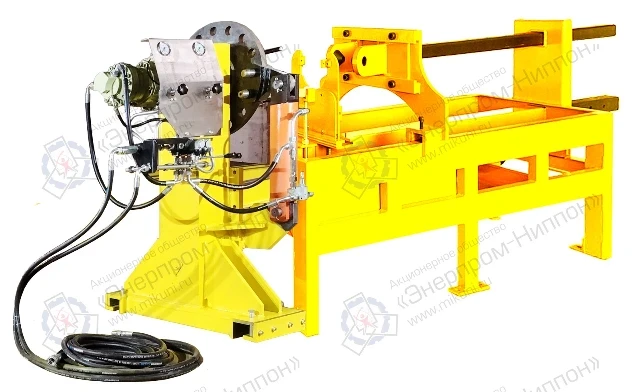

Стенд сборки-разборки гидроцилиндров СРГ-55-560-6
Стенд предназначен для проведения разборочно-сборочных операций при выполнении ремонтных работ гидроцилиндров, устанавливаемых на специальную автомобильную, крановую, карьерную технику, а также различное технологическое оборудование в строительной, металлургической, горнодобывающей и других отраслях промышленности.
Стенды гидравлические для разборки/сборки и испытания гидроцилиндров, серия СЕРВИС ПЛЮС
Предназначены для разборки/сборки ремонтных гидроцилиндров мобильных машин, технологического оборудования и приёмо-сдаточных испытаний гидроцилиндров по ГОСТ 18464-96 после ремонта.
Стенды гидравлические для сборки и разборки гидроцилиндров, серия СЕРВИС
Предназначены для сборки и разборки гидроцилиндров при проведении ремонтных работ, включая монтаж-демонтаж гидравлическим гайковертом буксы гидроцилиндра и гайки крепления поршня. В базовом варианте, стенды предназначены для работы с гидроцилиндрами, выполненными с проушинами на штоке и гильзе.
Стенд используется при производстве и ремонте гидроцилиндров в автомобильной, крановой, карьерной технике, а также в технологическом оборудовании строительной, металлургической и горнодобывающей промышленности.
Уникальная конструкция позволяет осуществлять сборку-разборку гидроцилиндра одному оператору без посторонней помощи.

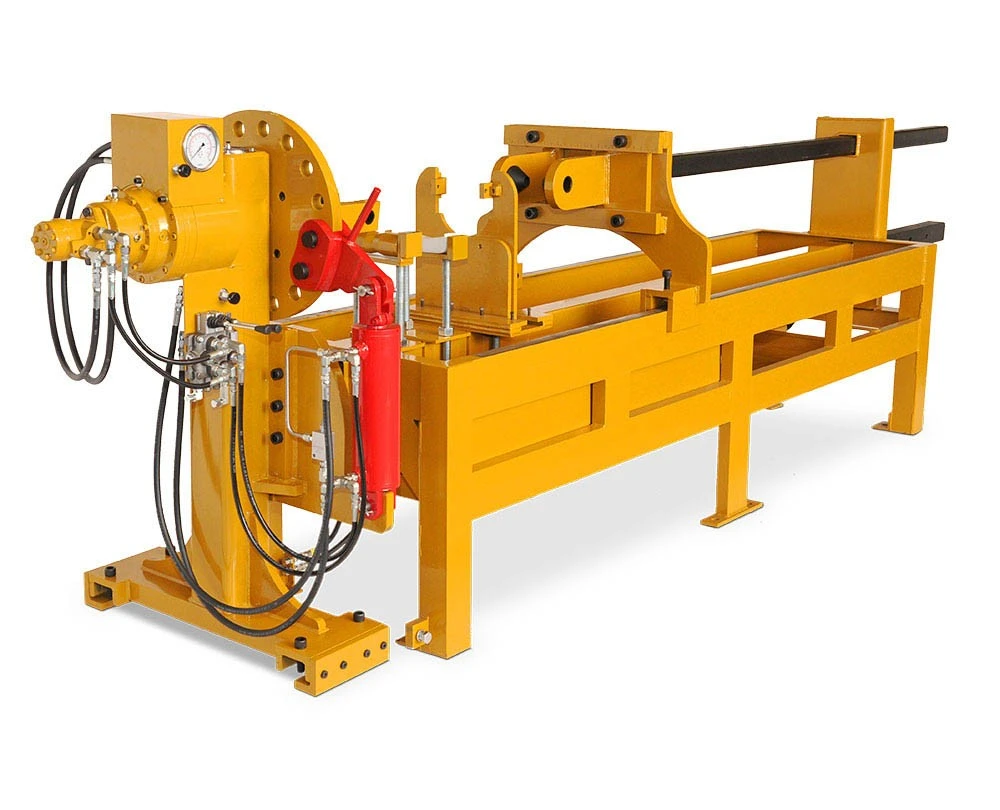

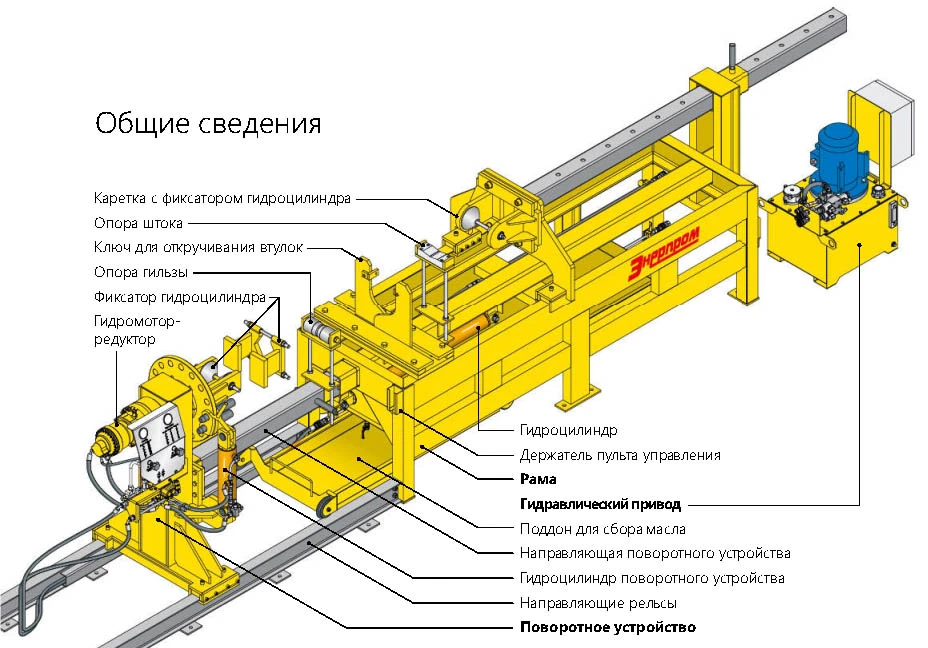

Стенд состоит из жёсткой рамы, подвижного поворотного устройства с гидравлическим гайковёртом двойного действия и гидроприводом с пультом дистанционного управления.
Длина обслуживаемого цилиндра ограничена протяжённостью направляющих рельсов, по которым перемещается поворотное устройство. Подвижное поворотное устройство предназначено для надёжной фиксации гильзы гидроцилиндра и её перемещения в продольном направлении.
Гидравлический гайковёрт двойного действия, состоящий из силового ключа и гидромотор-редуктора, позволяет отворачивать буксы, крышки, крепления поршня и другие присоединительные детали гидравлического цилиндра, облегчая выполнение сборочно-разборочных операций.
На раме стенда расположены силовой гидроцилиндр для перемещения поворотного устройства, каретка, поддерживающие опоры и ёмкость для сбора гидравлической жидкости.
Гидропривод используется для подачи гидравлической энергии к гидроагрегатам стенда и управления рабочими операциями.
Технические характеристики моделей
|
|
СРГ-55-560-6 (СТ, КСУ) |
СРГ-55-560-6 |
СРГ-55-560-9 |
СРГ-55-560-12 |
СРГ-80-560-12 |
|
Длина, мм |
10080 |
13080 |
16080 |
||
|
Ширина, мм |
880 |
||||
|
Высота, мм |
1525 |
||||
|
Масса без рабочей жидкости, кг |
1840 |
1921 |
2002 |
2100 |
|
|
Размеры обслуживаемого гидроцилиндра |
|||||
|
Длина с вытянутым штоком макс., мм |
6000 |
9000 |
12000 |
||
|
Наружный диаметр гильзы макс., мм |
560 |
||||
|
Гайковёрт гидравлический двойного действия |
|||||
|
Крутящий момент, создаваемый гидроцилиндром силового ключа, кНм |
56 |
55 |
80 |
||
|
Крутящий момент гидромотора- редуктора, не менее, кНм |
5,8 |
9,1 |
|||
|
Частота вращения гидромотора- редуктора, не более, об/мин |
8 |
||||
|
Гидроцилиндр продольного перемещения |
|||||
|
Номинальное толкающее усилие, кН |
96 |
||||
|
Номинальное тянущее усилие, кН |
65 |
||||
|
Ход штока, мм |
1000 |
||||
|
Основные характеристики насосной станции |
|||||
|
Объём бака, л |
200 |
60 |
|||
|
Давление в системе макс., МПа |
25 |
||||
|
Расход рабочей жидкости номинальный, л/мин |
17 |
15 |
17 |
||
|
Мощность электродвигателя, кВт |
7,5 |
||||
|
Частота вращения, об/мин |
1500 |
||||
|
Рабочая жидкость |
масло |
||||
|
Чистота фильтрации рабочей жидкости, не более, мкм |
25 |
||||
Опции
Привод с тестированием
|
|
Позволяет дополнительно к операциям сборки-разборки проводить испытания гидроцилиндра с помощью компьютеризированной системы управления (КСУ). |
Приспособление для крепления гильзы
|
|
Обеспечивает быструю и надёжную фиксацию на стенде гильзы гидроцилиндра произвольного диаметра. |
Преимущества стендов
Компьютерная система управления (КСУ)
Компьютерная система управления и тестирования позволяет испытывать гидроцилиндры согласно ГОСТ18464-96, с отображением на панели оператора (мониторе) параметров испытаний с возможностью сохранения и печати протокола испытания по следующим параметрам:
• Проверка функционирования;
• Проверка давления страгивания;
• Проверка давления холостого хода;
• Проверка прочности и наружной герметичности при статическом давлении P=1.5 Рном;
• Проверка наружной герметичности;
• Проверка наружных утечек рабочей жидкости через уплотнение штока;
• Проверка внутренних утечек рабочей жидкости через поршневое уплотнение (в крайних положения поршня).
Высокая мощность и точность
· Гидравлический гайковерт усилием 80 кНм обеспечивает отворачивание и заворачивание букс, крышек и крепления поршня.
· Гидроцилиндр перемещения толкающим усилием 96 кН позволяет извлекать шток с поршнем из гильзы и производить операцию сборки.
· Настройка нужного усилия закручивания и откручивания (крутящего момента) в обоих направлениях.
Надежность и безопасность
· Прочная сварная рама обеспечивает максимальную устойчивость и долговечность конструкции.
· Опоры штока и гильзы гидроцилиндра обеспечивает точную регулировку по высоте, минимизируя риск повреждения уплотнений и деталей гидроцилиндра при его сборке и разборке.
Эргономичность и эффективность
· Операции по сборке-разборке и тестированию гидроцилиндра управляются одним оператором, что снижает трудозатраты и повышает производительность.
· Стенд упрощает и ускоряет выполнение всех этапов работ, а также повышает их качество.
Экологичность
Два поддона для сбора гидравлической жидкости предотвращают загрязнение рабочей зоны и упрощают утилизацию отходов.
Долговечность
Высокое качество изготовления и пристальное внимание к деталям конструкции гарантируют долгий срок службы стенда.
