Гидравлические толкатели серии 2ТШ..

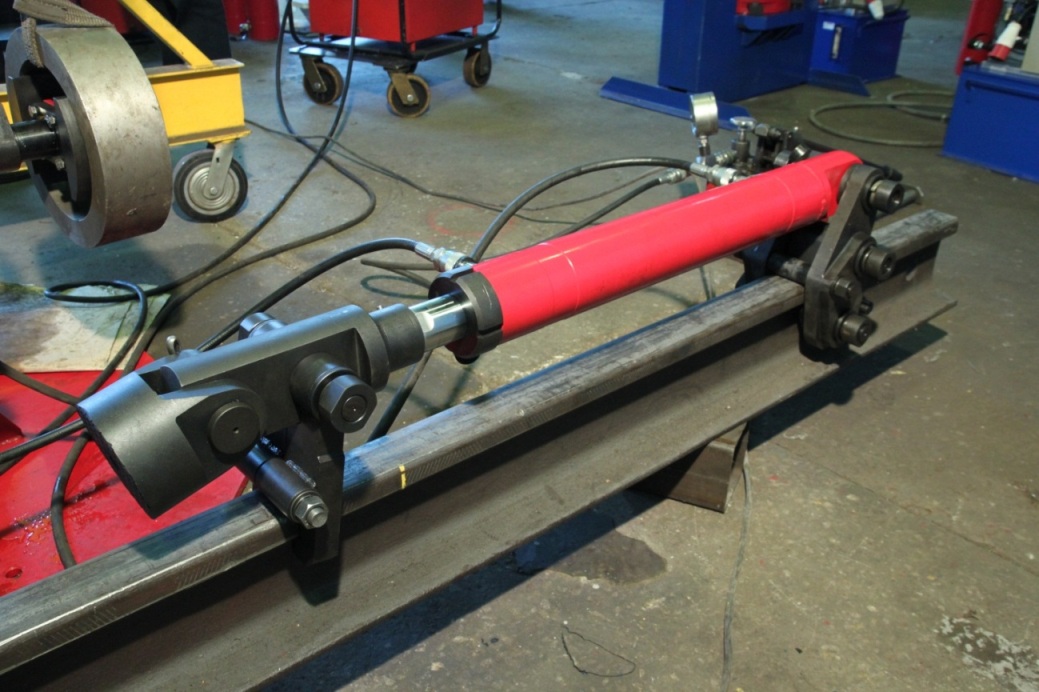

Гидравлические толкающие устройства 2ТШ10Г400, 2ТШ25Г600

Предназначены для перемещения крупногабаритного, тяжеловесного оборудования, конструкций, с перехватом (дискретно), по железнодорожным рельсам. Такелаж объекта по железнодорожным рельсам с применением гидравлических толкающих устройств обеспечивает высокую эффективность работ.

„Вес толкаемого груза, N=F/K, где F – усилие толкания, K – коэффициент трения: на колесах Kтк=0,05; на сухую Kтс=0,15.

Устройство состоит из двух одинаковых толкающих гидравлических механизмов. Состав одного толкателя: гидроцилиндр с гидравлическим возвратом штока, упор шагового толкателя, упор передний, упор.

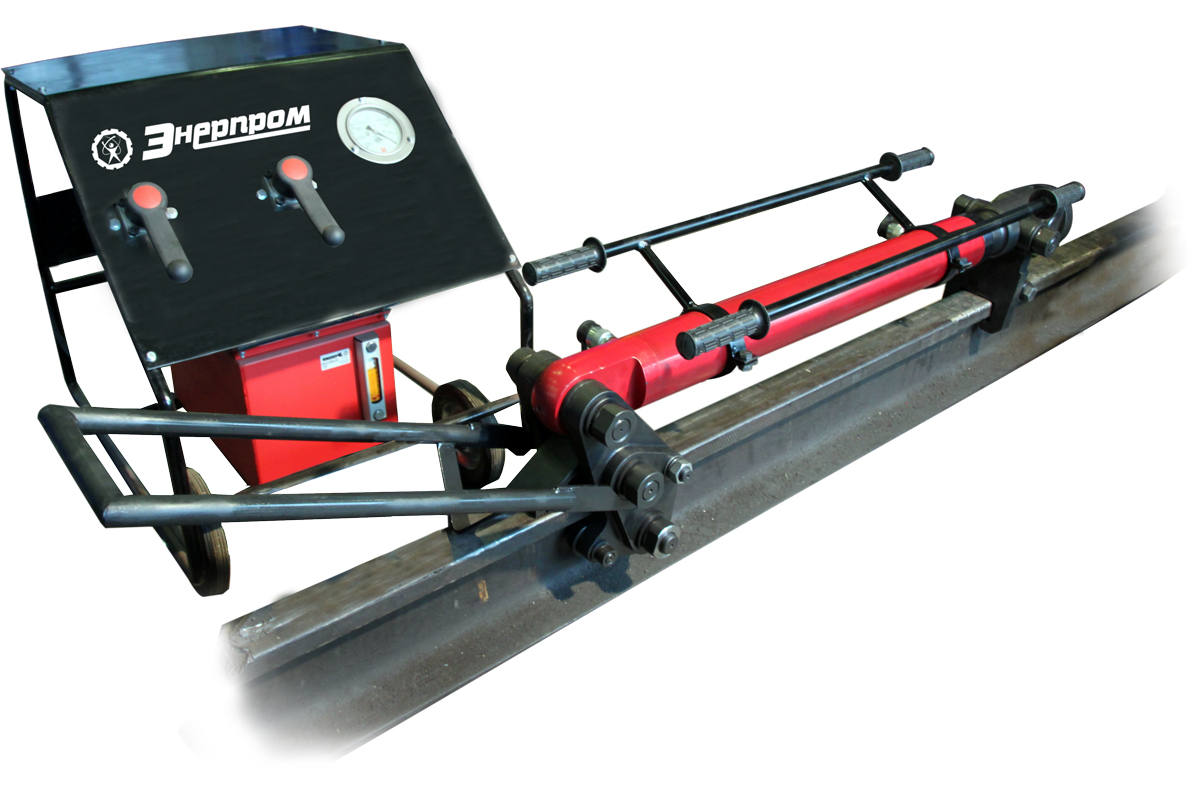

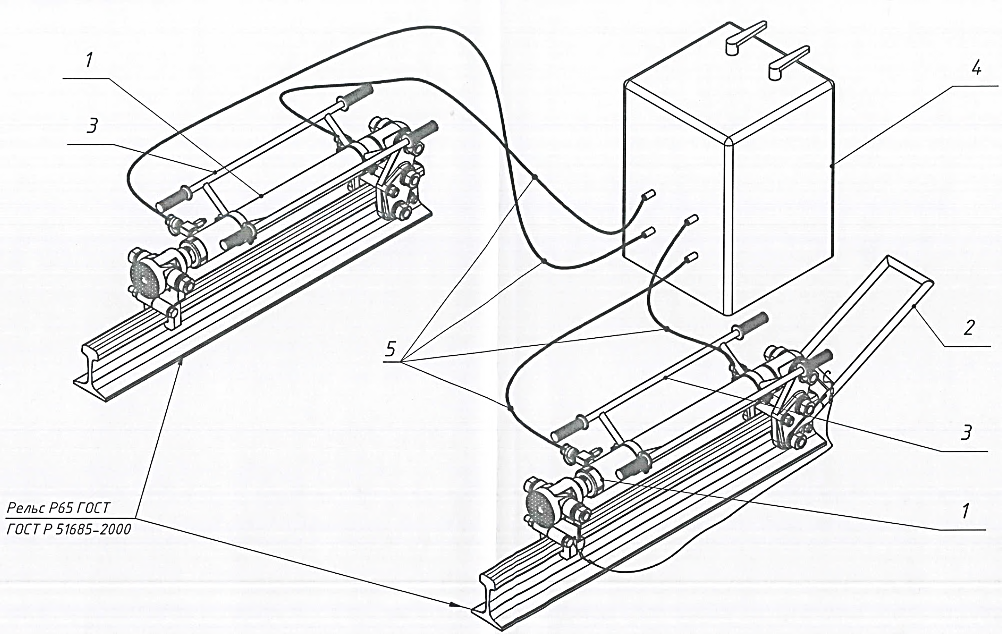

Рельсовые толкатели, по заказу, поставляются в комплекте с специальной двухпортовой насосной станцией с блоком управления, на колесной раме, 2НЭР-2,0И20Т1-2ТШ25, что обеспечивает перпендикулярность фронта перемещаемого груза относительно рельс, надёжное равномерное перемещение груза без перекосов; с комплектом рукавов высокого давления с полумуфтами БРС.

Допустимый износ головки рельс: по высоте не более 3 мм, по ширине не более 2 мм).

Преимущества толкателей серии 2ТШ..:

„„ Рабочее давление 70МПА, т.е. насосная станция, которая приобретается для толкателей,

может быть использована в других системах, например, в системе домкратов для подъема объекта.

Отличительной конструктивной особенностью толкателя является применение автоматически срабатывающих упоров, обеспечивающих надёжное выполнение толкающих функций. Передний упор максимально упрощен и включает только левую и правую поворотные фиксирующие скобы. В составе заднего упора рычаги с зубчатыми вставками (башмаками), заклинивающими упор с трех сторон (сверху и снизу) на головке рельса.

При этом, исключено проскальзывание упоров, повреждение головки рельса и упоров; обеспечено снижение изгибающих моментов, действующих на толкатель и головку рельса при работе.

В комплекте ручка для быстрого передвижения толкателя к краю рельса

„„ Приспособление такелажное (ручки) для переноски, по заказу и только для модели 2ТШ25Г600.

„„ Возможность снять толкатель с рельса в любом месте.

„„Принцип работы. Выдвижение штока гидроцилиндра осуществляется за счет усилия, возникающего при подаче гидравлической жидкости под давлением в поршневую полость. Происходит заклинивание упора шагового толкателя рычагами с зубчатыми вставками на головке рельса. Устройство толкает перемещаемое оборудование установленным на переднем упоре качающимся упором. При этом, передний упор перемещается с минимальным коэффициентом трения. После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость гидроцилиндра происходит возврат поршня в исходное положение с заклиниванием переднего упора посредством рычагов с обеспечением максимального коэффициента трения, при этом, упор шагового толкателя расклинивается. Поршень гидроцилиндра возвращается в исходное положение, толкатель перемещается в сторону перемещаемого оборудования. Цикл перемещения груза повторяют.



Параметры/Модель

2ТШ10Г400

2ТШ25Г600

Габариты толкателя, мм, ДхШхВ (возвышение над головкой рельса)

958х220х137

1315х250х210

Вес толкаемого груза по рельсам, тонн

на колесах, Ктк=0,05

200х2

500х2

на сухую, Ктс=0,15

70х2

170х2

Толкающее усилие, тс/ход поршня, мм

10х2/400

25х2/600

Рабочий объем масла, см3

650х2

2 310х2

Номин. давление в гидросистеме, МПа

52

65

Тип рельса

Р65(Р65К, Р50)

Р65(Р65К)

Масса, кг

41,6х2

108х2



Такелаж оборудования для энергетической отрасли

„„ Всего в различные монтажные и ремонтные организации было поставлено до 54 комплектов гидравлических рельсовых толкателей «Энерпром» и комплекты гидравлических домкратов, которые применялись для выгрузки силовых трансформаторов и высоковольтных шунтирующих реакторов с железнодорожной платформы или транспортера; перегрузки с железнодорожной платформы на транспортер; транспортировки от места выгрузки до места установки.

Использование гидравлических рельсовых толкателей позволяет обойтись без применения

полиспастов, тракторов, отпадает необходимость в сооружении якорей.

2ТШ25Г600
