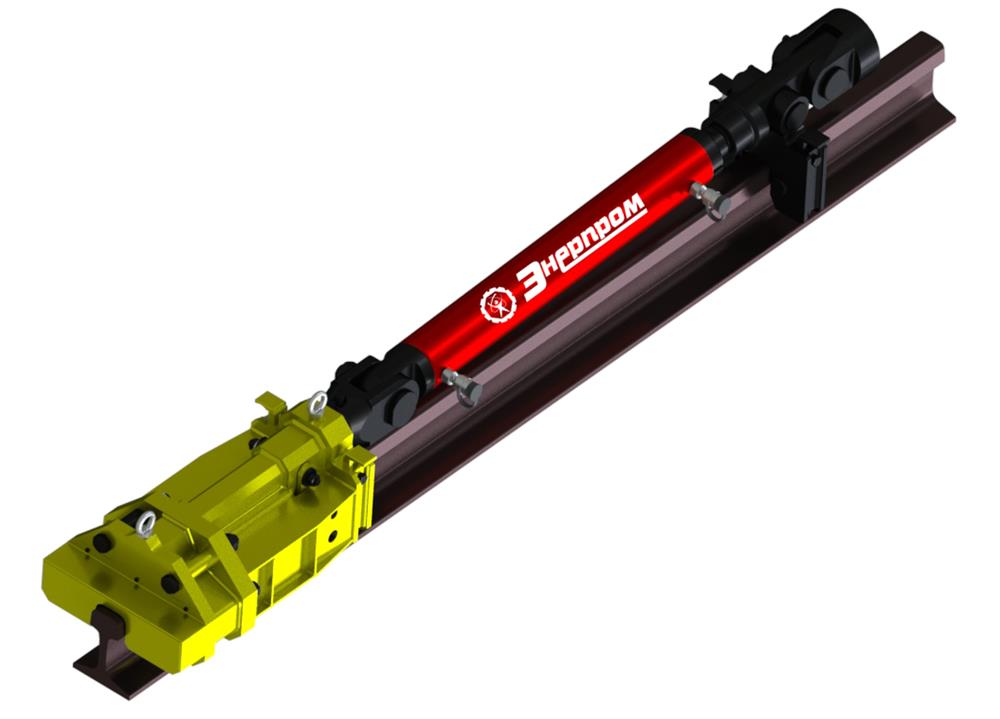

Гидравлический толкатель 2ТГ40Г600
Гидравлический толкатель 2ТГ40Г600 предназначен для производства такелажных работ с высокотоннажными объектами перемещением по рельсам типа Р75 (использование других типов рельс не допускается).
2ТГ40Г600 состоит из двух одинаковых толкающих гидравлических механизмов (гидроцилиндр с гидравлическим возвратом штока, упор передний, захват).
При подаче гидравлической жидкости под давлением в поршневую полость гидроцилиндра за счет возникающего усилия осуществляется выдвижение штока. Одновременно, с передачей усилия через специальные тяги, происходит предварительное и окончательное заклинивание захвата толкателя на головке рельса посредством клиньев с зубчатыми накладками.
Устройство толкает перемещаемое оборудование установленным на переднем упоре качающимся упором. При этом, передний упор перемещается с минимальным коэффициентом трения.
После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость гидроцилиндра происходит возврат поршня в исходное положение с заклиниванием переднего упора посредством рычагов с обеспечением максимального коэффициента трения, при этом, захват толкателя автоматически расклинивается.
Толкатель перемещается в сторону перемещаемого оборудования, поршень гидроцилиндра возвращается в исходное положение. Цикл перемещения груза повторяют.
