Насосные станции для гайковертов гидравлических, серия «Market»

Станция насосная с электроприводом предназначена для нагнетания гидравлической жидкости под давлением в рабочие полости силового модуля гайковертов гидравлических.

Станция насосная выполнена в климатическом исполнении УХЛ категорий размещения 2,3 ГОСТ15150. Температура окружающей среды от минус 30ºС до плюс 40ºС. Температура гидравлической жидкости должна быть в интервале от минус 10 ºС до плюс 60 ºС.

Рабочая жидкость: масла ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38.01281-82.

Рабочее положение- горизонтальное. Допускается наклон до 5º в любую сторону.

Особенности станции насосной серии «Market»

Сочетание функциональности и конкурентной цены.

Исполнение насоса 3-х- ступенчатое с автоматическим переключением ступеней.

Варианты исполнения: для привода одновременно работающих двух, или четырех гидравлических гайковертов.

Распределители с электромагнитным управлением.

Безуглеродные щетки электродвигателя обладают высокой стойкостью к износу.

Бак и защитная рама изготовлены из алюминиевого сплава.

Маслоохладитель вентиляторного типа с датчиком температуры масла обеспечивает непрерывную работу насосной станции в течение 24 часов.

Указатель уровня масла.

Малые вес и габариты насосной станции.

Управляющие компоненты электрошкафа реализованы на печатной плате и вместе с гидроаппаратурой обеспечивают:

  • автоматическое отключение при холостом режиме работы длительностью более 30 сек;
  • защиту электроцепи от перегрузки;
  • автоматическое прекращение подачи давления при завершении работы.

Для создания давления рабочей жидкости используется 3-х-ступенчатый радиально-поршневой насос с автоматическим переключением ступеней.

Все клапаны картриджного типа.

Технические характеристики



Артикул

Номин. давление, МПа

Номин. подача, л/мин

Объем бака, л

Потребляемая мощность, кВт/ Напряжение, В

Габариты, ДхШхВ, мм

Масса, кг

1-я-ст

2-я-ст

3-я-ст

1-я-ст

2-я-ст

3-я-ст





7,6





1,1/220





400×310×440





26

2TEV8\0,8PEСM



6



32



70



8



1,6



0,8

4TEV8\0,8PEСM



Станция насосная состоит из следующих узлов и агрегатов:

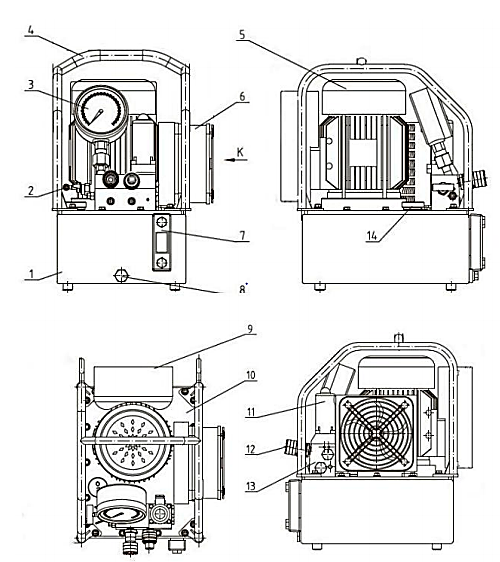

Масляный бак, 1; перепускной (предохранительный) клапан, 2; виброустойчивый, заполненный глицерином, аналоговый манометр,3; защитная рама, 4; электродвигатель, 5; маслоохладитель (вентилятор с датчиком температуры масла), 6; указатель уровня масла,7; сливное отверстие,8; электрошкаф, 9; крышка маслобака, 10; гидрораспределители, 11; полумуфты быстроразъемных соединений («ниппель» и «розетка»), 12; блок клапанов, 13; заливочное отверстие с пробкой «сапун», 14.

Управление насосной станцией, после подготовки к работе в соответствии с Руководством по эксплуатации, осуществляется с выносного проводного пульта ДУ двумя кнопками: ON/OFF и «Контроль».

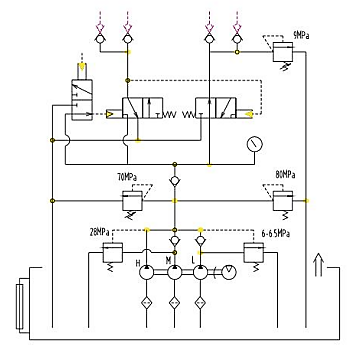

Гидравлическая схема насосной станции
