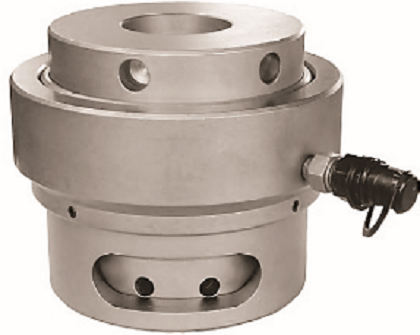

Домкраты тензорные с гравитационным (принудительным) возвратом поршня, серия ДТГ-М «Market»
Домкраты тензорные серии ДТГ-М Market с оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена.
Предназначены для общепромышленного применения.
Максимальное давление рабочей жидкости 150МПа.
Антикоррозионная защита посредством полировки с последующим чернением.
Сменные адаптеры для работы со шпильками различного типоразмера.
Индикатор хода поршня: красная линия на штоке предупреждает о недопустимости превышения нормативного хода поршня.
Основными составными частями домкрата являются: гидроцилиндр (нагрузочная ячейка) с полумуфтой БРСД (ниппель) и заглушкой; составной сменный адаптер.
В состав адаптера входят: проставка, тянущий стакан, обойма и вороток. Возможность заказа нескольких вариантов адаптера для одного домкрата позволяет обслуживать максимальное число шпилек с применением минимального количества домкратов.
Домкрат оснащен двумя портами (в корпусе внутренняя резьба G1/4, совместима с 1/4BSP), что обеспечивает подключение к источнику гидравлического давления и возможность создания системы домкратов для выполнения синхронной затяжки крепежа. Один порт с быстроразъемным соединением «ниппель» (БРСД/150) с внутренней резьбой G1/4, который присоединен к домкрату посредством переходника с наружной резьбой G1/4 с обоих концов, другой порт-с заглушкой. Тензорные домкраты, по заказу дооснащенные дополнительными БРСД/150 с переходниками вместо заглушки, при последовательном соединении посредством РВД с полумуфтами «розетка» позволяют выполнять синхронную затяжку крепежа используя насосную станцию, или ручной насос.
Длина выступающей над гайкой части шпильки должна быть не менее одного диаметра шпильки.
Технические характеристики
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|

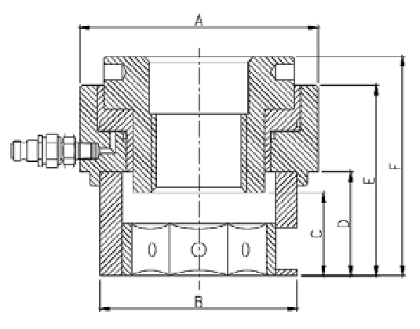

Модель | Варианты адаптера | Макс. усилие, тс/кН, при давлении 150 МПа | Площадь поршня, см2/ход поршня, мм | Размеры, мм | Масса, кг | |||||
| A | B | C | D | E | F | ||||||
|
|
ДТГ34-20М | А34М20М | 34,5/338 | 22,55/8 | 85 | 55 | 23 | 25 | 74 | 86 | 3,5 |
|
|
ДТГ34-22М | А34М22М | 59 | 25 | 27 | 76 | 88 |
||||
|
|
ДТГ34-24М | А34М24М | 66 | 27 | 29 | 78 | 90 |
||||
|
|
ДТГ50-24М | А50М24М | 49,6/486 | 32,43/8 | 109 | 90 | 105 | 5,5 |
|||
|
|
ДТГ50-27М | А50М27М | 72 | 30 | 32 | 93 | 108 |
||||
|
|
ДТГ50-30М | А50М30М | 78 | 33 | 35 | 96 | 111 |
||||
|
|
ДТГ50-33М | А50М33М | 85 | 36 | 38 | 99 | 114 |
||||
|
|
ДТГ50-36М | А50М36М | 90 | 39 | 41 | 102 | 117 |
||||
|
|
ДТГ83-33М | А83М33М | 83/814 | 54,26/8 | 132 | 85 | 36 | 44 | 111 | 127 | 8 |
|
|
ДТГ83-36М | А83М36М | 94 | 39 | 47 | 116 | 130 |
||||
|
|
ДТГ83-39М | А83М39М | 98 | 42 | 50 | 119 | 133 |
||||
|
|
ДТГ83-42М | А83М42М | 105 | 45 | 53 | 122 | 136 |
||||
|
|
ДТГ101-39М | А101М39М | 101/989 | 66,03/10 | 150 | 98 | 41 | 51 | 135 | 12 |
|
|
|
ДТГ101-42М | А101М42М | 105 | 44 | 54 | 125 | 138 |
||||
|
|
ДТГ101-45М | А101М45М | 110 | 47 | 57 | 128 | 141 |
||||
|
|
ДТГ101-48М | А101М48М | 125 | 50 | 60 | 131 | 144 |
||||
|
|
ДТГ144-52М | А144М52М | 144/1413 | 94,14/10 | 174 | 132 | 53 | 56 | 132 | 145 | 17 |
|
|
ДТГ144-56М | А144М56М | 135 | 59 | 60 | 136 | 149 |
||||
|
|
ДТГ168-56М | А168М56М | 168/1649 | 109,84/12 | 198 | 138 | 154 | 21 |
|||
|
|
ДТГ168-60М | А168М60М | 144 | 63 | 65 | 143 | 159 |
||||
|
|
ДТГ168-64М | А168М64М | 150 | 67 | 69 | 147 | 163 |
||||
|
|
ДТГ168-68М | А168М68М | 158 | 71 | 74 | 152 | 168 |
||||
|
|
ДТГ217-72М | А217М72М | 217/2131 | 141,87/12 | 222 | 165 | 75 | 77 | 167 | 185 | 26 |
|
|
ДТГ217-76М | А217М76М | 170 | 79 | 81 | 175 | 193 |
||||
|
|
ДТГ259-76М | А259М76М | 259/2544 | 169,33/12 | 252 | 167 | 197 | 32 |
|||
|
|
ДТГ259-80М | А259М80М | 175 | 83 | 85 | 172 | 201 |
||||
|
|
ДТГ259-85М | А259М85М | 185 | 88 | 90 | 176 | 206 |
||||
|
|
ДТГ259-90М | А259М90М | 205 | 93 | 95 | 181 | 211 |
||||
|
|
ДТГ316-95М | А316М95М | 316/3101 | 206,6/12 | 282 | 215 | 98 | 100 | 189 | 224 | 38 |
|
|
ДТГ316-100М | А316М100М | 235 | 103 | 105 | 194 | 229 |
||||
|
|
ДТГ387-105М | А387М105М | 387/3793 | 253/12 | 318 | 240 | 108 | 110 | 203 | 238 | 52 |
|
|
ДТГ387-110М | А387М110М | 250 | 113 | 115 | 208 | 243 |
||||
|
|
ДТГ387-115М | А387М115М | 260 | 118 | 120 | 213 | 248 |
||||
