Система синхронной затяжки резьбовых соединений для работы во взрывоопасных средах

Предназначена для синхронной затяжки резьбовых соединений в условиях взрывоопасной среды. Продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Состав системы

Система состоит из следующего оборудования: четыре (или два) одновременно работающих гидравлических гайковерта кассетного, или торцевого исполнения; станция насосная с электроприводом, с электромагнитным автоматическим управлением, 4-х-постовая, взрывобезопасная; головки торцевые, ударные, взрывобезопасные из сплава Al-Cu, класс IIGaXIIIDaX требуемых типоразмеров; комплект рукавов высокого давления требуемой длины с быстроразъемными соединениями.

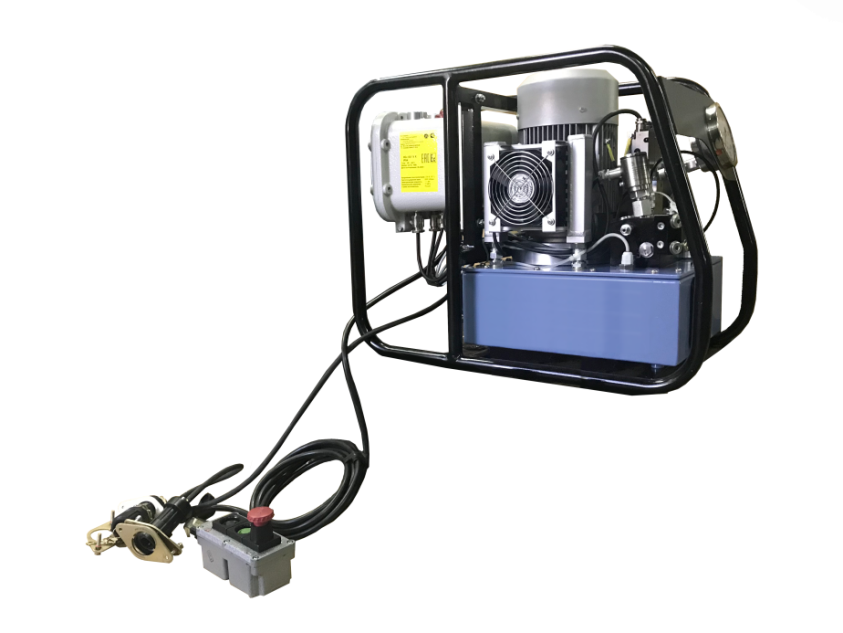

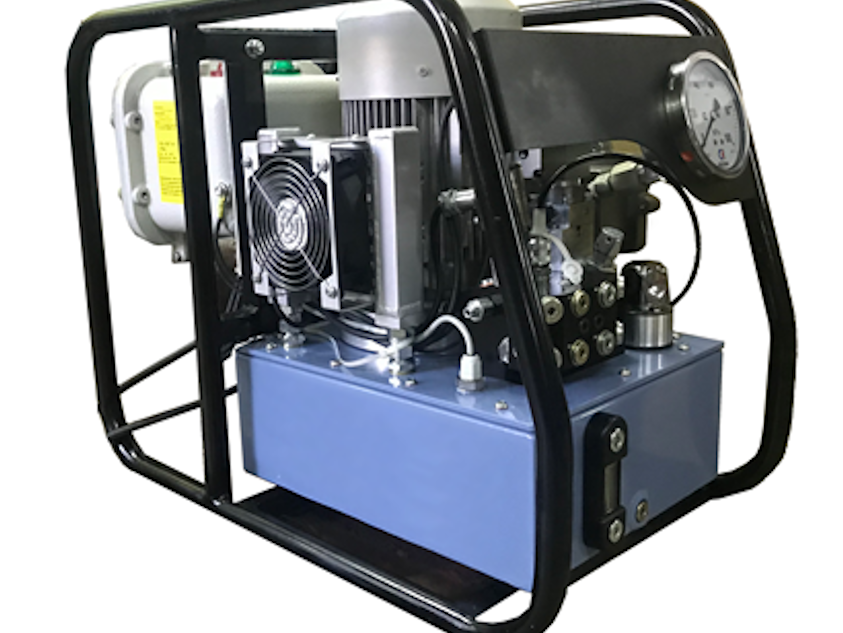

Станция насосная

Сертификат соответствия ТР ТС 012/2011 №ЕАЭС RU С-RU.АЖ38.В.00270/20. Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты IIGcIIBT4X. Уровень защиты от внешних факторов IP55.

Станция насосная, ВНЭА-2010-Б4-Х, с электроприводом, взрывобезопасная, класс взрывозащиты IIGcIIBT4X, 4-х-постовая, автоматическая/ручная подача, макс. давление на ½ ступенях, МПа, 7/70, подача на ½ ступенях, 7,5/0,9 л/мин, полезный объем бака 10 л, 1.1 кВт, 220В, пульт ДУ, манометр, защитная рама, маслоохладитель.

Предназначена для привода до 4-х-одновременно работающих гидравлических гайковертов. Режим автоматического управления обеспечивается реле времени посредством установки требуемой длительности, в секундах, рабочего цикла. Система охлаждения — автоматическая, принудительная. Диапазон температуры окружающей среды, ºС, от -40 до +40. Габариты, мм, не более: длина Х ширина Х высота: 650х390х510. Масса (без масла), кг, 55.

Станция насосная ВНЭА-2010-Б4-X поставляется в комплекте с взрывозащищенными электрощитом, пультом ДУ и кабелями.

Варианты применяемых гайковертов гидравлических в зависимости от требований Заказчика:

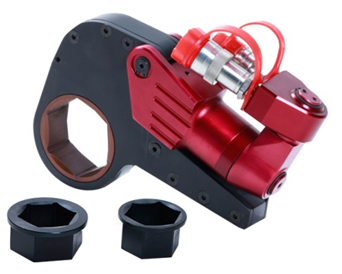

Гайковерты гидравлические кассетные, серия Evolution

Большой выбор по диапазону значений крутящего момента и размера кассеты под ключ

Модель

Диапазон значений крутящего момента, Нм

Размер кассеты, S, мм (под ключ)

TEV-25C

232-2414

19, 22, 27, 30, 32, 34, 36, 41, 46, 50, 55, 60

TEV-55C

585-6474

34, 36, 41, 46, 50, 55, 60, 65, 70, 75, 80

TEV-100C

1094-11774

41, 46, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105

TEV-180C

1852-18521

50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 117

TEV-430C

4188-44593

80, 85, 90, 95, 100, 105, 110,115,117,120,125, 130, 135, 140, 145,150,155, 160, 165, 170, 175

TEV-480C

4379-48481

80, 85, 90, 95, 100, 105, 110, 115, 117, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175



Минимальные размеры рабочей части кассеты

Модель

Диапазон значений крутящего момента, Нм

Размер кассеты, S, мм (под ключ)

TEV-30C-H

262-3068

19, 22, 27, 30, 32, 34, 36, 41, 46, 50, 55, 60

TEV-60C-H

537-6037

27, 30, 32, 34, 36, 41, 46, 50, 55, 60, 65, 70, 75, 80

TEV-144C-H

1173-14349

50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105

TEV-231C-H

2121-23124

70, 75, 80, 85, 90, 95, 100, 105, 110, 115

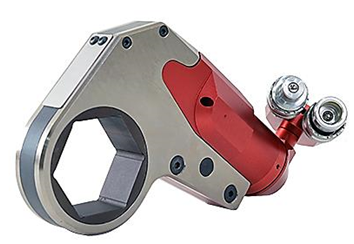

Гайковерты гидравлические кассетные, серия Market



Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена.

Модель

Диапазон значений крутящего момента, Нм

Размер кассеты, S, мм (под ключ)

TEV-24СM

237-2370

36, 41, 46, 50, 55

TEV-34СM

345-3446

36, 41, 46, 50, 55, 60

TEV-55СM

546-5458

46, 50, 55, 60, 65, 70, 75, 80

TEV-105СM

1055-10550

70, 75, 80, 85, 90, 95, 100, 105

TEV-185СM

1848-18484

80, 85, 90, 95, 100, 105, 110, 115

TEV-248СM

2481-24814

85, 90, 95, 100, 105, 110, 115, 120

TEV-290СM

2909-29089

90, 95, 100, 105, 110, 115, 120, 130

TEV-423СM

4231-42311

95, 100, 105, 110, 115, 120, 130, 145

TEV-520СM

5209-52088

120, 130, 145

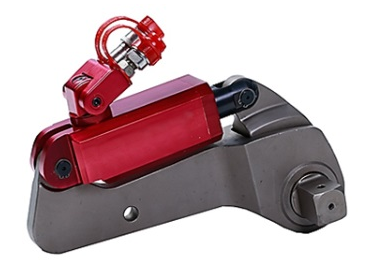

Гайковерты гидравлические со сменной головкой, серия Evolution

Большой выбор по диапазону значений крутящего момента

Модель

Диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV-11S

112-1120, квадрат 3/4"

22-46

TEV-18S

183-1837 Нм, квадрат 3/4"

24-55

TEV-45S

451-4512, квадрат 1"

32-75

TEV-80S

752-7528, квадрат 1-1/2"

41-85

TEV-110S

1078-10780, квадрат 1-1/2"

46-95

TEV-160S

1551-15516, квадрат 1-1/2"

55-105

TEV-280S

2666-26664, квадрат 2-1/2"

65-130

TEV-360S

3472-34725, квадрат 2-1/2"

75-145

TEV-500S

4866-48666, квадрат 2-1/2"

95-170

TEV-720S

7200-72000, квадрат 2-1/2"

105-180

Конфигурация корпуса оптимальна для эксплуатации, малые габариты и масса.

Модель

Диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV-17SS

172-1727, квадрат 3/4ʺ

24-55

TEV-45SS

452-4529, квадрат 1"

34-75

TEV-100SS

1006-10064, квадрат 1-1/2"

46-95

TEV-150SS

1497-14974, квадрат 1-1/2"

55-105

TEV-370SS

3699-36992, квадрат 2-1/2"

75-145

Гайковерты гидравлические со сменной головкой, серия Market

Большой выбор по диапазону значений крутящего момента. Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена

Модель

Диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV-18SM

185-1852, квадрат 3/4"

24-55

TEV-44SM

436-4364, квадрат 1"

32-75

TEV-78SM

779-7789, квадрат 1-1/2"

41-85

TEV-107SM

1072-10715, квадрат 1-1/2"

46-95

TEV-155SM

1553-15528, квадрат 1-1/2"

55-105

TEV-205SM

2050-20501, квадрат 2"

65-120

TEV-260SM

2617-26171, квадрат 2-1/2"

65-130

TEV-350SM

3493-34928, квадрат 2-1/2"

75-145

TEV-500SM

4963-49627, квадрат 2-1/2"

95-165

TEV-590SM

5912-59123, квадрат2-1/2"

75-175

TEV-700SM

7032-70135, квадрат 3"

105-180

Компактная встроенная реакционная опора, фиксированная в плоскости гайковерта, обеспечивает надежное восприятие нагрузки.

Диапазон значений крутящего момента максимально соответствует потребностям рынка, особенно для работы с тяжелонагруженными крепежными резьбовыми изделиями

Модель

Диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV-48SMS

485-4847, квадрат 1"

32-75

TEV-107SMS

1071-10712, квадрат 1-1/2"

46-95

TEV-151SMS

1512-15121, квадрат 1-1/2"

55-105

TEV-201SMS

2013-20130, квадрат 2"

85-115

TEV-290SMS

2909-29089 Нм, квадрат 2-1/2"

90-130

TEV-368SMS

3679-36795 Нм, квадрат 2-1/2"

95-145

TEV-606SMS

6058-60582 Нм, квадрат 2-1/2"

105-175

TEV-844SMS

8440-84403 Нм, квадрат 3"

105-180

TEV-1200SMS

12017-120176 Нм, квадрат 3-1/2"

≥200

TEV-1590SMS

15936-159355 Нм, квадрат 4"

≥200
