Назначение и область применения
Стенд модели СИ-Г-А-АМ-13,3/3-1/12-К-Р предназначен для проведения испытаний на герметичность арматуры, гидрокомпонентов. Стенд выполнен в климатическом исполнении У категорий размещения 2,3 по ГОСТ 15150-69. Температура окружающей среды при эксплуатации от плюс 2 °C до плюс 40 °C. Температура рабочей жидкости при запуске стенда от плюс 2 °C до плюс 40 °C.
Основные технические данные
Основные технические данные приведены в таблице ниже:
|
Наименование |
Ед. изм. |
Значение |
|
НАСОСНАЯ СТАНЦИЯ |
|
|
|
Подача РЖ, максимальная/минимальная |
л/мин |
12/3 |
|
Давление РЖ, минимальное/максимальное |
МПа |
1/13,3 |
|
Тип привода |
|
Пневматический |
|
Давление воздуха |
бар |
8,3 |
|
Расход воздуха |
м3/мин |
1-1,2 |
|
Объем гидробака номинальный |
л |
10 |
|
Рабочая жидкость |
|
Вода Эмульсии Масло гидравлическое |
|
Диапазон рабочих температур РЖ |
°С |
от +2 до +40 |
|

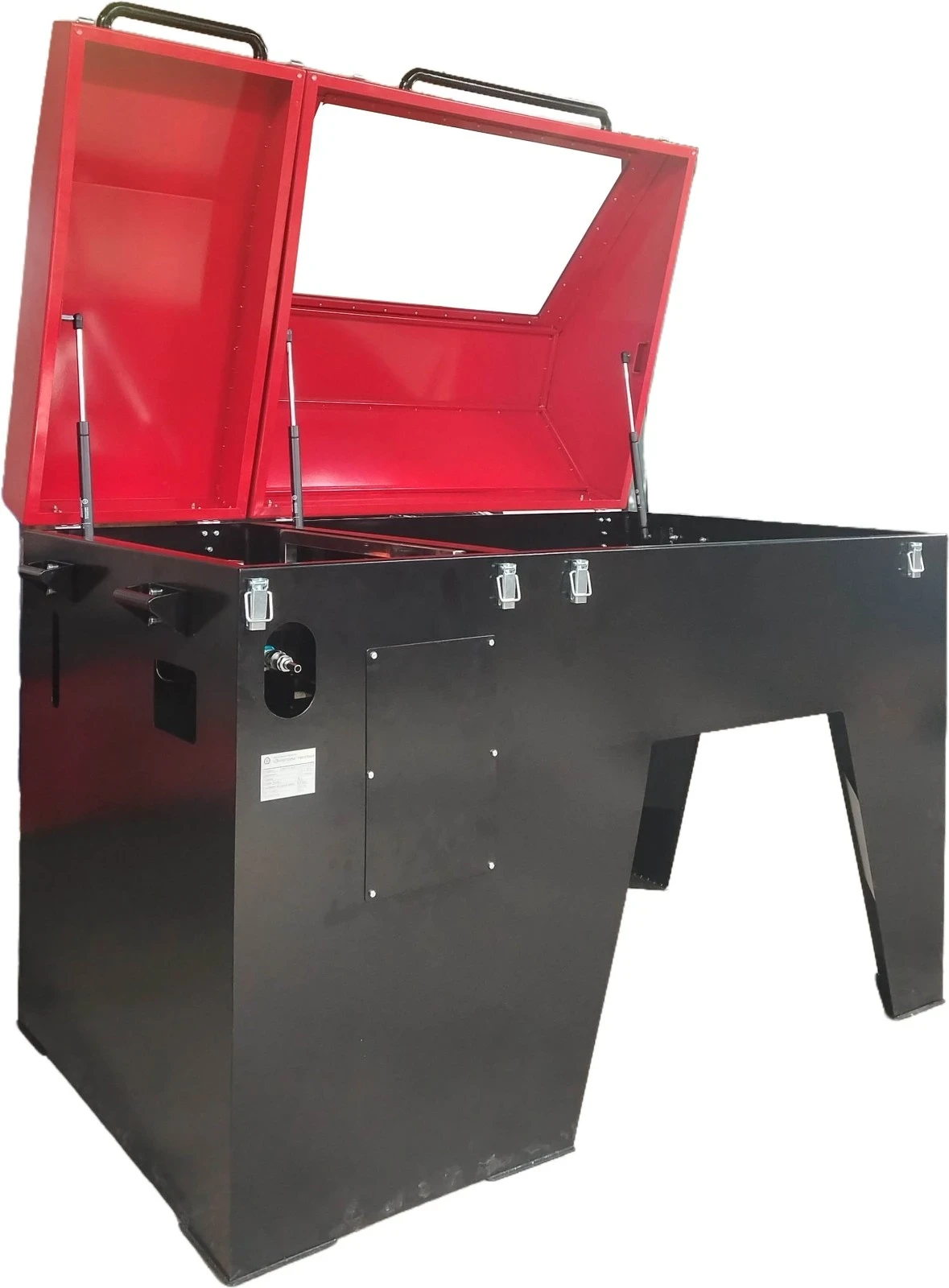

ИСПЫТАТЕЛЬНАЯ КАМЕРА |
|
|
|
Размеры испытательной камеры, номинальные (ДхШхВ) |
мм |
1050х880х510 (среднее значение) |
|
Глубина испытательной камеры |
мм |
590(среднее значение) |
|
Угол открытия крышки испытательной камеры |
град |
90 ±5 |
|
Количество отверстий для подключения испытуемого гидрокомпонента |
шт. |
1 |
|
Размер отверстий |
- |
К3/8 (3/8 NPT) |
|
СТЕНД |
|
|
|
Габаритные размеры (ДхШхВ) |
мм |
1600х900х1300 |
|
Масса |
кг |
140±15 |
