Трубогибы ручные механические
Ручные трубогибы для гибки труб из низкоуглеродистой стали

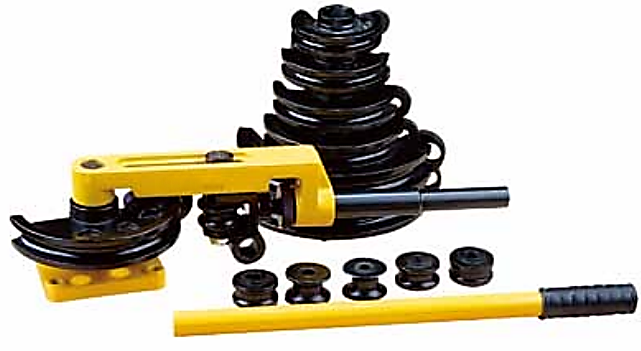

Трубогиб ТРМ-25/180 предназначена для точной гибки труб из низкоуглеродистой стали, Ду 10-25 мм, толщина стенки 0,8-2 мм, на угол до 180º.
Для работы с трубогибом его необходимо закрепить основанием на верстаке, установить требуемый комплект пуансон-ролик (в комплекте 7 типоразмеров), поворотом рукоятки выполнить гибку. Пуансоны легко заменять, степень прижима ролика обкатки регулируется специальным винтом на рукоятке. Оснастка (пуансоны, ролики) изготовлена из высокопрочной стали и долговечна. Комплект поставляется в прочном пластиковом кейсе.
Ручной трубогиб ТРМ-25/180 обеспечивает высокое качество гибки при постоянстве профиля трубы в месте сгиба.
Универсальные приложения: U-изгибы, встречные сгибы, лебединая шея и т.п.
Ду трубы, мм (мин. радиус гибки, мм/ толщина стенки трубы из низкоуглерод., нерж. стали, мм /толщина стенки медной трубы, мм):
- 3/8ʺ (42/0, 8/1, 0),
- 1/2ʺ (50, 5/1, 0/1, 2),
- 9/16ʺ (55, 5/1, 0/1, 2),
- 5/8ʺ (68, 5/1, 0/1, 2),
- 3/4ʺ (77/1, 0/1, 2),
- 7/8ʺ (98, 5/1, 2/1, 5),
- 1ʺ (97/2, 0/1, 6).
Ручные трубогибы для гибки медных и многослойных композиционных труб

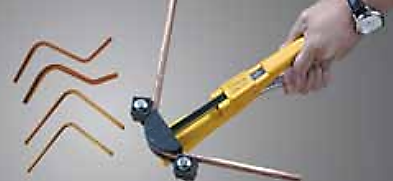

Модели ТРМ-22/90, ТРМ-22/90А предназначены для точной гибки мягких медных труб, медных труб с покрытием и многослойных композиционных труб, Ду 6-22 мм, на угол до 90º одной рукой.
Универсальное применение в водопроводных, отопительных системах, установках кондиционирования, холодильных, гидравлических и т.п.
Особенности
- Трубогбы обеспечивают точную гибку, даже в ограниченном пространстве.
- Удобная и быстрая замена гибочных элементов.
- Надежный храповый механизм. Быстрый отпуск и возврат
- Нейлоновое покрытие гибочных элементов минимизируют трение и обеспечивает оптимальный изгиб.
Универсальные приложения: U-гибка, встречные сгибы, лебединая шея и т.п.

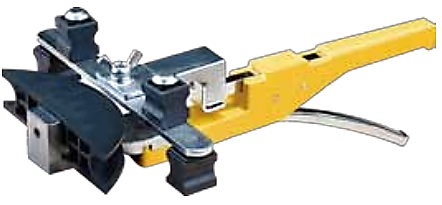

Модель ТРМ-22/90А включает устройство для обратной гибки.

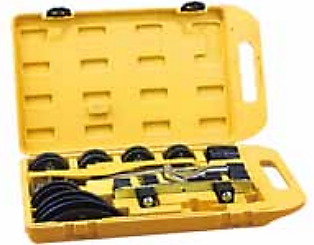

Трубогибы ТРМ-22/90, ТРМ-22/90А поставляются в пластиковом кейсе.
Технические характеристики ручных трубогибов
|
Артикул |
Внешний диаметр трубы, мм |
Ду трубы (набор пуансонов), дюйм (мм) |
Толщина стенки трубы, мм |
Масса, кг |
Габариты кейса, ДхШхВ,мм |
|
ТРМ-25/180 |
16-33 |
3/8”(10); 1/2” (12); 9/16”(14); 5/8” (16); 3/4”(19); 7/8”(22); 1”(25) |
0,8-2 |
27,6 |
670х190х420 |
|
ТРМ-22/90 |
8-24 |
1/4”(6); 5/16”(8); 3/8”(10); 1/2” (12); 5/8” (16); 3/4”(19); 7/8”(22) |
1,0 |
4,5 |
550х320х90 |
|
ТРМ-22/90А |
5,1 |
