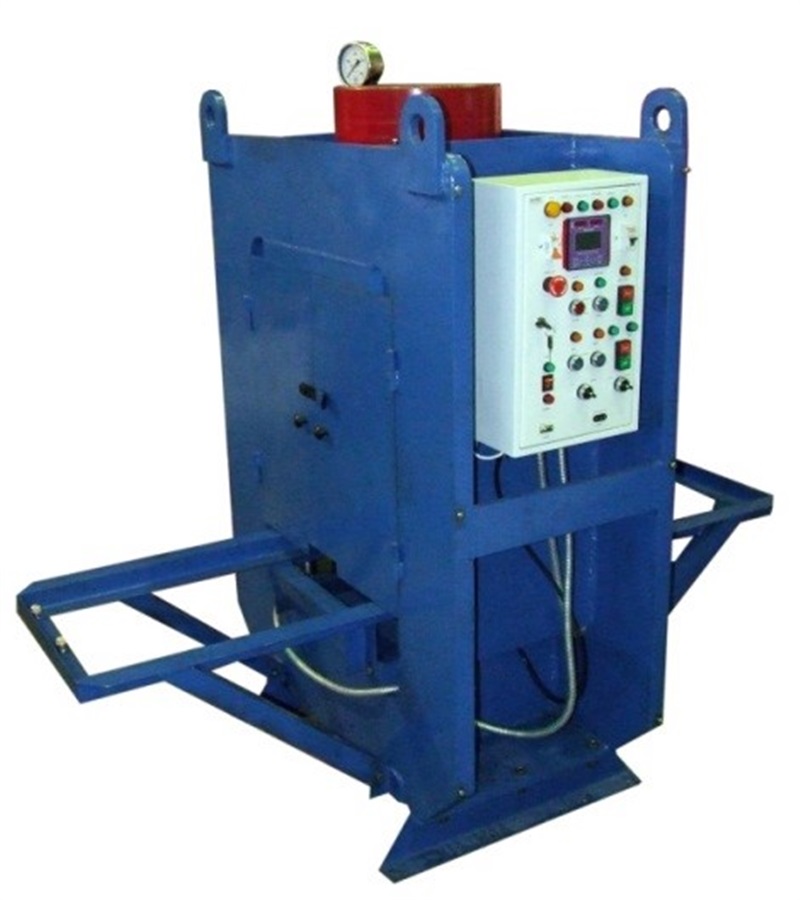

Стенд СИ-2500 ЭПА для испытания эластомерных поглощающих аппаратов автосцепок

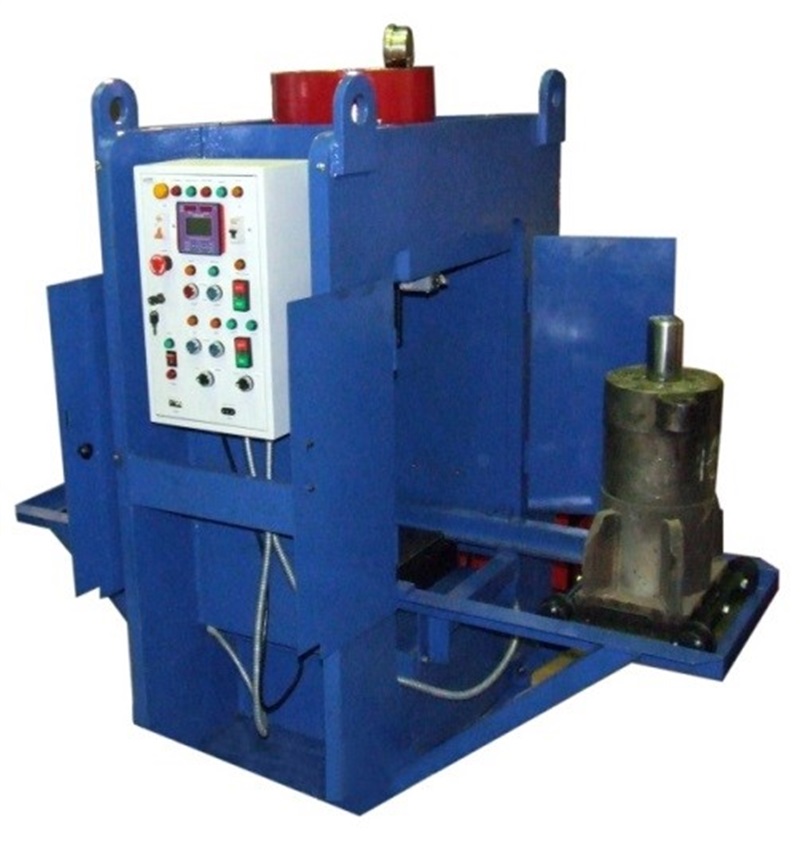

Стенд СИ-2500 ЭПА предназначен для испытания эластомерных поглощающих аппаратов автосцепок класса АПЭ-120И.500, АПЭ-95-УВЗ и АПЭ-90-А.800 с целью определения параметров статической силовой характеристики их работы в соответствии с техническими условиями на испытания.

Технические достоинства стенда для испытания поглощающих аппаратов СИ-2500 ЭПА:

• следящий гидравлический привод позволяет с высокой точностью воспроизводить заданные параметры нагружения испытываемого поглощающего аппарата;
• система управления на базе электронного регистратора «Параграф PL20», электронного датчика давления и лазерного датчика перемещения обеспечивает оптимальные функции по управлению процессом испытания и обработкой результатов;
• повышенная жесткость гидравлического нагружающего устройства и точность позиционирования обеспечивают высокую достоверность результатов испытаний;
• эргономичность в процессе эксплуатации.

Технические характеристики

СИ-2500 ЭПА обеспечивает выполнение следующих операций:

• доставку испытываемого изделия в рабочую зону;
• закрепление подвижного стола установки испытуемого ЭПА в рабочую позицию;
• прокачку испытуемого изделия;
• испытание изделия с записью диаграммы статической силовой характеристики.

Стенд оборудован средствами измерения, установленными на гидропрессе и гидростанции:

• манометр на насосной станции;
• манометр на силовом гидроцилиндре;
• электронный датчик давления для преобразования значения давления в силовом гидроцилиндре, эквивалентного усилию нагружения испытуемого изделия, в электрический сигнал, поступающий на пульт управления, для построения диаграммы (ось У) статической силовой характеристики работы изделия;
• лазерный датчик линейных перемещений для преобразования линейных перемещений штока силового гидроцилиндра в электрический сигнал, поступающий на пульт управления, для построения диаграммы (ось X) статической силовой характеристики работы изделия.

Стенд обеспечивает автоматическое  измерение, обработку и регистрацию результатов испытаний поглощающих аппаратов согласно методике СТ ССФЖТ ЦВ_ЦЛ 09.04-99 ( НБ ЖТ ЦВ-ЦЛ 022-2000. Нормы безопасности на железнодорожном транспорте. Устройства автосцепные подвижного состава железных дорог) с представлением их в виде протокола и диаграммы "Перемещение-Нагрузка".

Основные составные части стенда:

• гидропресс с пультом управления, соединенным с коробкой управления насосной станции электрическим кабелем, и включающим электронный регистратор «Параграф PL20»;

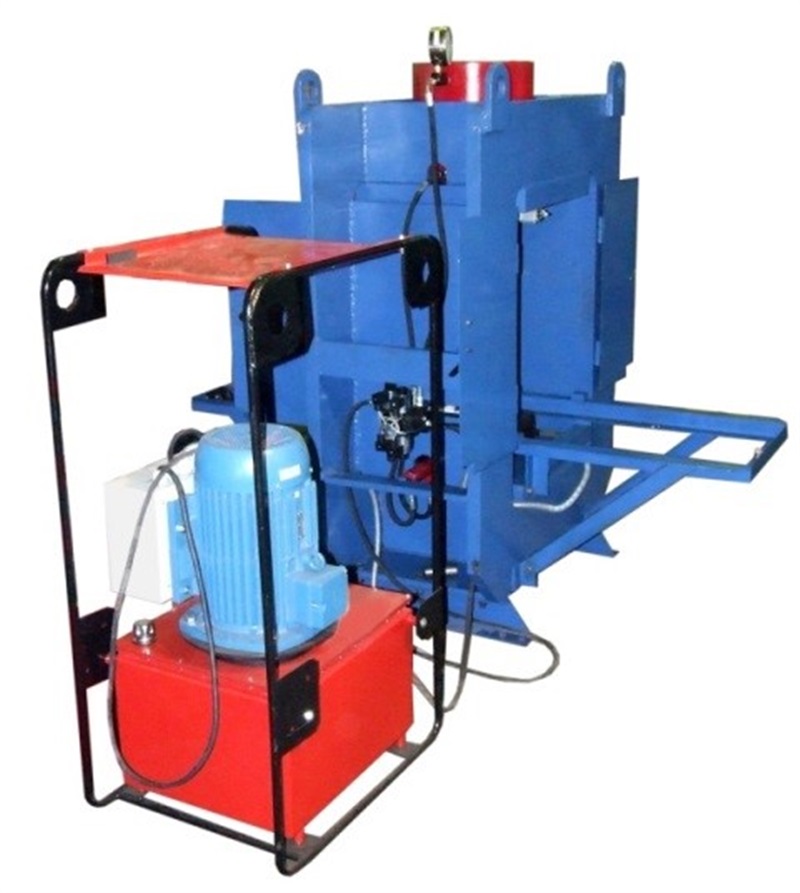

• гидравлическая насосная станция с коробкой управления предназначена для подачи рабочей жидкости заданных параметров в силовой гидроцилиндр и гидроцилиндр крепления подвижного стола. Эксплуатация стенда рассматривается в комплекте с гидравлической насосной станцией модели НЭЭ32-5,0И40Т1: ном. давление 32 МПа, ном. подача 5 л/мин, бак 40 л, напряжение электропитания 380 В.

• рукава высокого давления, соединяющие гидросистемы пресса и насосной станции.

Режимы работы стенда для испытания поглощающих аппаратов СИ-2500 ЭПА

Режим «НАЛАДКА»

Данный режим ручного управления работой стенда используется для наладки и подготовки стенда к работе в автоматическом режиме (для проведения «Прокачки» и «Испытания» испытуемого ЭПА).

Выбор и рассчет «Уставок» выходных реле регистратора производится исходя из технических требований к проверяемым характеристикам испытуемых аппаратов и их конструктивных паспортных данных для данного класса ЭПА.

Режим "Прокачка" испытуемого изделия

Осуществляется в автоматическом режиме и управляется с пульта.

На протяжении цикла прокачки работают преобразователь линейных перемещений и датчик давления. Сигналы от них поступают на измерительные входы регистратора-самописца «Параграф», в котором производится запись графической диаграммы «Перемещение-Нагрузка» статической силовой характеристики работы испытуемого изделия в энергонезависимую электронную память прибора (на протяжении прямого и обратного ходов штока испытуемого изделия).

Режим "Испытание"

Работа стенда в данном режиме аналогична работе в режиме "Прокачка".

Графическая диаграмма статических испытаний проверяемого ЭПА из электронной памяти (архива) регистратора «Параграф» с помощью внешнего ПК и принтера распечатывается на карту контроля для оформления Протокола испытаний аппарата. Просмотр графической диаграммы испытаний ЭПА на экране ПК и распечатку изображения на принтере можно проводить, как в процессе проверки аппарата, так и после его завершения.

Комплект поставки стенда СИ-2500 ЭПА:

-гидропресс с пультом управления стендом; -стол для установки ЭПА; -проставка (переходник) для испытания ЭПА класса АПЭ-95-УВ3; -комплект РВД (2 шт);

-насосная станция НЭЭ32-5,0И40(60)-Т1-В (модель и исполнение насосной станции согласовываются с Заказчиком);

-руководство по эксплуатации стенда, объединенное с паспортом; руководство по эксплуатации насосной станции, объединенное с паспортом; руководство по эксплуатации электронного регистратора «Параграф PL20», объединенное с паспортом.
