В данном разделе представлены домкраты-натяжители арматурного каната однопрядные, предназначенные для эффективного натяжения арматурных канатов при создании предварительно напряженных железобетонных конструкций, где требуется формирование сжимающих напряжений для достижения требуемой трещиностойкости. Данная технология находит применение в строительстве мостов с длинными монолитными пролетами, перекрытий промышленных, торговых и офисных зданий, ригелей, опорных балок перекрытий паркингов, градирен, резервуаров и других промышленных сооружений, защитных оболочек для ядерных реакторов, фундаментов и аэродромных покрытий. Эти домкраты позволяют точно и контролируемо натягивать арматуру, что критически важно для прочности и долговечности конструкций.
Описание и устройство домкратов-натяжителей

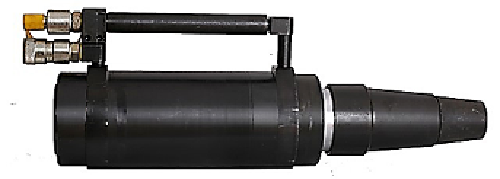

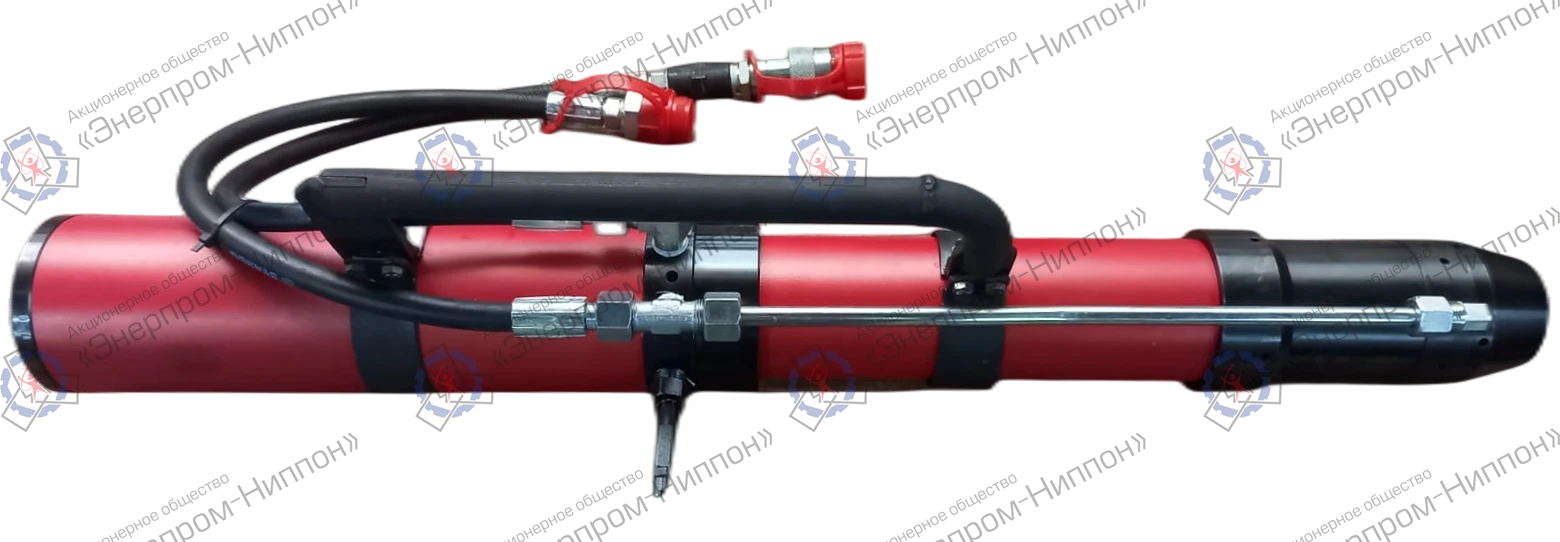

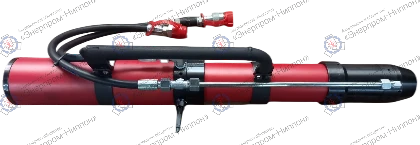

Домкрат-натяжитель представляет собой гидродомкрат с полым штоком и гидравлическим возвратом поршня. Он оснащен фронтально расположенной 3-х-лепестковой цангой для захвата каната при натяжении. Конструкция исключает раскручивание каната в момент нагружения и не требует пропускать канат с выходом за длину натяжителя. Домкрат оснащен предохранительным клапаном для защиты от перегрузки.
Для подключения к насосной станции посредством рукавов высокого давления требуемой длины, натяжитель снабжён двумя рукавами длиной по 500 мм, укомплектованных полумуфтами БРСД - к напорному рукаву, БРСН - на сливе.
Особенности:
- Номинальное давление: от 45 до 70 МПа.
- Усилие натяжения: от 10 до 30 тс.
- Ход поршня: от 200 до 600 мм.
- Компактная конструкция: Легкий вес и небольшие габариты обеспечивают удобство работы в ограниченном пространстве.
- Надежный захват каната: Специальная конструкция захватного механизма обеспечивает надежную фиксацию арматурного каната.
- Простота эксплуатации: интуитивно понятное управление и минимальные требования к обслуживанию.
- Встроенный (или возможность подключения) манометр: обеспечивает визуальный контроль усилия натяжения.
- Защита от перегрузки: Встроенный (или опциональный) предохранительный клапан предотвращает перегрузку домкрата.
- Особое исполнение (модель ДП-НК1525Г200/1ЕМ): Оснащен удлиненным упором, L-170 мм, диаметр упора мин. 54 мм, и удлиненным поршнем поджима для выполнения работ при близко расположенных анкерах.
Применение:
- Предварительное напряжение железобетонных конструкций.
- Строительство мостов и путепроводов.
- Монтаж сборных железобетонных элементов.
- Реконструкция и усиление строительных конструкций.
Преимущества домкратов-натяжителей
- Высокая точность натяжения: обеспечивает равномерное распределение нагрузки и оптимальную прочность конструкции.
- Экономия времени и затрат: ускоряет процесс натяжения арматурного каната, снижая трудозатраты.
- Безопасность: Надежная конструкция и защита от перегрузки гарантируют безопасную работу.
- Долговечность: Высококачественные материалы и компоненты обеспечивают длительный срок службы.
Выбор домкрата-натяжителя и насосной станции
При выборе домкрата-натяжителя необходимо учитывать усилие натяжения, диаметр арматурного каната и требуемый ход поршня. Также необходимо правильно подобрать насосную станцию, учитывая рабочий объем домкрата, требуемое давление и скорость работы, доступное напряжение (220В или 380В), удобный тип управления (ручное, с пульта, ножное) и необходимый размер бака. При заказе домкрата необходимо указать диаметр арматурного каната.
Важно! Заказывать, как ЗИП, в базовом варианте для применения с канатом диаметром 12,5 мм. 3-х-лепестковый клин К- 34/12,5; для каната диаметром 15,2 мм клин К-34/15,2; для каната 15,7мм клин К-34/15,7; для каната 18мм клин К-42/18.
Обратитесь к нашим специалистам для получения консультации и подбора оптимальной модели домкрата и насосной станции к нему.

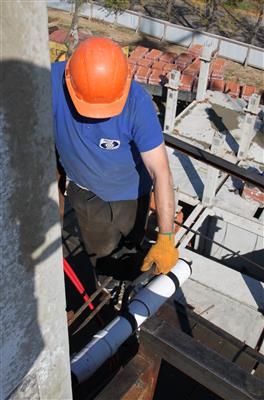

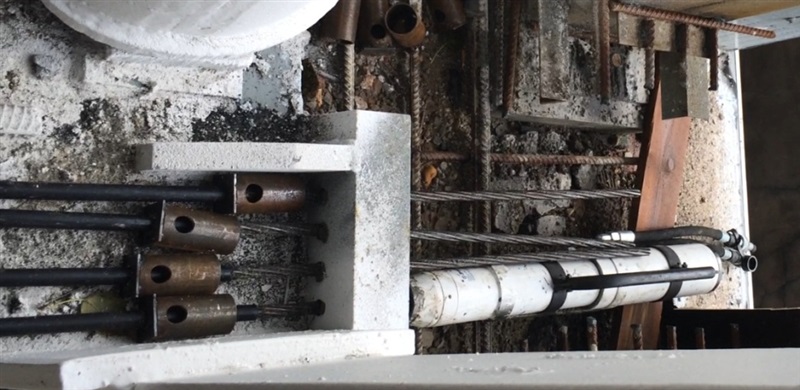

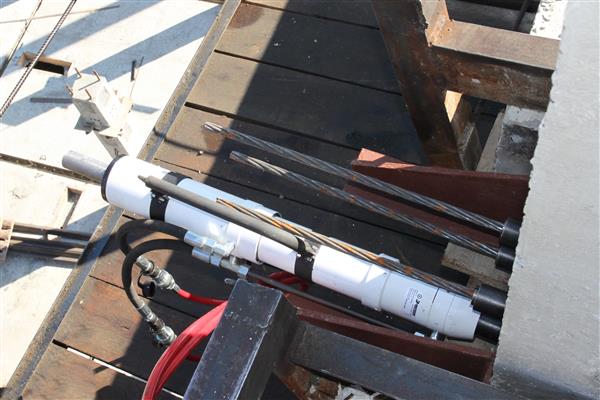

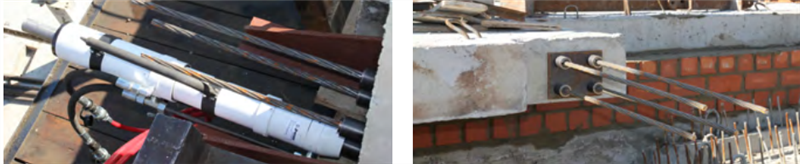

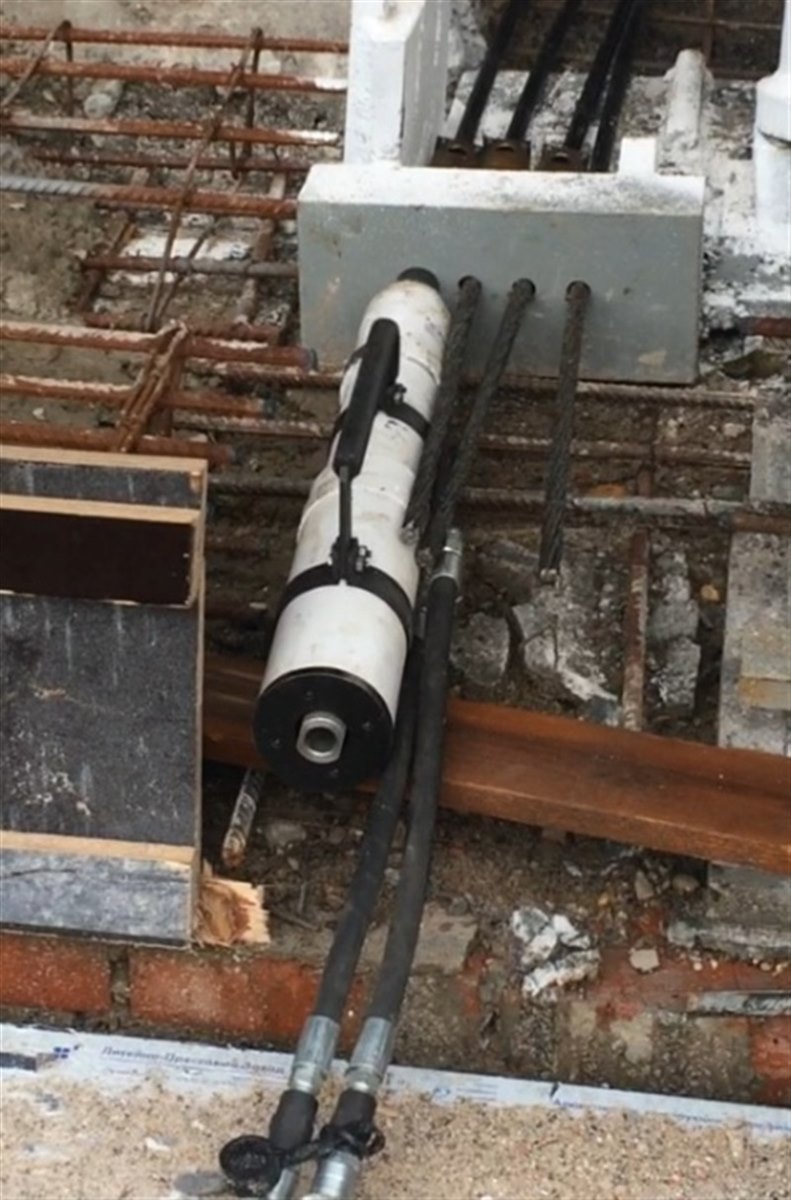

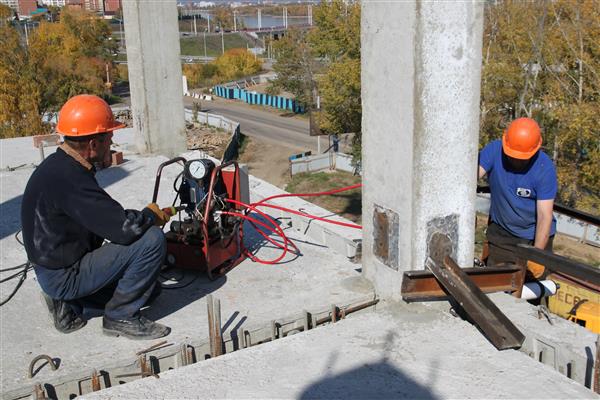

Примеры применения домкрата-натяжителя
Читайте статью о применении натяжителя ДП-НК1525Г150/1Е при строительcтве жилых домов
Читайте статью о применении натяжителя ДП-НК1525Г150/1Е при реконструкции павильона № 57 на ВДНХ
