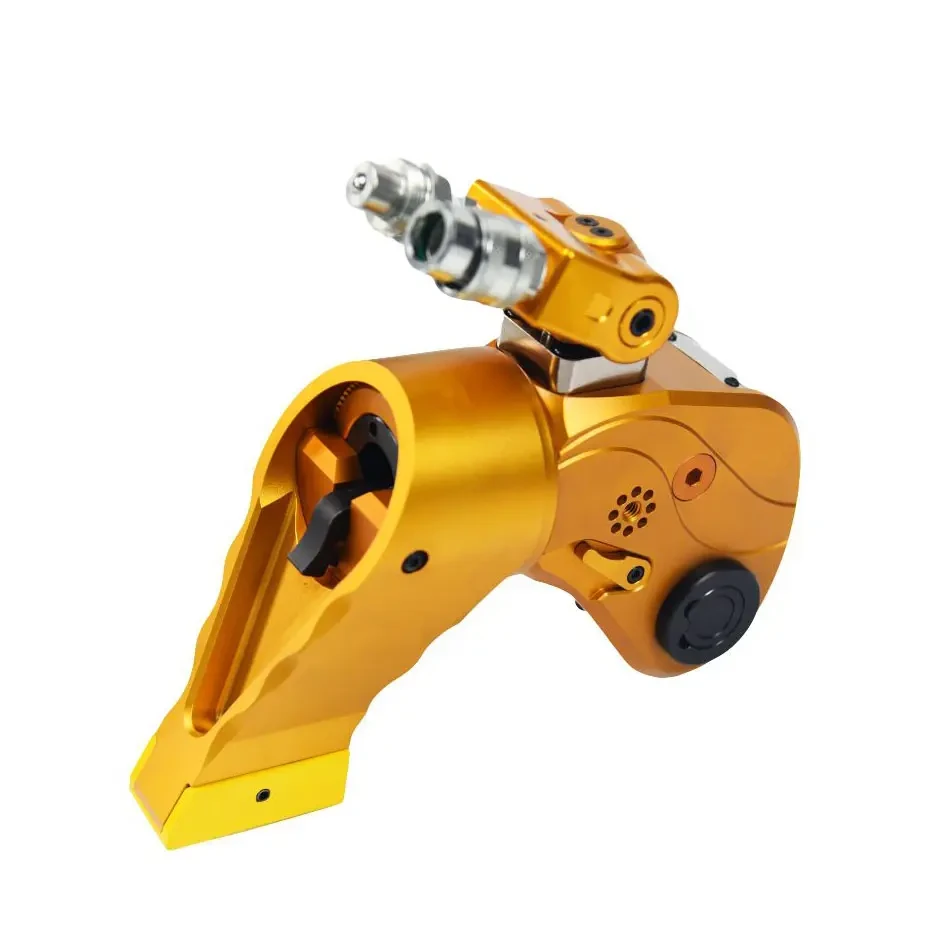

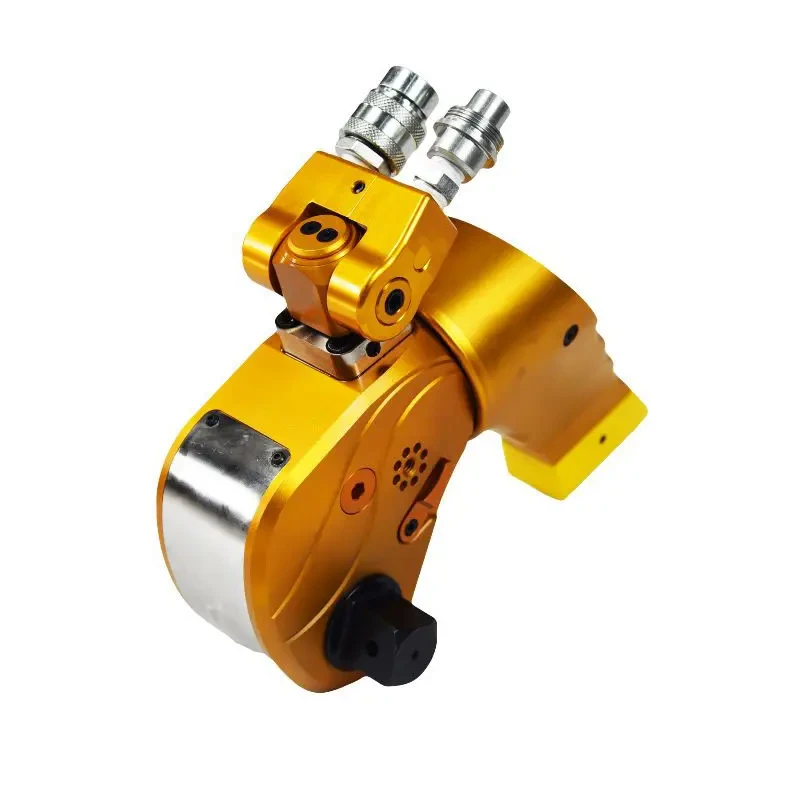

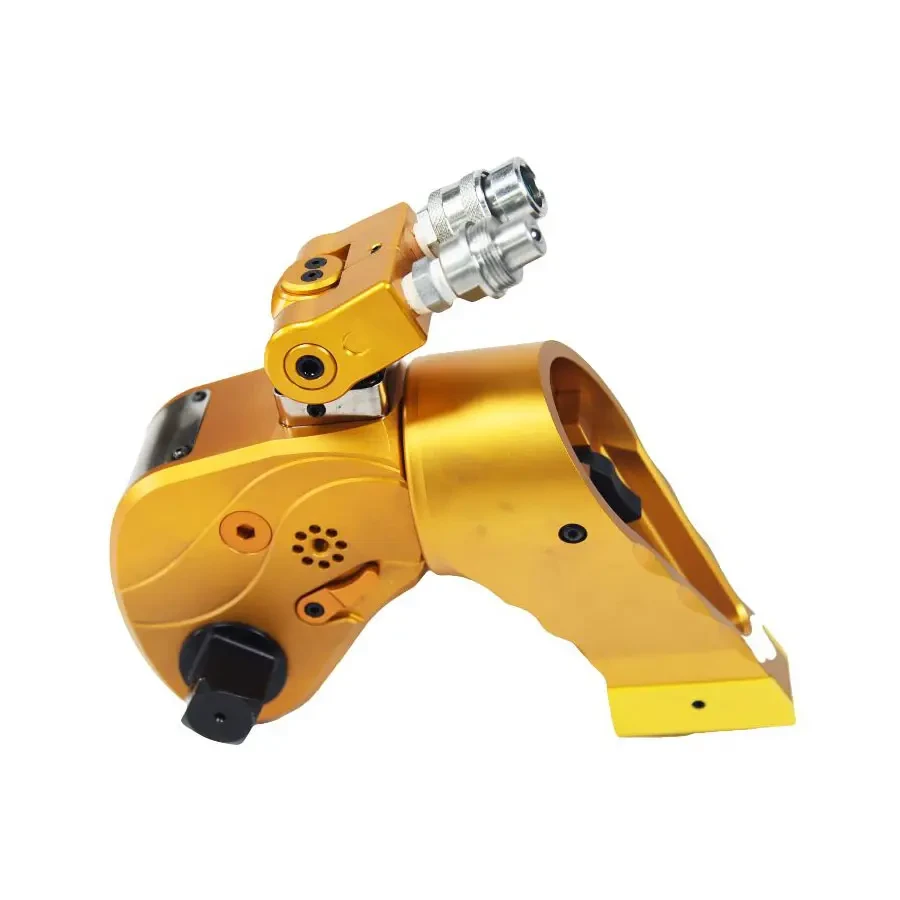

Серия ATWS (6 моделей от 183 до 26000 Нм, 70МПа, размер под ключ от 16 до 90 мм)
·
Основные характеристики гайковертов серии ATWS
- Максимальное рабочее давление - 70 МПа.
- Точность крутящего момента составляет ±3%.
- 6 моделей в диапазоне от 183 до 26000 Нм, которые подходят для большинства типоразмеров резьбовых соединений и являются наиболее универсальными из доступных на рынке.
- Новая конструкция шарнирного соединения БРС с вращением на 360° для подключения РВД обеспечивает удобный подвод рабочей жидкости.
- Таблица давления и крутящего момента нанесена лазерной гравировкой, что обеспечивает удобную регулировку.
- Компактная конструкция, выполненная из высококачественного алюминиево-титанового сплава, значительно повышает прочность корпуса гайковерта.
- Опорный рычаг с вращением на 360° позволяет устанавливать его в любом доступном положении.

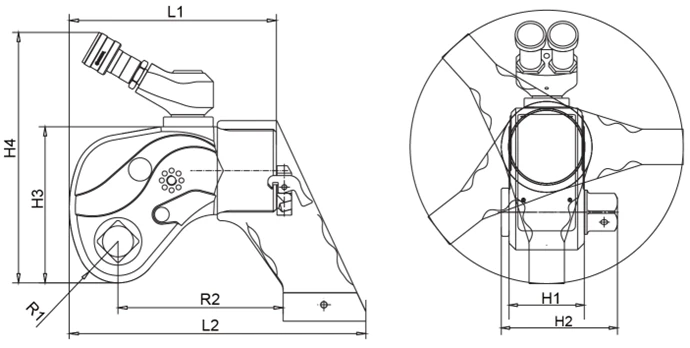

На фото: Габаритный чертеж торцевого гайковерта серии ATWS
|
Модель |
1ATWS |
3ATWS |
5ATWS |
8ATWS |
10ATWS |
20ATWS |
|
Крутящий момент, Нм |
183~1837 |
455~4553 |
758~7580 |
1096~10952 |
1456~14560 |
2611~26000 |
|
Размер «под ключ» |
16-36 |
22-48 |
27-56 |
30-64 |
36-72 |
42-90 |
|
Масса, кг |
2.5 |
5 |
8 |
11 |
15 |
26.5 |
|
L1 |
136 |
170 |
204 |
220 |
241 |
303 |
|
L2 |
186 |
244 |
285 |
313 |
350 |
450 |
|
H1 |
50 |
68 |
80 |
90 |
103 |
120 |
|
H2 |
72 |
105 |
132 |
142 |
155 |
189 |
|
H3 |
96 |
128 |
152 |
167 |
184 |
222 |
|
H4 |
131 |
206 |
230 |
244 |
261 |
300 |
|
R1 |
26 |
34 |
41 |
47 |
51 |
61 |
|
R2 |
99 |
136 |
150 |
175 |
179 |
255 |
|
Квадрат |
3/4" |
1" |
1-1/2" |
1-1/2" |
1-1/2" |
2-1/2" |
