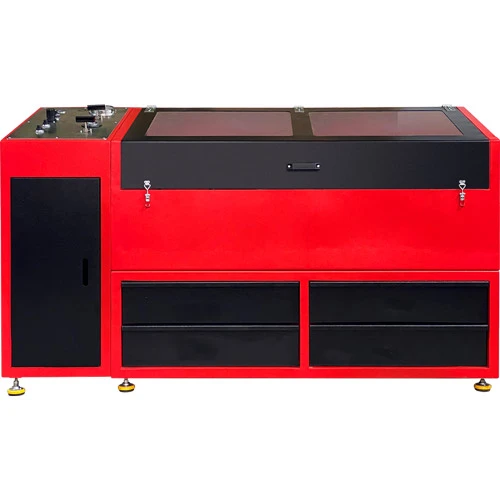

Стенд модели СИ-С-Р-АМ-250/0,15-2/0,85-К-Р-САОЗк-Ос предназначен для проведения статических испытаний рукавов высокого давления (РВД).

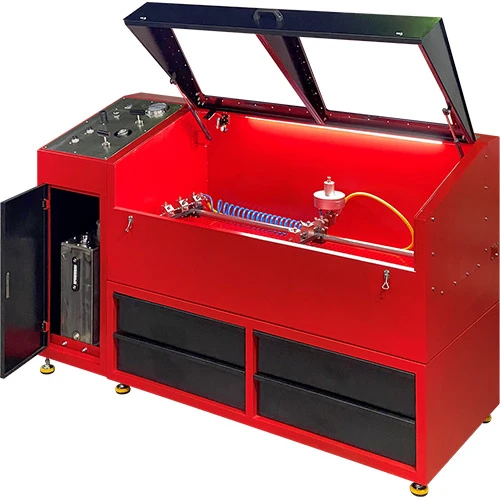

Для визуального контроля процесса испытаний в стенде предусмотрены бронированые смотровые окна и освещение зоны испытаний. Крышка испытательной камеры оборудована газовыми пружинами для лёгкого открытия и фиксации в открытом положении, а также системой автоматического отключения подачи давления при открытии крышки.

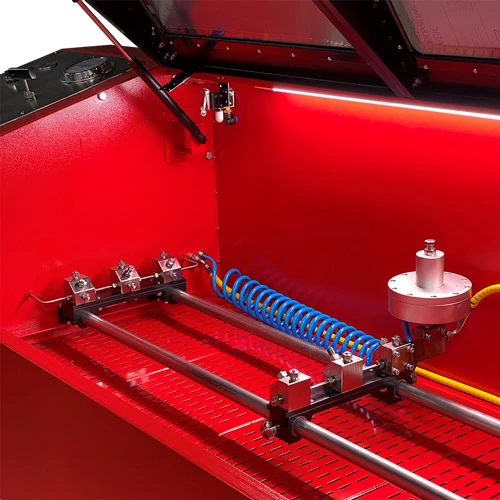

Стенд оборудован подвижным коллектором для тестирования РВД различных длин. Конструкция коллекторов позволяет испытывать одновременно несколько рукавов с различными углами концевой арматуры.
Съёмная боковина испытательной камеры позволяет при необходимости увеличить её объём путём присоединения дополнительной камеры.
Предусмотрена функция продувки РВД воздухом после тестирования. Имеется встроенный поддон, предназначенный для сбора рабочей жидкости, сливаемой при разрушении испытуемых рукавов.

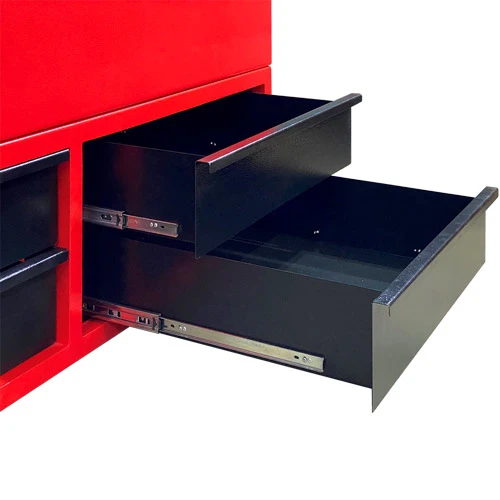

Стенд оборудован системой хранения с выдвижными ящиками.
Управление стендом выполняется вручную.
Возможно расширение функционала стенда под потребности заказчика.
| Наименование | Ед. измерения | Значение |
| Давление максимальное | МПа | 250 |
| Подача | л/мин | 0,15-0,85 |
| Тип привода | - | Пневматический |
| Объём бака | л | 30 |
| Давление воздуха | бар | 8,3 |
| Рабочая жидкость | - | Вода техническая ГОСТ 17.1.1.04-80,ВМГ3 ТУ38 101479-00; МГЕ-10А ОСТ 38 01281-82 |
| Расход воздуха | м³/мин | 0,9–1,2 |
| Температурный режим | °С | 2–40 |
| Гарантийный срок | мес | 12 |
| Размеры испытательной камеры номинальные (Д×Ш×В) | мм | 1600×800×400 |
| Количество отверстий в коллекторах для подключения РВД | шт | 9 |
| Размер отверстий в коллекторах для подключения РВД | " | 9/16″-18UNF |
