Установка для клёпки упорных угольников хребтовой балки УКЗУ-1

Ваш персональный менеджер: Александр:

УКЗУ-1 – профессиональная установка для выполнения клепальных работ при ремонте и производстве подвижного состава железных дорог, в частности для клепки заклепок крепления передних и задних упорных угольников хребтовой балки.

Опыт, накопленный в проведении клепальных работ, и тщательная конструкторская проработка позволили добиться наилучших рабочих показателей установки УКЗУ-1, высоких качества и скорости выполнения клепки. Использование клепальной установки УКЗУ-1 существенно сокращает время проведения работ, повышает производительность и безопасность труда.

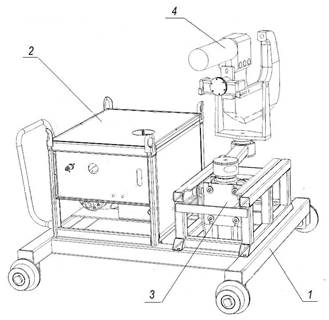

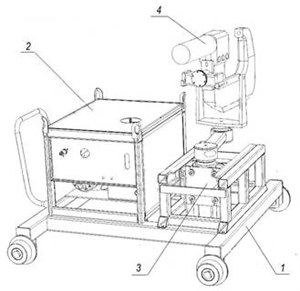

Комплектация

  • Транспортная тележка (1). Предназначена для размещения на ней сборочных узлов установки и обеспечения перемещения по рельсовому пути. Тележка состоит из сварной рамы, съемной рукоятки и четырех колес, установленных на осях.
  • Насосная станция НЭЭ-5,0И40Т1КЗ-В-Х (2). Предназначена для обеспечения работы системы гидропривода установки.
  • Механизм позиционирования (3). Предназначен для монтажа на нем гидравлического клепатора и обеспечения его работы в различных пространственных положениях. Механизм включает в себя монтажную раму 1 с установленным в ее направляющих на опорных роликах 3 подъемным механизмом 2, упорные ролики 4, поворотный рычаг 5 и поворотную вилку 6.
  • Гидравлический клепатор Кс40/290/190/210Г (4).

Насосная станция установки подключается к трехфазной электрической сети напряжением 380 В.

Порядок работы

Установка при помощи грузоподъемного средства устанавливается на рельсовый путь и перемещается по нему вручную под поднятым вагоном.

Подъем клепатора осуществляется при помощи гидроцилиндра, установленного в направляющих механизма позиционирования.

Управление механизмом позиционирования и гидравлическим клепатором осуществляется при помощи кнопочного пульта.

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Макс. усилие клепатора, тсМакс. рабочее давление в гидросистеме, МПаХод штока гидроцилиндра подъема, ммВысота рабочей зоны от УГР, ммРабочая глубина зева скобы, ммРабочая жидкостьВес, кгГабариты, ДхШхВ, мм
УКЗУ-1
40
51
200
1500...1700
290
масло ВМГЗ, МГЕ-10А
620
1720х1674х1410
Последнее обновление: 13.09.2018
