Стенды гидравлические для сборки и разборки гидроцилиндров, серия «СЕРВИС»

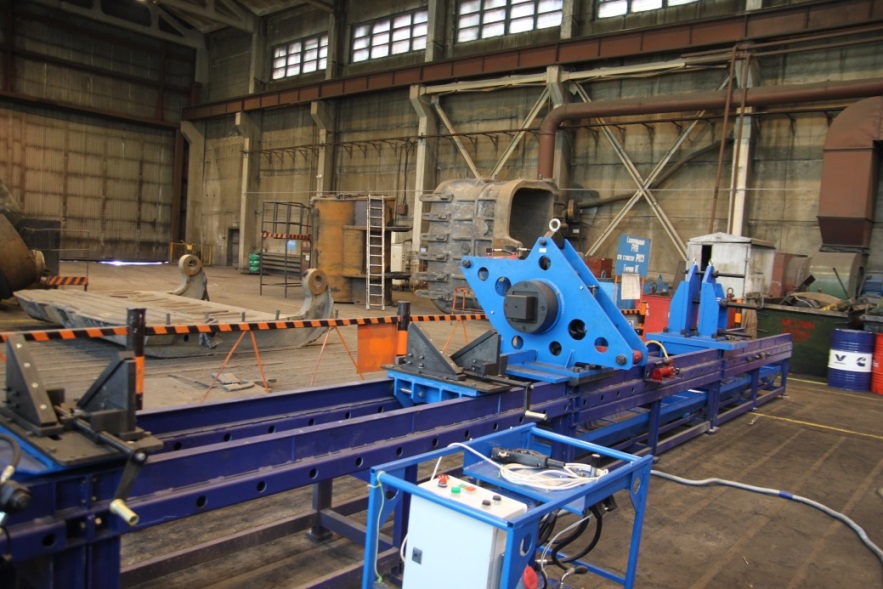

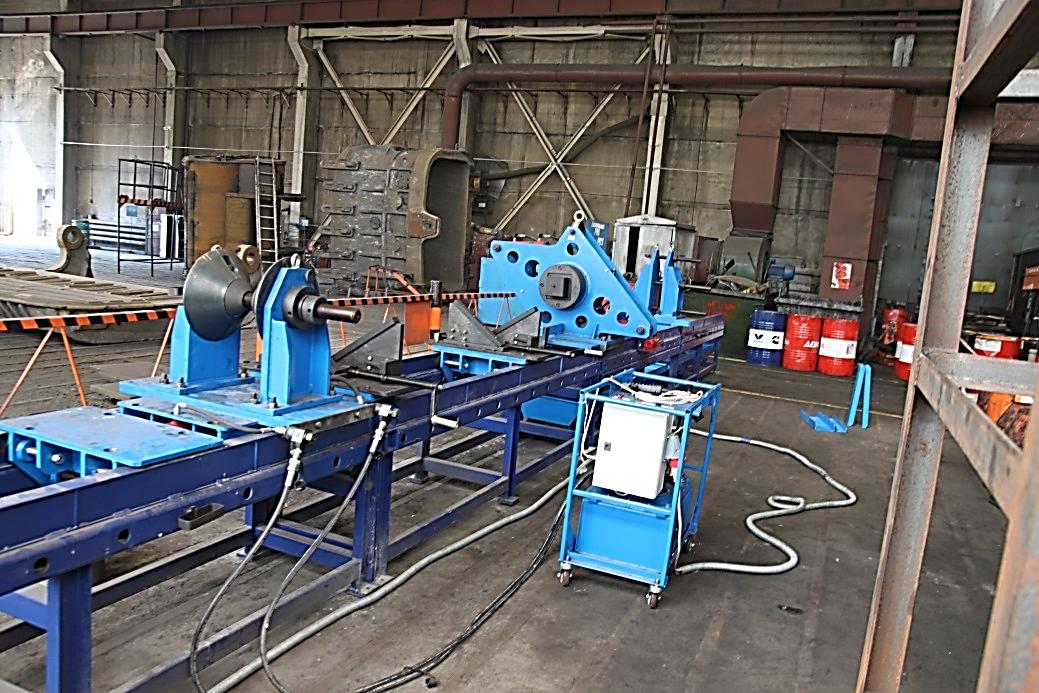

Гидравлические стенды серии «СЕРВИС» предназначены для сборки и разборки гидроцилиндров при проведении ремонтных работ, включая монтаж-демонтаж гидравлическим гайковертом буксы гидроцилиндра и гайки крепления поршня. В базовом варианте, стенды предназначены для работы с гидроцилиндрами, выполненными с проушинами на штоке и гильзе.

Виды работ, выполняемых с ремонтным гидроцилиндром (РГЦ) на стенде:

• закрепление РГЦ на опорах;
• срыв и откручивание буксы РГЦ с помощью: гайковерта, устройства захвата проушины гильзы РГЦ, опоры с зубчатыми секторами;
• разделение штока и гильзы (при разборке РГЦ) с помощью дискретно движущейся опоры с гидроприводом и отведение гильзы по стенду до зазора в 1500 мм;

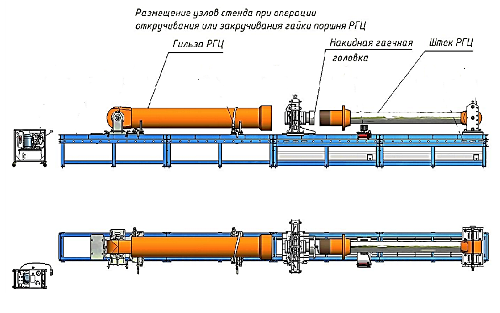

• срыв и откручивание гайки крепления поршня при помощи гайковерта;
• установка гайки крепления поршня с требуемым моментом затяжки;
• установка штока в гильзу при сборке РГЦ после ремонта при помощи подвижной опоры с гидроприводом;
• возможно проведение испытания собранного РГЦ на холостом ходу.

Примечание: гайковерт стенда ССГ-12Г8000 предназначен только для срыва и откручивания гайки крепления поршня РГЦ.

Общее устройство стендов

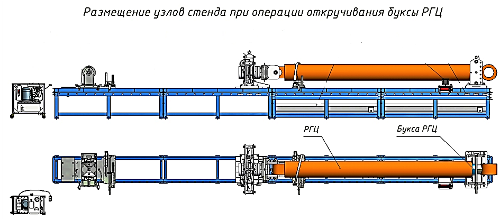

Стенды выполнены как пространственная металлоконструкция, собираемая из нескольких (например, из трех, или четырех 3-х метровых секций) в зависимости от длины ремонтных гидроцилиндров, причем две секции усиленные для восприятия крутящего момента, возникающего при откручивании или закручивании гайки крепления поршня на штоке РГЦ при использовании гайковерта, остальные – облегченные.

Секции рамы соединены между собой болтовыми соединениями. На боковых стенках секций, в квадратных трубах, имеются отверстия с шагом 250 мм для пальцев, фиксирующих узлы стенда на раме. Внутри усиленных секций размещены два поддона для слива пролившейся РЖ.

Для очистки поддонов от РЖ имеются шаровые краны, поддоны снабжены роликами для монтажа и демонтажа на раме.

Стенды оснащены:

• подвижным регулируемым опорным элементом штока (вертикальная регулировка, поперечная регулировка) и неподвижным опорным силовым элементом, фиксирующим проушину штока гидроцилиндра;
• подвижными регулируемыми опорными элементами для укладки гильзы гидроцилиндра (поперечная регулировка, вертикальная регулировка) и ее продольного перемещения вдоль рамы стенда при разборке и сборке гидроцилиндра. Предусмотрена фиксация гильзы на опорном элементе прижатием грузовым ремнем или цепью;
• съемным гидрогайковертом для откручивания и закручивания буксы гидроцилиндра и гайки крепления поршня;
• съемным захватом для откручивания буксы гидроцилиндра;
• захватом проушины гильзы гидроцилиндра при откручивании буксы;
• концевой подвижной опорой проушины гильзы ремонтного гидроцилиндра с гидравлическим приводом перемещения по раме стенда, обеспечивающим процесс разборки-сборки гидроцилиндра;
• электроприводной насосной станцией, предназначенной для питания рабочей жидкостью гидрогайковерта и технологического гидроцилиндра привода концевой подвижной опоры гильзы ремонтного гидроцилиндра.

Возможно выполнение испытаний собранного гидроцилиндра на холостом ходу при оснащении стендов специальной насосной станцией.

Устройство стенда для сборки и разборки гидроцилиндров

Стенд имеет секционную конструкцию, что облегчает транспортировку и монтаж. Состоит из рамы; гидравлического гайковерта; опоры проушины штока и буксы; роликовой подвижной опоры проушины гильзы РГЦ с гидроцилиндром привода перемещения; роликовой подвижной регулируемой опоры штока РГЦ; роликовой подвижной регулируемой опоры гильзы РГЦ; фиксирующих пальцев; двух поддонов сбора гидравлической жидкости из РГЦ; насосной станции привода исполнительных механизмов опоры РГЦ, устройства захвата проушины гильзы РГЦ и гайковерта с блоком управления потоком, давлением и расходом гидрожидкости, подаваемой на исполнительные гидроцилиндры; комплекта РВД.

Гайковерт предназначен для срыва и откручивания гайки поршня РГЦ при разборке, для закручивания с требуемым моментом затяжки при сборке; для демонтажа/монтажа буксы гидроцилиндра.

Гайковерт закрепляется на раме стенда с продольной регулировкой в пределах 250 мм. В инструментальное гнездо гайковерта устанавливается переходная головка, выходной квадрат с последующей установкой на него накидной гаечной головки, или другого инструмент для откручивания-закручивания гайки поршня (в комплект поставки – по заказу).

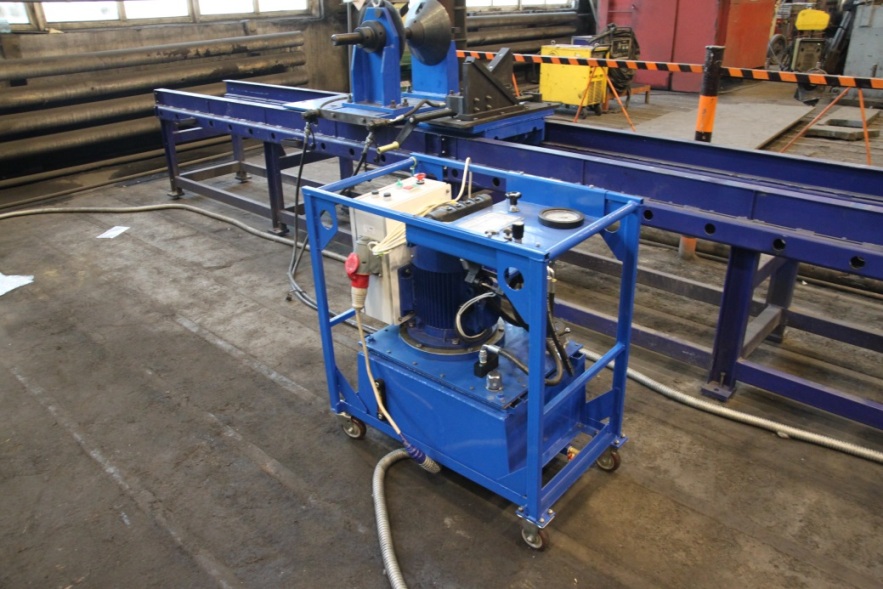

Насосная станция с электроприводом, 380 В, электромагнитное управление четырехлинейным трехпозиционным распределителем, ном. давление 32 МПа, подача 5 л/мин, бак 40 л.

Базовые технические характеристики: стенды ССГ-9Г3000, ССГ-12Г8000, ССГ-12Г8000Б

Стенды для разборки и сборки гидроцилиндров, серия «Механика»

• Предназначены для разборки/сборки ремонтных гидроцилиндров мобильных машин, технологического оборудования, и т.д.
• Имеют секционную конструкцию, что облегчает их транспортировку и монтаж.
• На раме стенда закреплены направляющие, по которым перемещаются тележки, служащие для поддержания и перемещения штока гидроцилиндра. Тележки снабжены механизмами позиционирования штока относительно цилиндра, при сборке, по двум координатам.

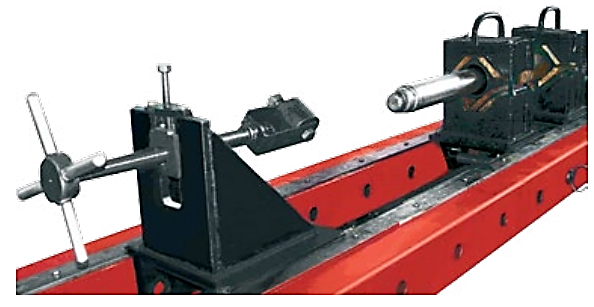

• Цилиндр закрепляют на двух опорах. Для перемещения штока вдоль оси служит гидропривод, или тянуще-толкающий винт у стенда ССГ-2М.

ССГ-2М

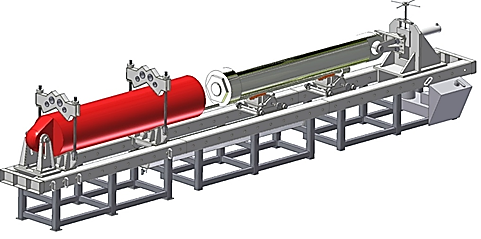

ССГ-1

Для заказа гидравлических стендов для разборки/сборки и испытания гидроцилиндров нужно заполнить Опросный лист и отправить на info@ir-gm.ru.
