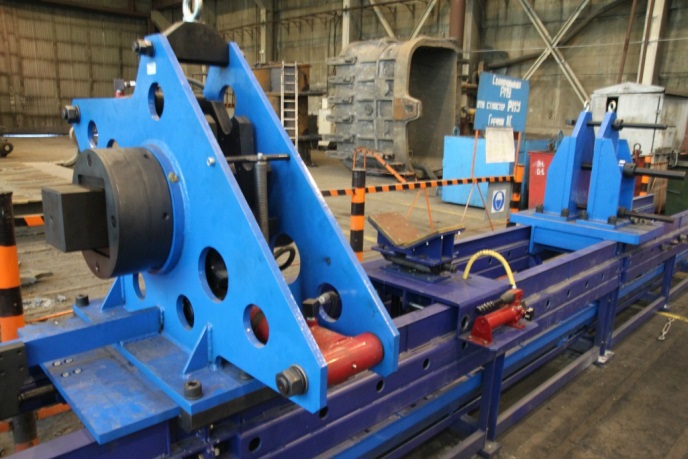

Стенды гидравлические для разборки/сборки и испытания гидроцилиндров, серия «СЕРВИС ПЛЮС»

Гидравлические стенды серии «СЕРВИС ПЛЮС» предназначены для разборки/сборки ремонтных гидроцилиндров мобильных машин, технологического оборудования и приёмо-сдаточных испытаний гидроцилиндров по ГОСТ 18464-96 после ремонта.

Конструктивно стенды серии «СЕРВИС ПЛЮС» выполнены также, стенды«СЕРВИС».

Для выполнения приёмо-сдаточных испытаний по ГОСТ 18464-96 стенды серии «СЕРВИС ПЛЮС» оснащены специальной двухступенчатой насосной станцией НЭЭ10/70-12/1,7П400Т2-В-Дд-Рд-Рп-Ду:

  • Номинальное давление на 1/2 ступенях 10/70 МПа;
  • Подача 12/1,7 л/мин;
  • 4-х- линейный 3-х- позиционный гидрораспределитель с злектромагнитным управлением, гидросхема 64;
  • Бак 400 л;
  • 380 В;
  • Электронный регистратор параметров с преобразователем интерфейса «Параграф – PL20»;
  • Датчик давления, регулятор давления, цифровой манометр, пульт ДУ.

Стенды модульного исполнения с соответствующей комплектацией (по заказу).

Комплект поставки стендов серии «СЕРВИС ПЛЮС» выполняется в соответствии с представленной Заказчиком «Формулой заказа»: рама (секции усиленные с поддонами, длина по 3 м; секции облегченные, длина по 3 м); комплекты опций.

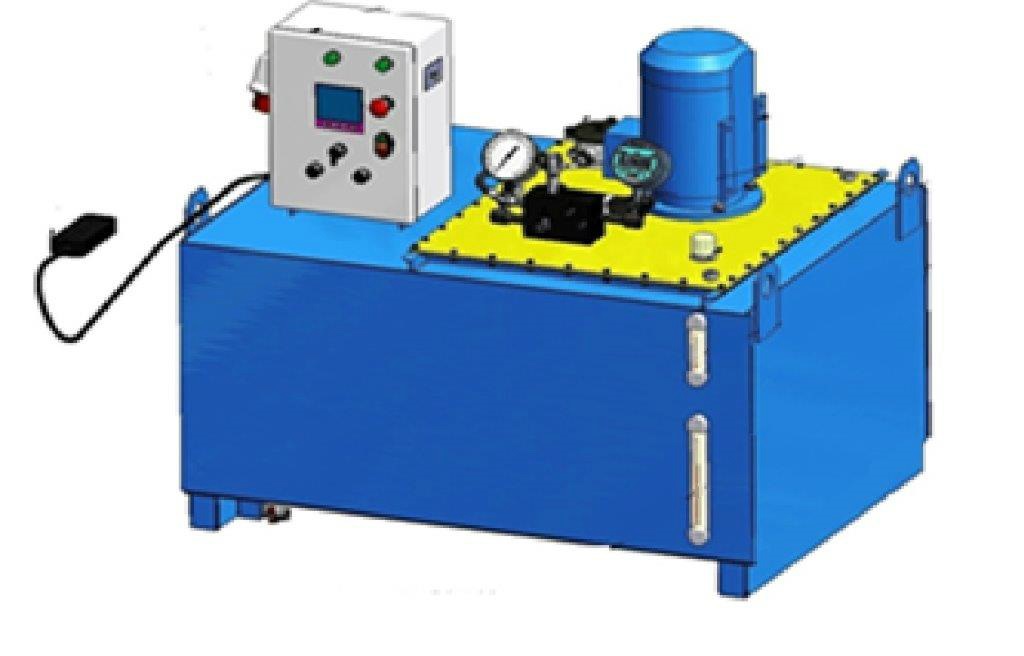

Насосная станция НЭЭ10/70-12/1,7П400Т2-В-Дд-Рд-Рп-Ду предназначена для проведения приемо-сдаточных испытаний гидроцилиндров в соответствие с ГОСТ 18464-96. Принцип работы станции основан на создании в напорном канале давления рабочей жидкости с возможностью настройки величины давления на гидравлическом блоке управления.

Предусмотрена возможность фиксации (запись) величины давления в напорном канале за определенный промежуток времени испытания гидроцилиндра, в виде графика изменения давления во времени, в электронную память регистратора-самописца для дальнейшего вывода информации на печать с помощью внешнего ПК (ноутбука) и принтера. Для соединения «Параграф- PL20» с внешним ПК используется встроенный интерфейс RS485 прибора и конвертер интерфейсов ARS-485 (A4), установленный в шкафу управления станции.

На ноутбуке должно быть установлено программное обеспечение, позволяющее считывать файлы данных с регистратора-самописца для последующего вывода на печать.

Насосная станция обеспечивает проведение приемо-сдаточных испытаний согласно ГОСТ 18464-96 по следующему перечню:

  • проверка функционирования без нагрузки;
  • проверка прочности при статическом пробном давлении в крайних положениях штока гидроцилиндра;
  • проверка наружной герметичности по неподвижным соединениям;
  • проверка давления страгивания (на холостом ходу без рабочей нагрузки на шток);
  • проверка давления холостого хода.

Базовые технические характеристики стендов серии «СЕРВИС ПЛЮС » аналогичны стендам серии «СЕРВИС».

*) По заказу, разрабатываем и изготавливаем стенды серии «СЕРВИС ПЛЮС » требуемой функциональности и комплектации.
