Установка для снятия и постановки заклепок фрикционных планок УВКЗ-30/25
Установка для снятия и постановки заклепок фрикционных планок УВКЗ предназначена для извлечения старых заклепок из боковин тележек грузовых вагонов и последующей постановке новых заклепок при смене изношенных фрикционных накладок в условиях депо.

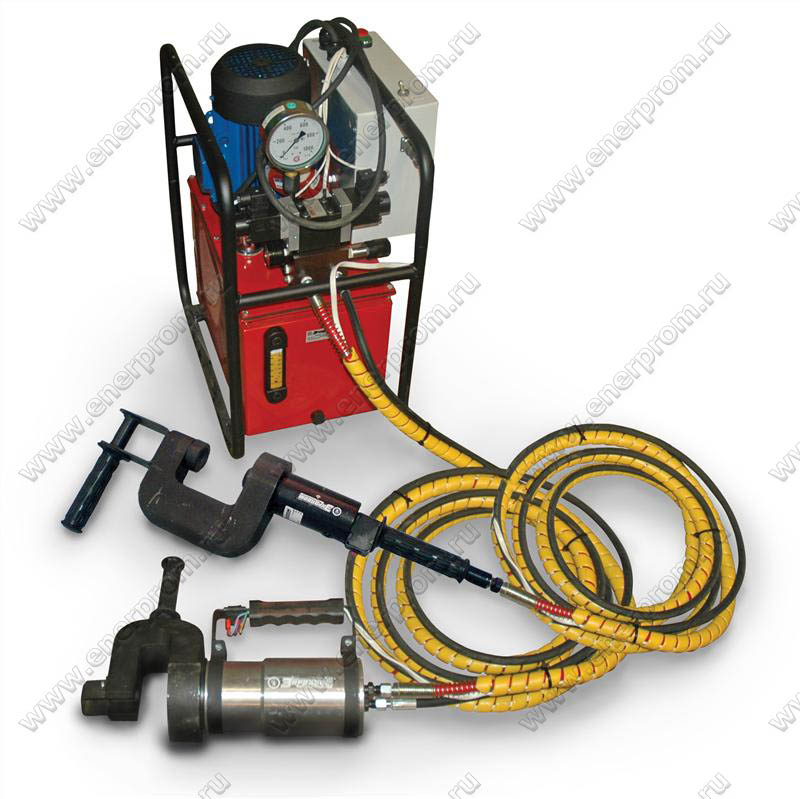

В состав установки входит:
- гидравлическая насосная станция;
- выпрессовщик заклепок В3-30;
- гидравлические клепальные скобы (клепатор К-25/60/78).
Клепатор предназначен для постановки заклепок диаметром 18, 20 мм изготовленных из материала Ст3 с предварительным их разогревом до температуры 700...1100°С.
Благодаря специальной форме матрицы , формируется ровная и качественная головка заклепки и образуется надежное клепаное соединение. Гидравлическая насосная станция обеспечивает подачу гидравлической жидкости при номинальном рабочем давлении инструмента.
Управление работой инструмента осуществляется с помощью кнопок, размещенных на рукоятках выпрессовщика и клепатора. Все технологические операции выполняются одним рабочим.
Механизация ручного труда на операциях по смене заклепок фрикционных планок обеспечивает повышение экономической эффективности за счет уменьшения времени выполнения технологических операций, сокращения штата обслуживающего персонала, снижения эксплуатационных и логистических затрат (исключается электросварка для выжигания головок заклепок, потребность в электродах, снижается потребление электроэнергии. Качество ремонта заметно повышается.
|
У
|
В
|
К
|
З
|
-
|
*
|
-
|
20
|
/
|
7М
|
|
установка
|
выпрессовщик
|
клепатор
|
заклепок
|
|
кол-во одновременно
подключаемых выпрессовщиков, шт. |
|
усилие
выпрессовки, тс |
|
код
клепатора |
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|
Модель | Усилие прижатия, тс | Усилие выпрессовки, тс | Усилие клепки, тс | Вес, кг | Габариты, ДхШхВ, мм | Применяемость |
|
|
УВЗ-З0 | - | 33,0 | - | 85 | 450х410х635 | Выпрессовка заклепок фрикционных планок боковых рам тележек грузовых вагонов |
|
|
УКЗ-25 | - | 25 | Клепка заклепок фрикционных планок боковых рам тележек грузовых вагонов |
|||
|
|
УКЗ-10 | 10,2 | 75 |
||||
|
|
УВЗ-40 | 10 | 28,6 | - | 85 | Выпрессовка заклепок фрикционных планок боковых рам тележек грузовых вагонов |
|
|
|
УВЗ-2-30 | - |
|||||
|
|
УВЗ-2-40 | 10 | 140 |
||||
|
|
УВКЗ--30/25 | - | 30 | 25 | 100 | Снятие и постановка фрикционных планок боковых рам тележек грузовых вагонов |
|
|
|
УВКЗ-40/10М | 10 | 28,6 | 10,2 |
|||
|
|
УВЗ-2-30 | 25 |
