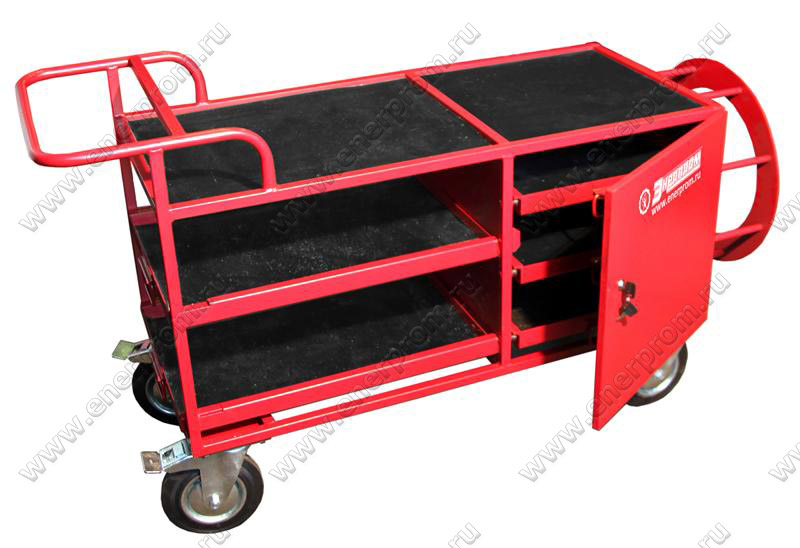

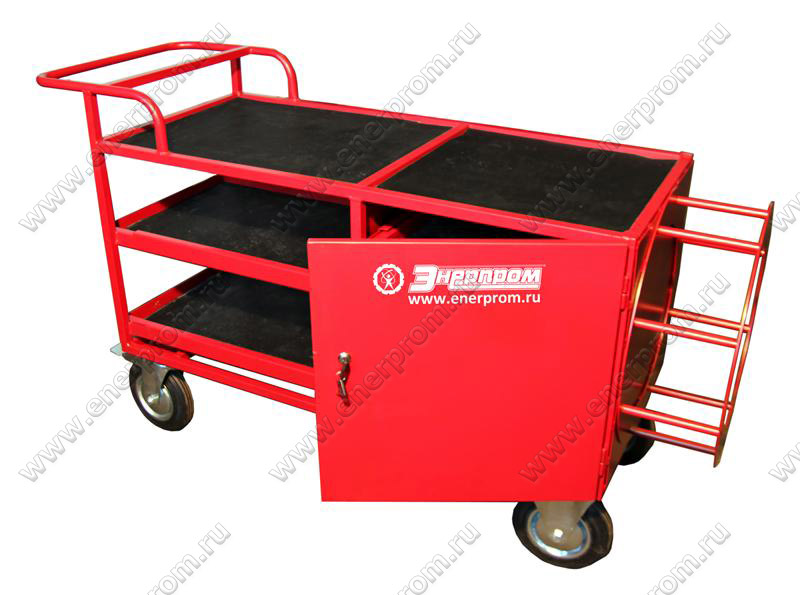

Тележка транспортная универсальная ТТ500 предназначена для применения как передвижной пост гидрофицированного инструмента «Энерпром» для сборки-разборки, ремонта различного оборудования в заводских условиях.
Тележка выполнена как сварная рамная конструкция, оснащена двумя парами обрезиненных колесных опор диаметром 160 мм, задняя пара колесных опор является поворотной и снабжена тормозом.

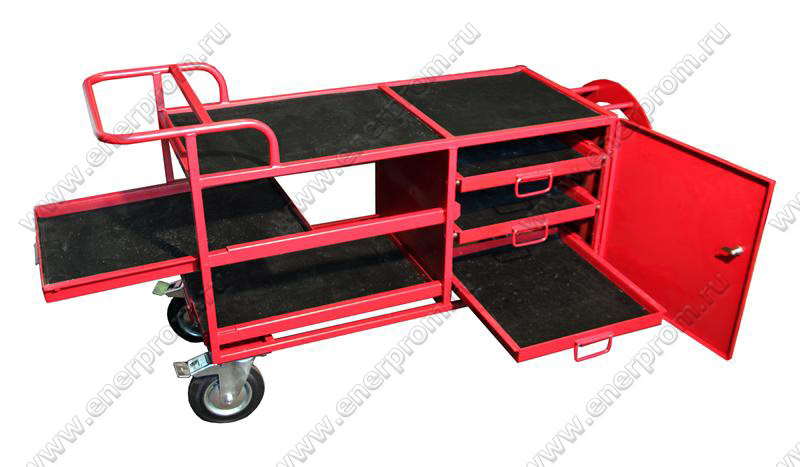

Для перемещения тележки с её заднего торца имеется водило, на переднем торце размещён барабан для хранения рукавов высокого давления. У тележки имеются две открытые выдвижные в продольном направлении секции и три секции выдвижные в поперечном направлении, закрывающиеся дверцей с замком.
Выдвижные секции снабжены роликами и ограничителем максимального хода. На верхней неподвижной секции размещают насосную станцию или ручной насос на требуемое рабочее давление (70 или 150 МПа) с управляющей гидроаппаратурой, фиксируемую поперечинами. На секциях размещают необходимый для выполнения работ инструмент и оборудование.
Размер верхней неподвижной секции, ДхШ, 1150х500 мм. Размер открытых продольных выдвижных секций , ДхШ, 650х500 мм, расстояние между секциями 220-200 мм, размер поперечных выдвижных секций 500х500 мм, расстояние между секциями 150-135 мм.
Вес тележки 95 кг, габариты, ДхШхВ, мм, 1480х544х818.
Грузоподъемность 500 кг, нагрузка на любой из ящиков до 150 кк.
Предназначена для затяжки и разборки резьбовых соединений с применением
На верхней площадке тележки размещают малогабаритную 2-х постовую 3-х ступенчатую насосную станцию «Энерпром», предназначенную для одновременной работы с двумя гидравлическими инструментами.
В разделе Гидравлический инструмент и оборудование можно посмотрить технические характеристики инструмента.
Параметры | Л0116.00.000 | |
Габариты, ДхШхВ, мм | 1480x544x818 | |
Масса, кг | 95 | |
Размер секций | верхней неподвижной, мм (ДхШ) | 1150x500 |
открытых продольных выдвижных, мм (ДхШ) | 650x500 | |
поперечных выдвижных, мм (ДxШ) | 500x500 | |
Расстояние между секциями | поперечными выдвижными, мм | 150-135 |
продольными выдвижными, мм | 220-200 | |
