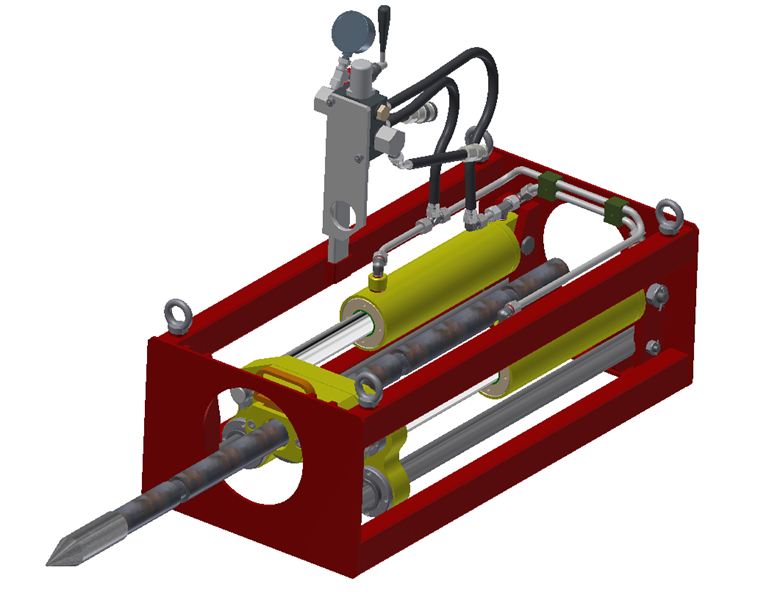

Универсальная установка управляемого прокола грунта УПГК-20У предназначена для прокладки подземных коммуникаций (водопровод; газопровод; канализация; электрический кабель и кабель связи; оптико-волоконные сети; футляры для всех типов инженерных коммуникаций) диаметром до 325 мм на расстояние до 80 м в грунтах 1-3 категории.
Установка широко применяется при строительстве трубопроводов в стесненных условиях города и СНТ, востребована при проведении газопроводов в сельской местности. УПГК-20У позволяет без рытья траншей и без повреждения коммуникаций, (в обход строительных объектов) проложить как новые коммуникации, так и реконструировать существующие.
Технические характеристики:
|
Характеристика |
Значение |
|
Максимальная длина прокола, м |
80* |
|
Макс. диаметр протягиваемой трубы, мм Макс. диаметр разрушаемой трубы, мм |
325* 160 |
|
Макс. усилие продавливания, тс |
20* |
|
Макс. усилие протягивания, тс |
20 |
|
Ход штока гидроцилиндра, мм |
250 |
|
Рабочая длина штанги, мм |
500 |
|
Макс. рабочее давление в гидросистеме, МПа |
20 |
|
Количество гидроцилиндров |
2 |
|
Масса силовой установки, кг |
90 |
|
Габариты (ДхШхВ), мм |
900х600х300 |

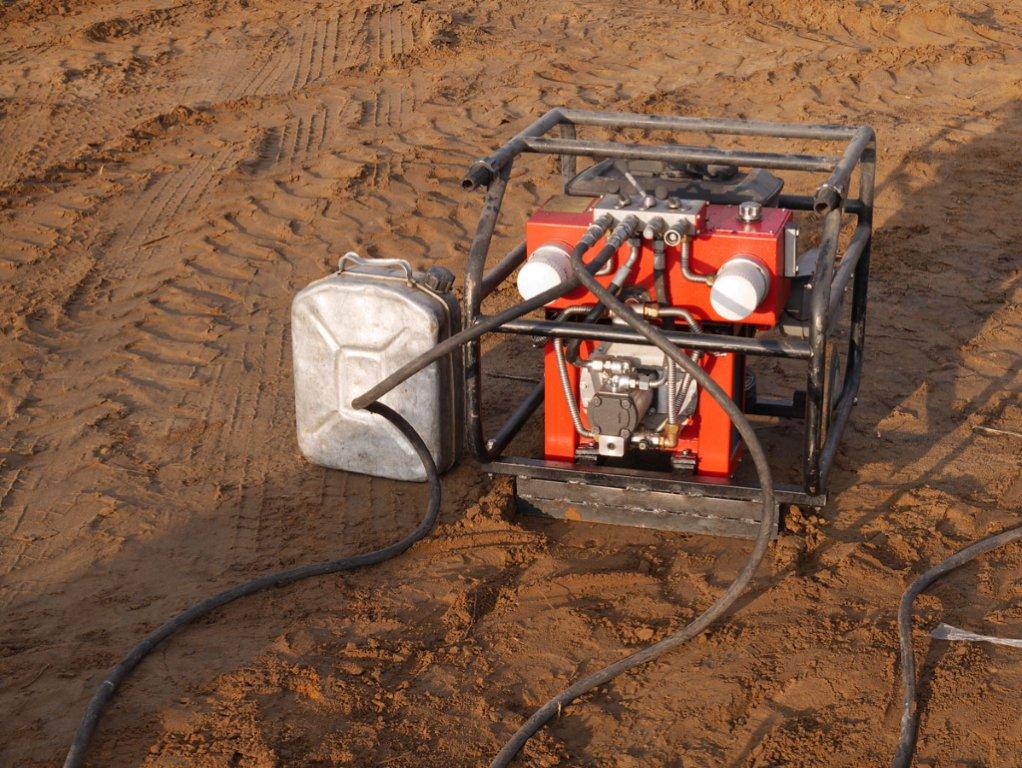

| Масса гидравлической станции, кг | 104 |
| Габариты гидравлической станции (ДхШхВ), мм | 1000х650х750 |
* В зависимости от типа грунта, длины трубопровода, вида работ.
Основные преимущества установки УПГК – 20У

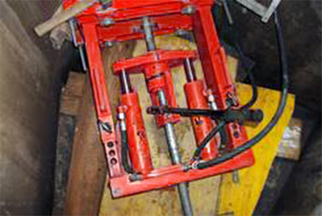

- Возможность работать из колодцев диаметром от 1 метра, котлованов и подвалов.
- Установка может монтироваться через люк диаметром 600 мм.
- Прокладка трубопроводов диаметром до 325 мм.
- Замена изношенных трубопроводов диаметром до 160 мм.
- Мощная (20 тс) при компактных размерах.
- Установка может дополнительно комплектоваться гидровращателем, который позволяет упростить процесс управления проколом, ускорить проведение свинчивания штанг.
- Малые габариты и масса позволяют перемещать установку к месту проведения работ.
- Монтаж на объекте силами двух человек без привлечения спецтехники.

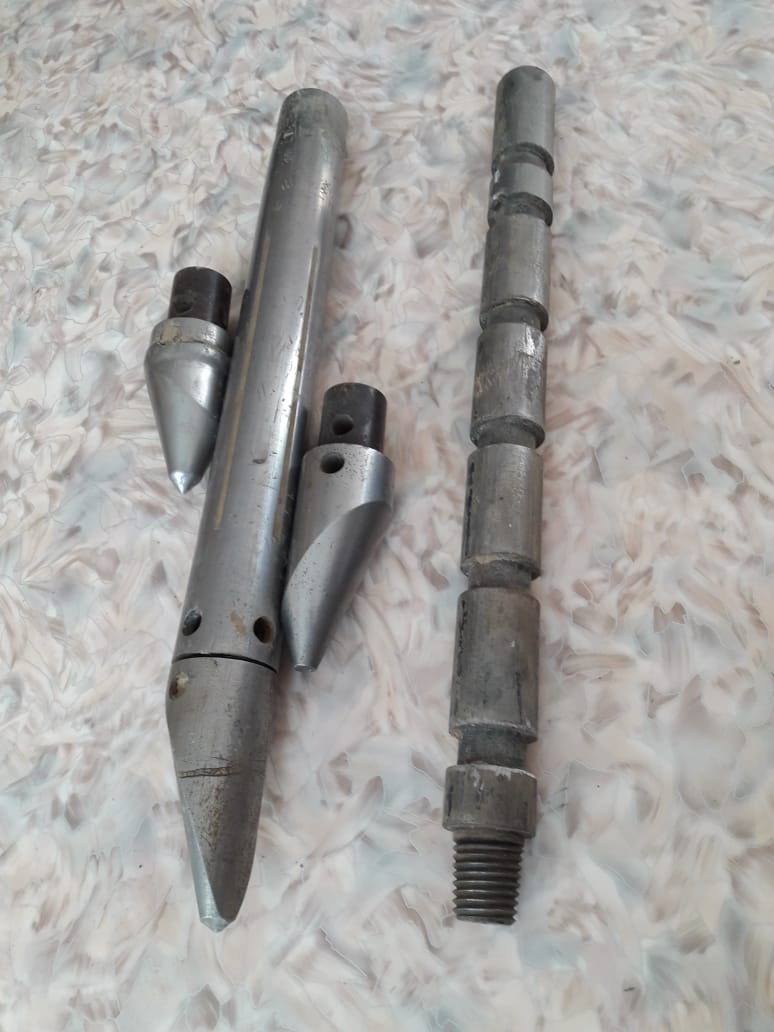

- Возможность проведения управляемого прокола. Положение наконечника в грунте отслеживается с помощью системы локации, поставляемой дополнительно.
