Гидроинструмент вспомогательный

Мощные, надежные, компактные устройства, позволяющие достичь значительной производительности при осуществлении процессов, связанных с прокладкой и обслуживанием инженерных коммуникаций.

Установка для продавливания труб УБПТ-200

Установка обеспечивает продавливание труб диаметром от 150 до 1000 мм на расстояние до 90 м с усилием 200 тс, является низкобюджетным средством при работе с трубами небольших диаметров.

Установка продавливания труб УБПТ-400

Установка обеспечивает продавливание труб диаметром от 150 до 1420 мм  на расстояние до 90 м с усилием 400 тс.

Установка продавливания труб УБПТ-600

Установка обеспечивает продавливание труб диаметром от 150 до 1620 мм на расстояние до 90 м с усилием 600 тс.

Установка продавливания труб УБПТ-800

Установка обеспечивает продавливание труб диаметром от 1420 до 2020 мм на расстояние до 90 м с усилием 800 тс.

Установка продавливания труб УБПТ-1000

Установка обеспечивает продавливание сварного трубчатого ШТС, труб большого диаметра и сотово-коробчатого шпунта ШСК с усилием 1000 тс.

Маслостанции для установок продавливания

Насосная станция в защищённом корпусе предназначена для обеспечения гидравлической энергией гидропривода установок протакливания УПБТ-400, 600, 800.

Маслостанция дизельная НДЭ УПБТ-1000

Насосная установка НДЭ30/16-150/40А960-П-Х-РУ предназначена для обеспечения гидравлической энергией гидропривода установки проталкивания УПБТ-1000.

Доп.оборудование для установок продавливания

Дополнительное оборудование предназначено для извлечения грунта из труб, удержания и центрирования вдавливаемых труб.

Установки серии УПБТ «Горизонт» предназначены для прокладки методом продавливания стальных и железобетонных труб в грунтах 1-3 категории при строительстве трубопроводов различного назначения, а также устройства футляров для прокладки инженерных коммуникаций. Оборудование находит широкое применение при прокладке водо-, нефте-, газопроводов и других инженерных коммуникаций под автомобильными и железными дорогами, в условиях плотной городской застройки и т.п.

Применение установокпродавливания труб обеспечивает прокладку коммуникаций без рытья траншей и разрушения инженерных сооружений находящихся на поверхности.

Высокое рабочее давление (70 МПа), используемое в гидросистеме установок УПБТ «Горизонт» позволяет обеспечить высокие удельные показатели и наилучшее сочетание силовых и массогабаритных параметров.

Надежность оборудования обеспечивается высокой степенью конструктивной проработки и применением высококачественных материалов и комплектующих изделий.

В конструкции установок используются гидравлические насосы и распределительная гидроаппаратура производства известной на мировом рынке фирмы  «Bieri»  (Швейцария).

Установки УБПТ «Горизонт» комплектуются маслостанциями с приводом от электродвигателя или двигателя внутреннего сгорания (для УПБТ-1000 используются насосные установки НДЭ30/16-150/40А960-П-Х-РУ). .

Кроме того, по желанию заказчика установка может комплектоваться многопоточной насосной станцией, обеспечивающей возможность подключения к ней гидравлического оборудования и инструмента (отбойный молоток, гайковерт, шлифовальная машина, шламовая помпа, электросварочный генератор и т.п.).

В зависимости от условий применения и максимального диаметра продавливаемых труб, установки серии УПБТ «Горизонт» разделяются на классы: легкий, среднийтяжелый, сверхтяжелый.

Рекомендации по применению установок УПБТ «ГОРИЗОНТ»
Рекомендации по применению установок УПБТ «ГОРИЗОНТ»

При устройстве тоннелей с укладкой железобетонных колец в качестве головной части установки для продавливания труб применяется проходческий щит УУТ-1200.

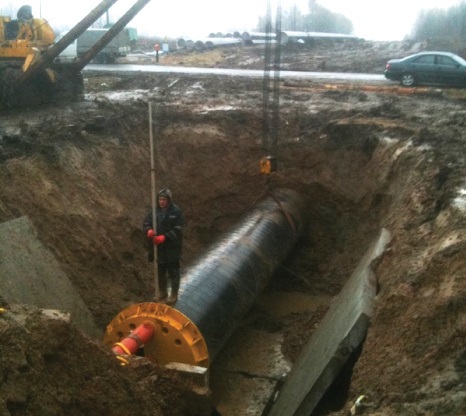

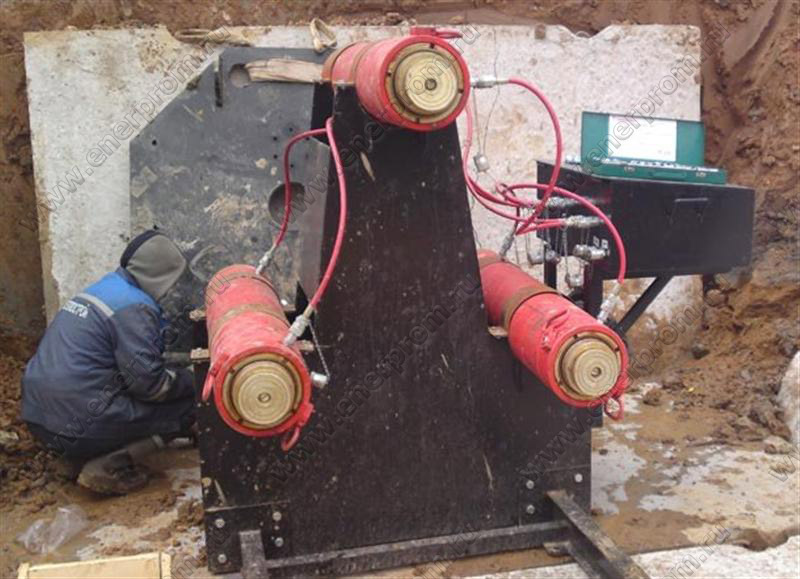

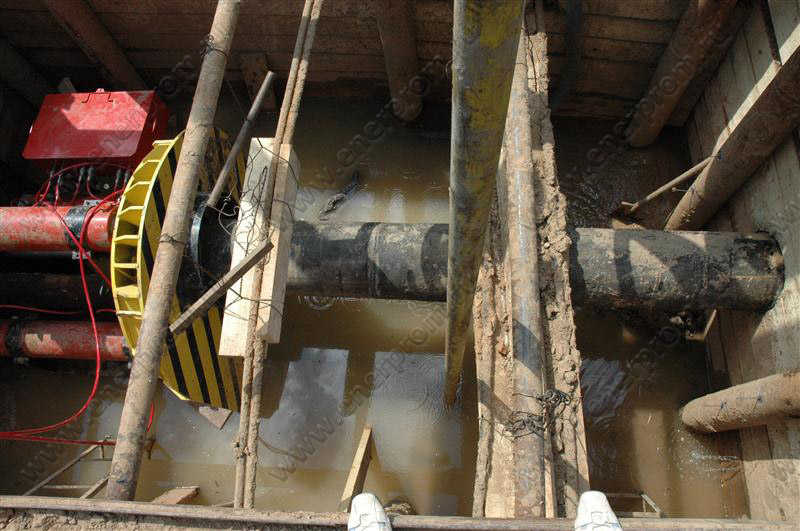

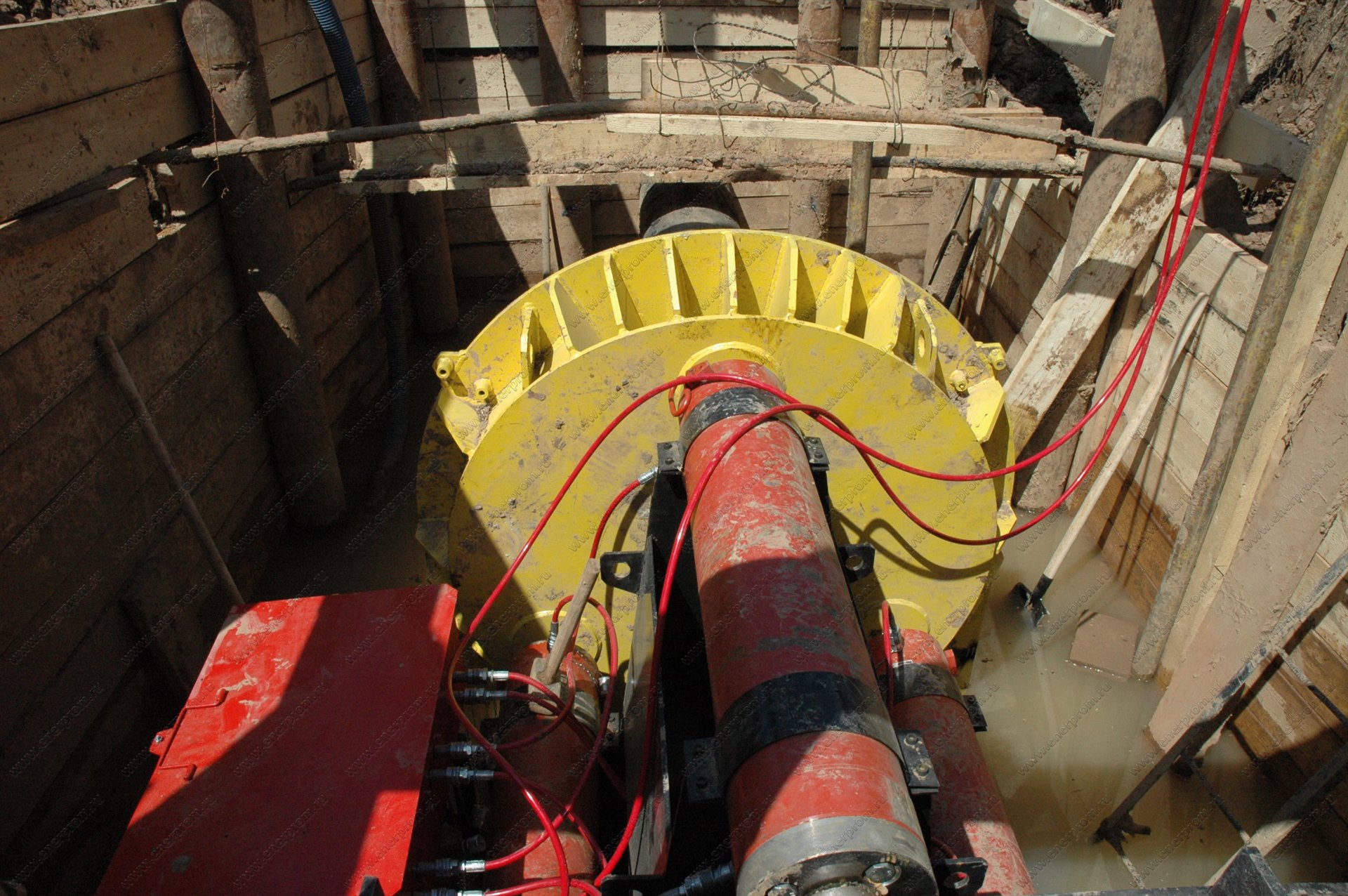

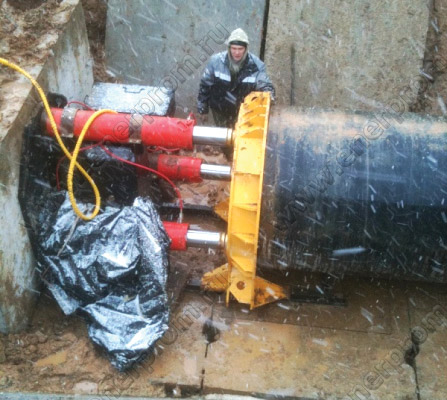

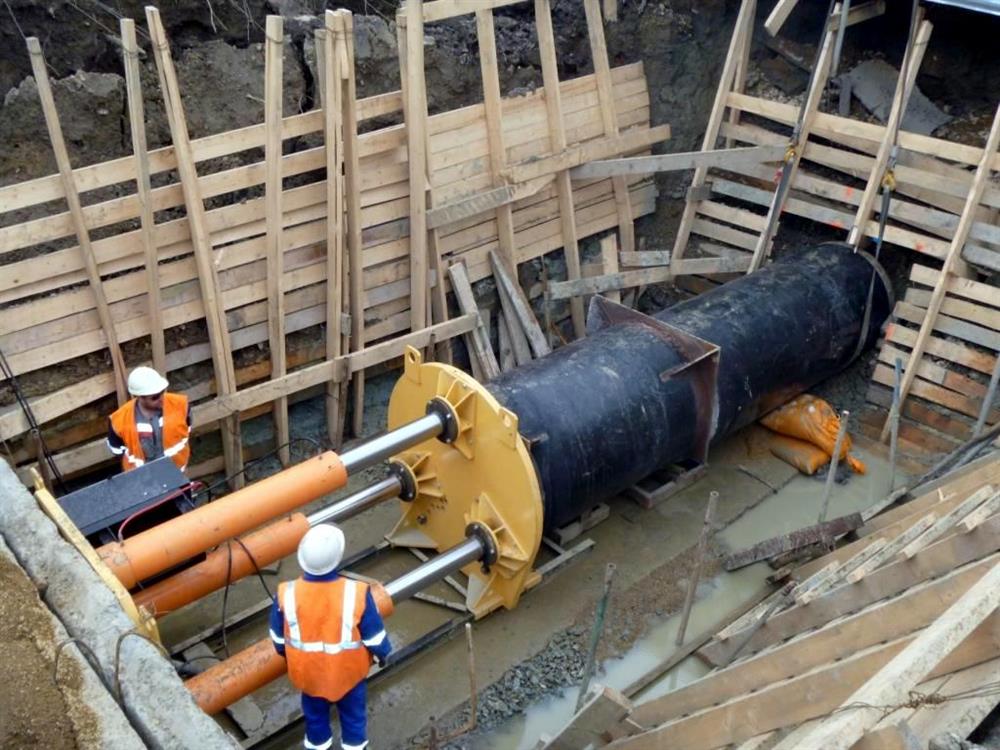

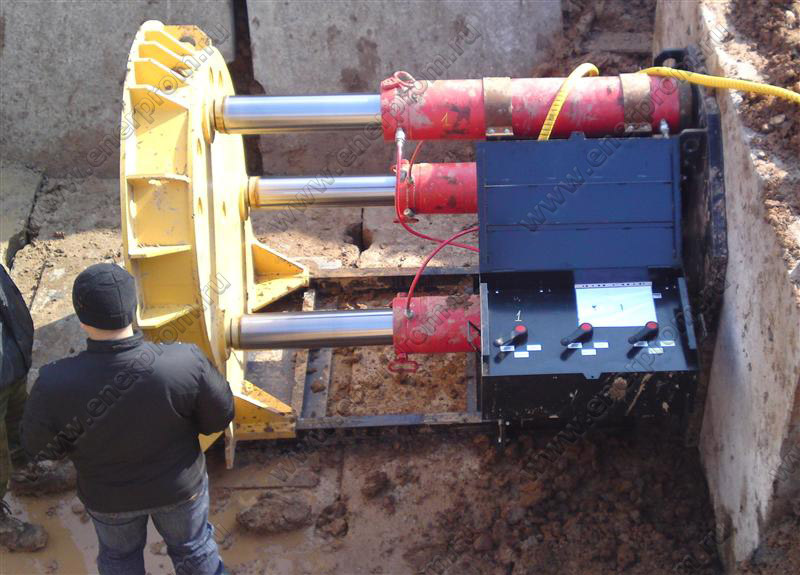

УПБТ «Горизонт»  в работе

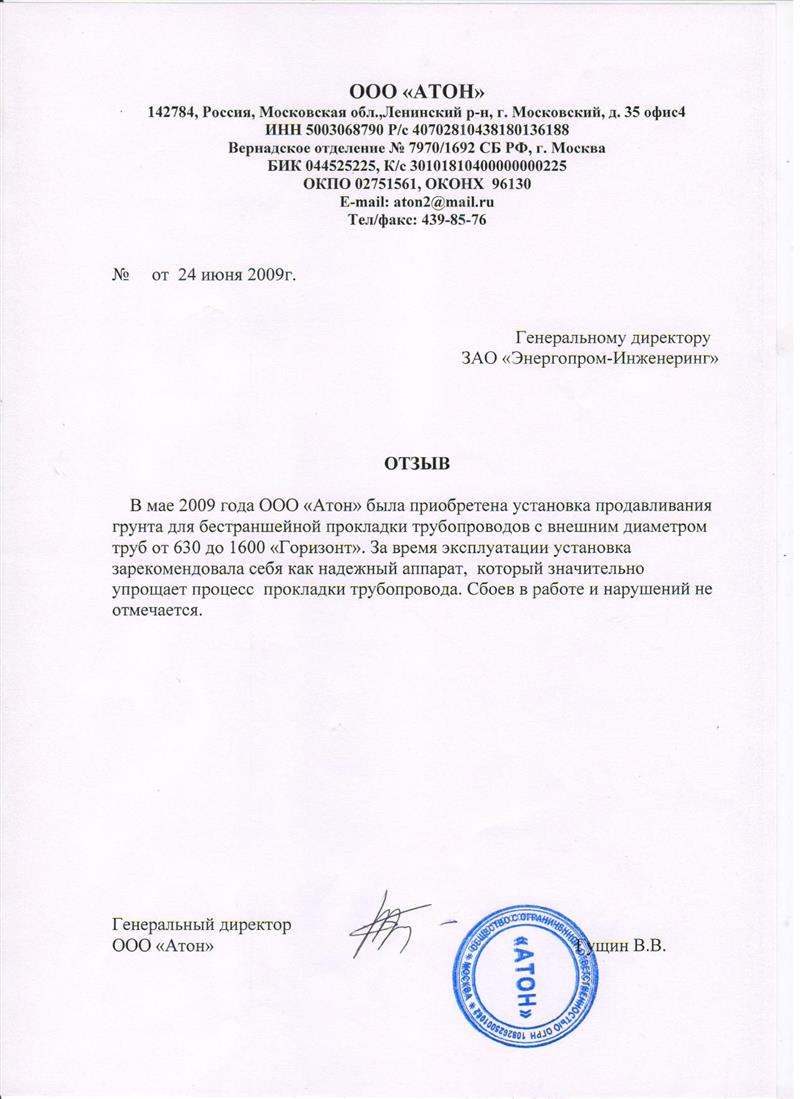

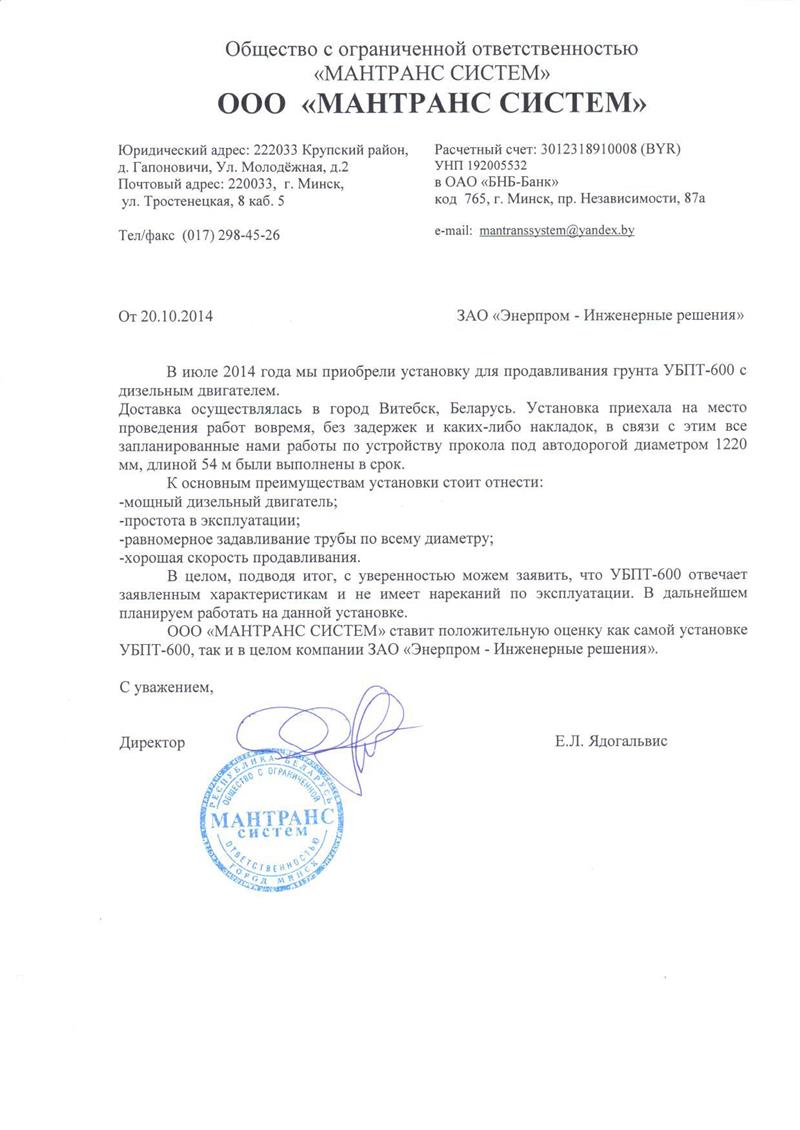

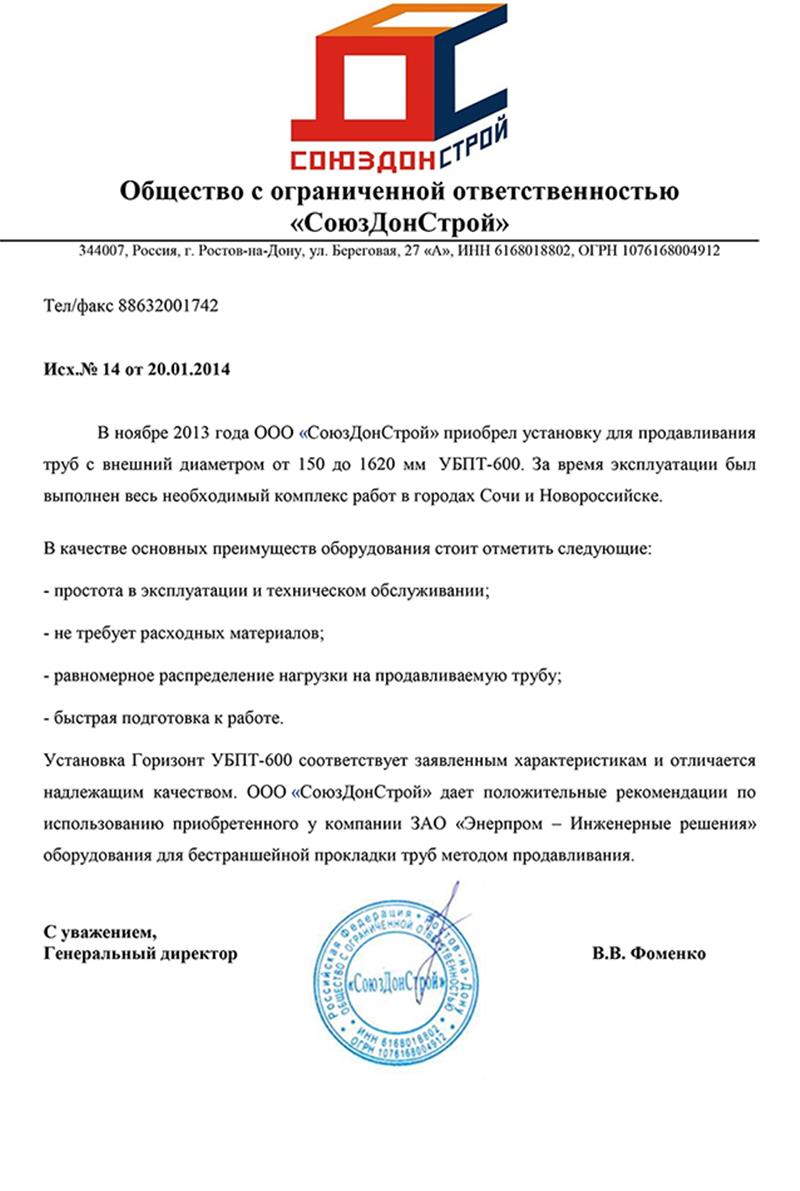

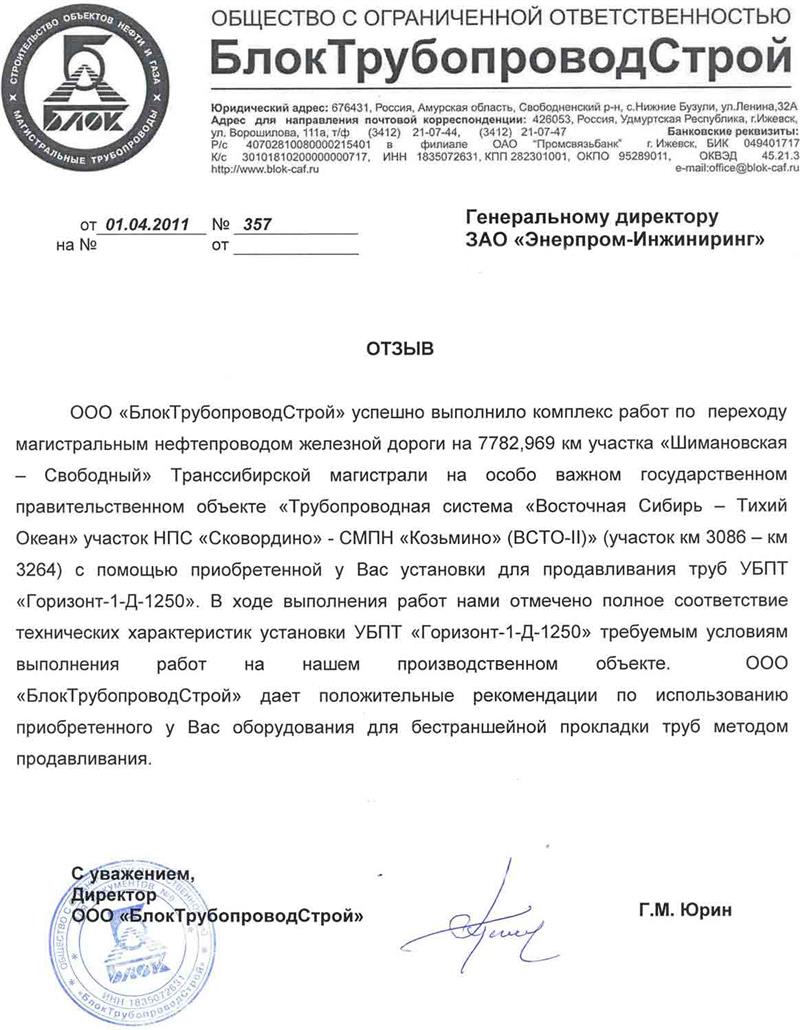

Отзывы клиентов
