Установка санации и прокола грунта УПГК-25У

 Установка санации и прокола грунта УПГК-25У предназначена для ремонта действующих трубопроводов с разрушением и без разрушения старой трубы, а также для бестраншейной прокладки в грунте. Работа установки возможна из колодцев диаметром 1500 мм, в уплотняемых грунтах первой, второй и третьей категории. В разобранном виде установка проходит через люк колодца диаметром 600 мм.

Установка санации и прокола грунта УПГК-25У является самым бюджетным техническим средством, способным в ряде случаев служить альтернативой сложным и дорогим машинам ГНБ. В отличие от метода ГНБ, метод прокола грунта выполняется не бурением, а прокалыванием пилотной скважины усилием высокотоннажных гидравлических цилиндров. Прокол обычно применим при работе в грунтах 1 — 3 категории.

Установка УПГК-25У предназначена для прокладки различных видов подземных коммуникаций (водопровод; канализация; газопровод; электрический кабель и кабель связи; оптико-волоконные сети; футляры для всех типов инженерных коммуникаций) методом прокола под автодорогами, трамвайными путями, железнодорожными насыпями, болотистыми грунтами, лесными массивами и т.п. с последующей протяжкой кабеля либо ПНД или металлической трубы.

Установка УПГК-25У применяется при реконструкции и строительстве трубопроводов в городских условиях, при действии ряда технических и экологических ограничений.

Управление установкой осуществляется при помощи блока гидроуправления. Установка может работать при относительной влажности воздуха до 100%. Источником подачи гидравлической жидкости может служить гидравлическая насосная станция типа НСД-1-20 (НСД-1-40), либо гидросистема любой строительной техники (МТЗ, JCB и т.п.).

Купить оборудование для прокола под дорогой вы сможете, обратившись к менеджерам компании ЗАО «Энерпром-Инженерные решения».

Состав установки и дополнительная комплектация

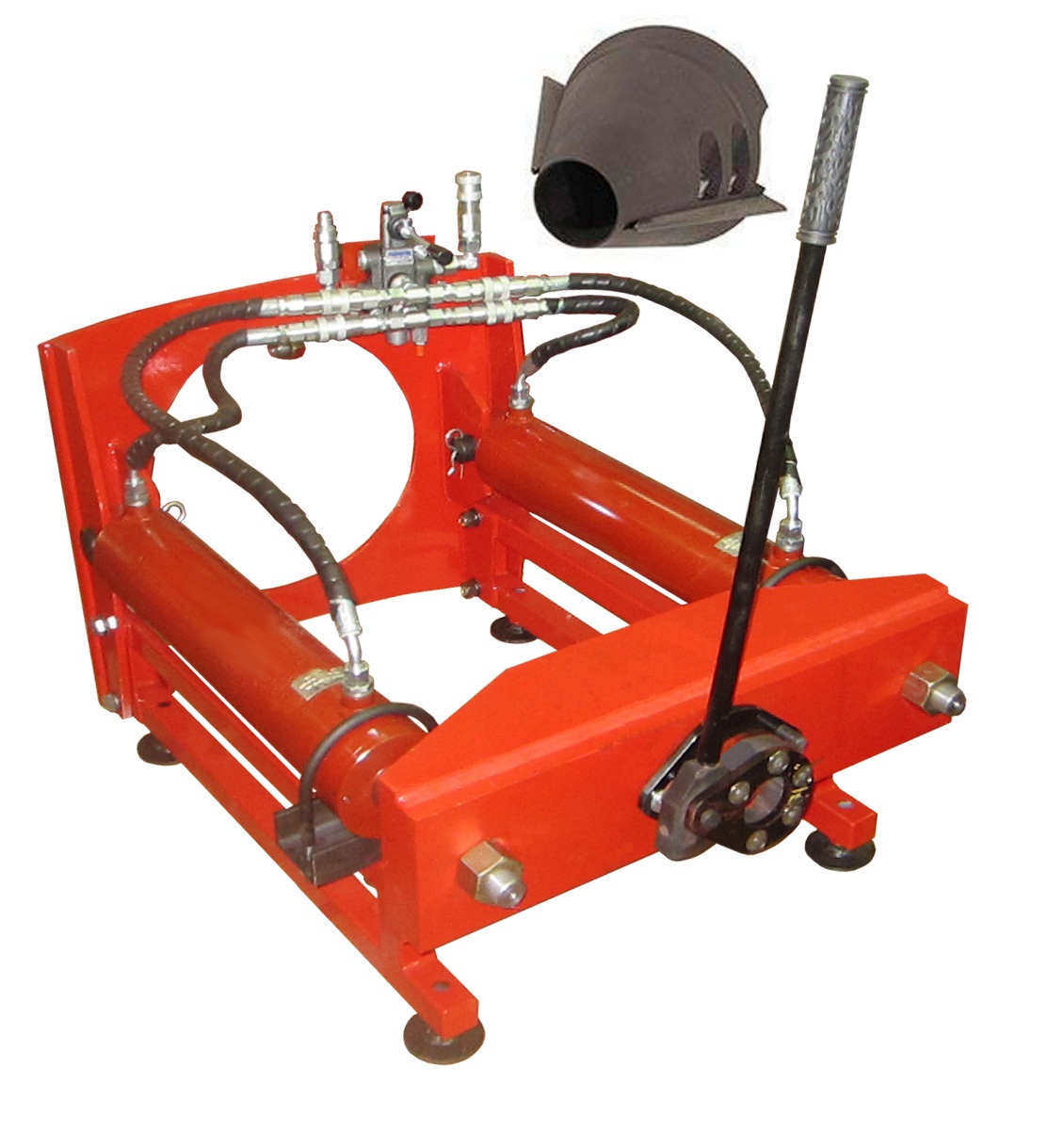

• силовая установка, состоящая из разборной рамы, двух гидроцилиндров и блока управления с комплектом РВД;
• пилотная штанга с комплектом наконечников;
• держатель-переходник;
• нож-расширитель;
• расширитель;
• захват;
• контейнер для штанг;
• система локации;
• блок согласования параметров.

Особенности установки

• Обслуживание установки осуществляется силами одного человека.
• Небольшой вес установки позволяет осуществлять перевозку любым автомобилем.
• В состав установки входит специальный контейнер, позволяющий хранить рабочие штанги суммарной длиной до 60 м.
• Регулировочные винты позволяют точно задавать направление прокола.
• Использование специальной замковой резьбы позволяет увеличить прочностные характеристики резьбового соединения, срок службы и улучшить свинчивание штанг.

Комплектация
Штанги, расширители, захваты	Блок согласования	Насосная станция	Система локации	Гидровращатель штанг
