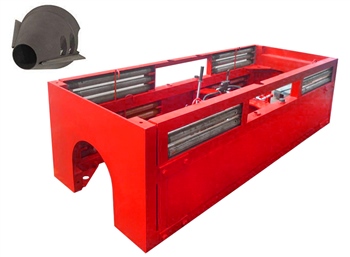

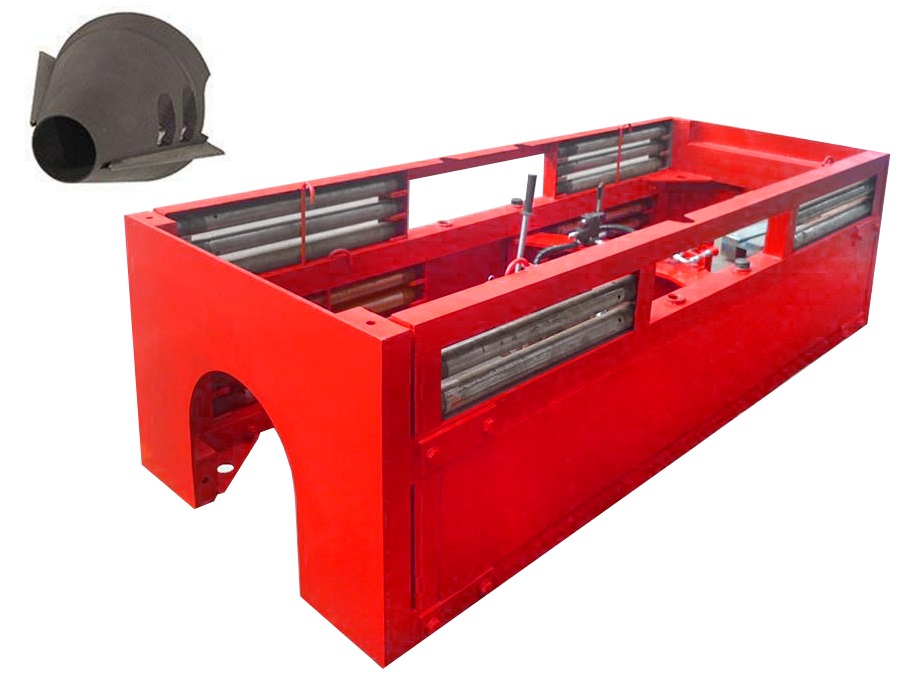

Установка санации и прокола грунта УНП-40Б
Ваш персональный менеджер: Юлия:
Установка санации и прокола грунта УНП-40Б предназначена для ремонта действующих трубопроводов с разрушением и без разрушения старой трубы, а также для бестраншейной прокладки в грунте (водопровод; канализация; газопровод; электрический кабель икабель связи; оптико-волоконные сети; футляры для всех типов инженерных коммуникаций) методом прокола в грунтах 1-3 категории под автодорогами, трамвайными путями, железнодорожными насыпями, естественными препятствиями и т.п. с последующей протяжкой кабеля, трубы из ПНД или металла.
Особенности

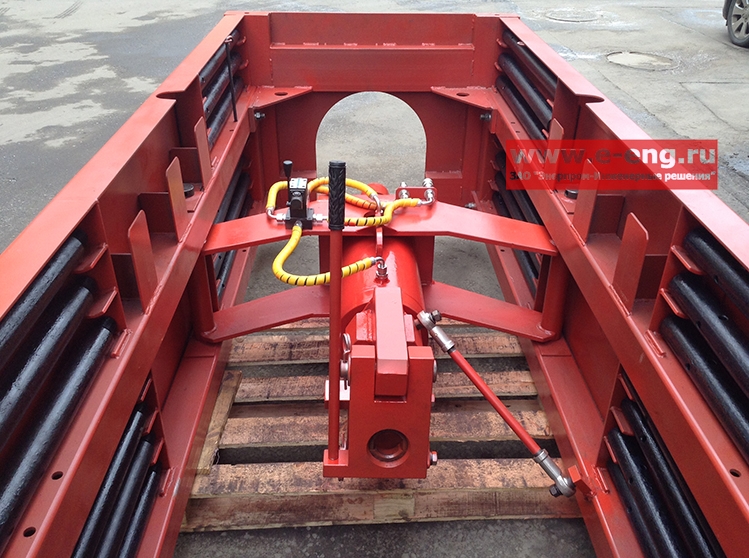

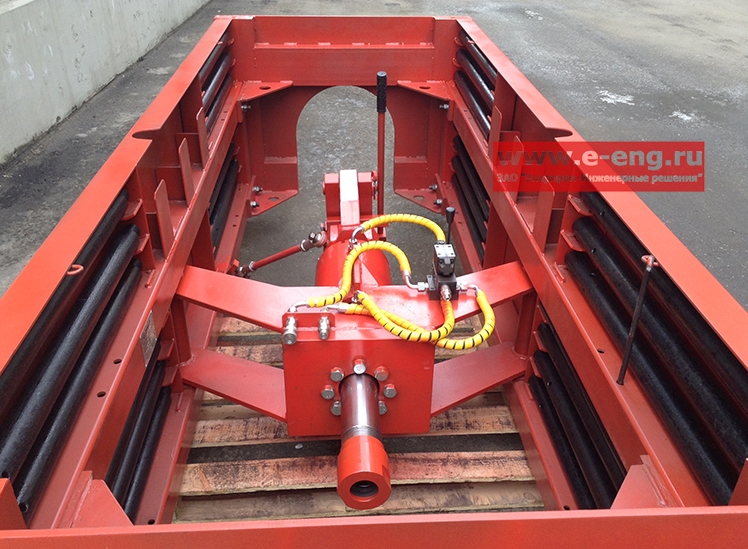

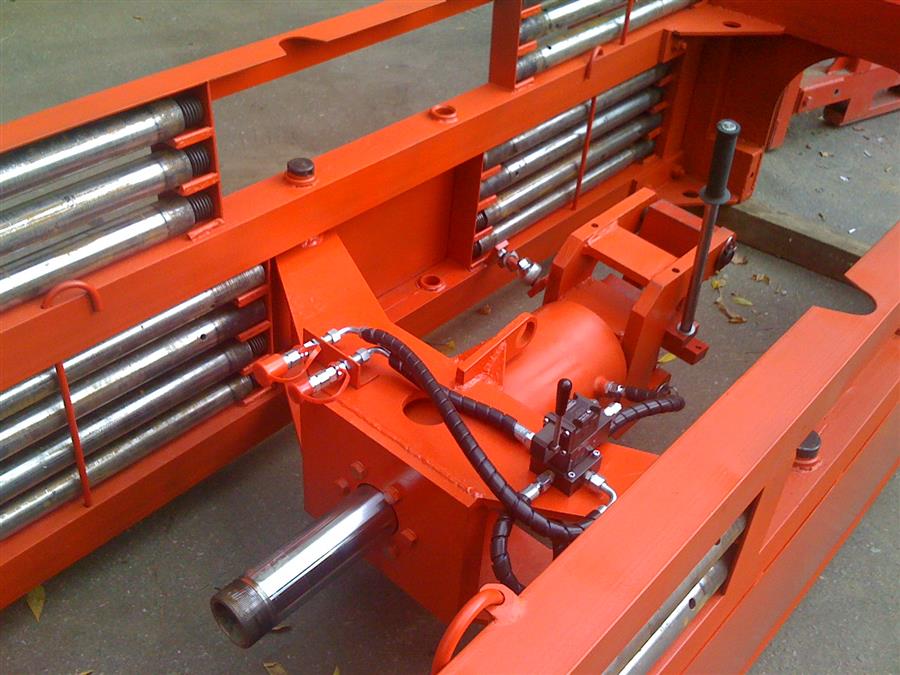

Управление установкой УНП-40Б осуществляется при помощи блока гидроуправления, размещенного на раме. Установка может работать при относительной влажности воздуха до 100%. Источником энергии может служить гидравлическая маслостанция типа НСД-2-40, либо гидросистема любой строительно-дорожной техники (трактора, экскаваторы и т.п.).
В процессе выполнения работ предусматривается использование высокоточной системы локации для обеспечения направленного движения как в плане, так и в профиле. По заказу клиента, установка УНП-40Б комплектуется высококачественной системой навигации отечественного производства. Максимальная рабочая глубина зонда — 50 метров. Максимальное удаление зонда от установки — 1200 м.
Принцип работы

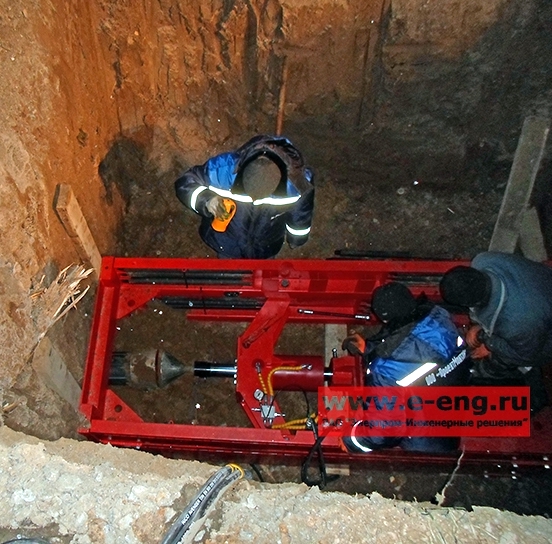

- Установка управляемого прокола грунта размещается в котловане и закрепляется с помощью анкеров. На пилотную буровую штангу с установленным зондом для системы локации устанавливается специальный скошенный наконечник, обеспечивающий прямолинейность траектории движения.
- Буровые штанги вдавливаются в грунт с одновременным их вращением, образуя пилотную скважину. В случае необходимости изменения траектории движения пилотной штанги, с помощью системы локации определяется требуемое направление, скошенный наконечник позиционируется в нужном положении, и производится вдавливание штанг в грунт без их пороворота.
- После выхода буровых штанг в приемном котловане, штанга с зондом скручивается. Устанавливается расширитель требуемого диаметра. Скважина расширяется путем протягивания обратным усилием расширителя. Уплотняя почву, расширитель увеличивает диаметр скважины. Через специальный захват закрепляется и протягивается прокладываемая труба. Внутри установки имеется специальное переднее пространство, куда затягивается расширитель, захват и передний край трубы, для создания возможности дальнейшей работы с ней.
Комплектация |
|||
 |
 |
 |
 |

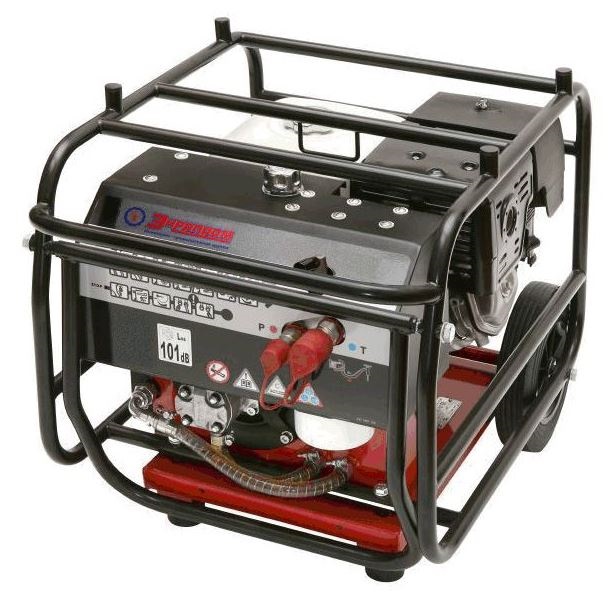

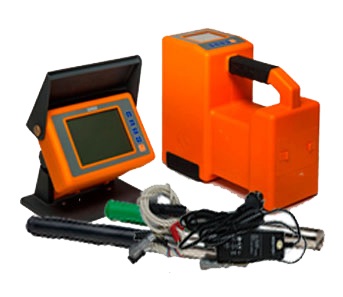

| Штанги, расширители, захваты | Блок согласования | Насосная станция | Система локации |
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|
Модель | Усилие, тс | Диаметр разрушаемой трубы или футляра, мм | Диаметр протягиваемой трубы или футляра, мм | Длина прокладываемого трубпопровода, м | Диаметр штанги, мм | Длина штанги, мм | Кол-во гидроцилиндров, шт | Раб. давление, МПа | Ход штока гидроцилиндра, мм | Габариты, ДхШхВ, мм | Масса, кг | |
| при продавливании | при протягивании | ||||||||||||
|
|
УНП-40Б | 40 | 40 | до 220 | до 400 | 150 | 50 | 805 | 1 | 16 | 230 | 2700х1150х870 | 825 |
