Установка для санации и замены труб УЗТ-100(120)



Ваш персональный менеджер: Юлия:

Модель

Усилие протягивания, тс

Усилие продавливания, тс

Скорость протяжки труб, м/мин

Скорость проталкивания труб, м/мин

Рабочая длина штанги, мм

Масса штанги, кг

Ход штока гидроцилиндра, мм

Вес, кг

Габариты (ДxШxВ), мм

УЗТ-100

100

50

1,5

2,5

950

21,5

455

1700

1710x1160x940

УЗТ-120

140

50

1,5

2,5

950

21,5

455

1750

1710x1160x940

Установка УЗТ-100(120) предназначена для бестраншейной замены вышедших из строя трубопроводов методом разрушения старых труб с одновременной укладкой новых диаметром от 125 мм до 900 мм на расстояние до 200 м. Установка УЗТ-100(120) выполнена в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 и сохраняет свои параметры при температуре окружающего воздуха от минус 30 до плюс 40 ºС.

Достоинства метода

  • сокращение временных затрат на замену трубопровода;
  • возможность увеличения проходного сечения трубопровода;
  • выполнение работ без разрушения дорог и коммуникаций.

Проведение работ

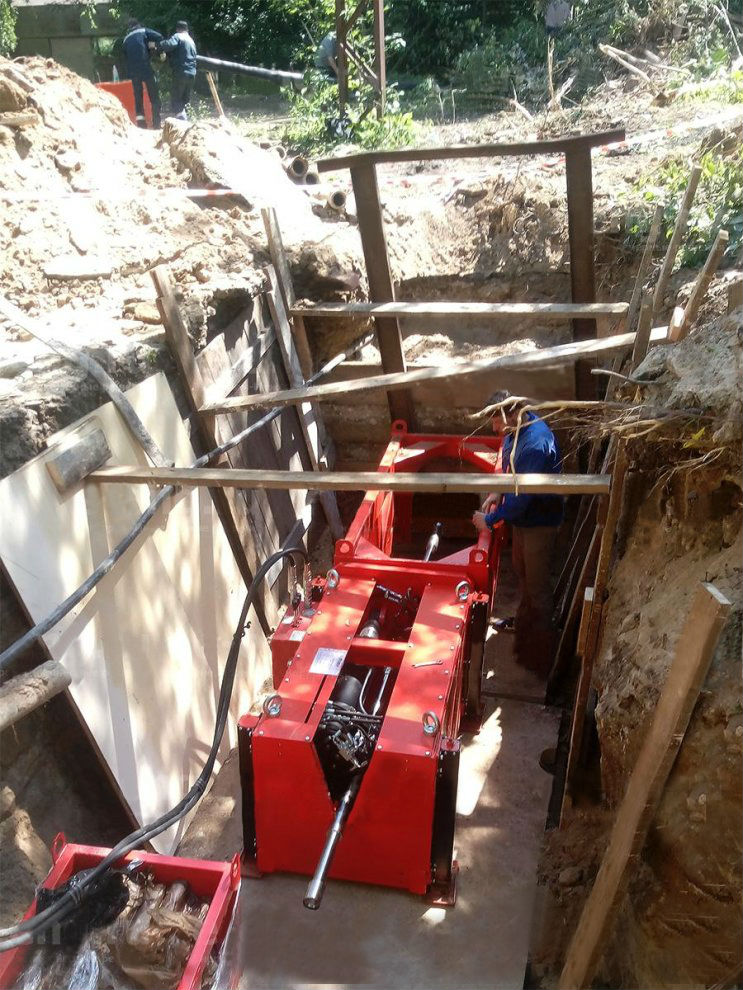

Установка размещается в исходном котловане, после чего при помощи гидроцилиндров производится проталкивание штанги в канал заменяемого трубопровода. В процессе проталкивания штанга наращивается за счет дополнительных секций, присоединяемых при помощи специальных замков. После выхода конца штанги в заданную точку, к ней присоединяется нож-разрушитель и уширитель с закрепленной к нему протягиваемой трубой. Производится протягивание новой трубы в канал старого трубопровода до ее выхода в исходный котлован.

Отличительные особенности установки УЗТ-100(120):

  • Возможность разрушения труб из различных материалов (сталь, чугун, керамика, асбоцемент, бетон;
  • Возможность замены трубопроводов диаметром до 900 мм;
  • Максимальная длина протяжки – 200 м;
  • Возможность одновременно с затягиванием новой трубы вводить штанги в следующий участок;
  • Обслуживающий персонал – 3 чел.;
  • Для удобства монтажа штанг, дополнительно возможно комплектование специальным грузоподъемным механизмом;
  • Рабочее давление в гидросистеме – 25-30 МПа, позволяющее существенно уменьшить массогабаритные характеристики и повысить рабочее усилие исполнительного механизма;
  • К гидравлической насосной станции возможно подключение дополнительного оборудования, например помпы шламовой погружной для откачки воды из котлована;
  • Простота монтажа и транспортирования;
  • высококачественные швейцарские гидравлические компоненты Bieri, позволяющие существенно увеличить срок службы оборудования.

В полный комплект установки УЗТ-100(120) входят:

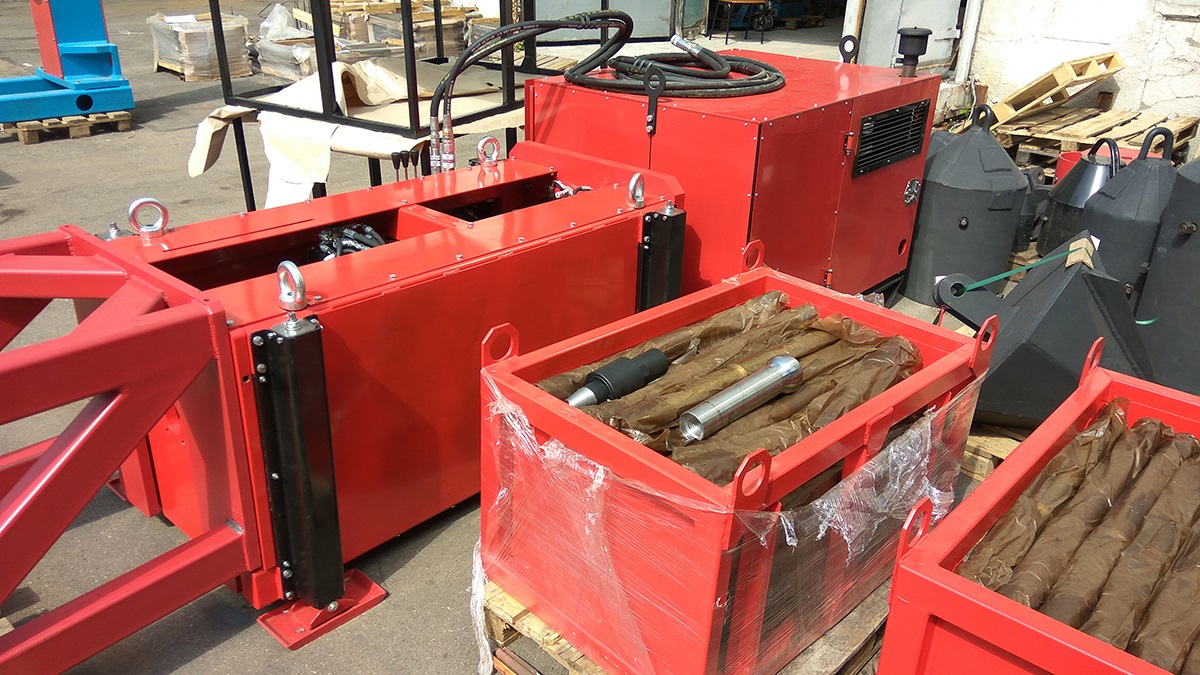

  • Силовая установка;

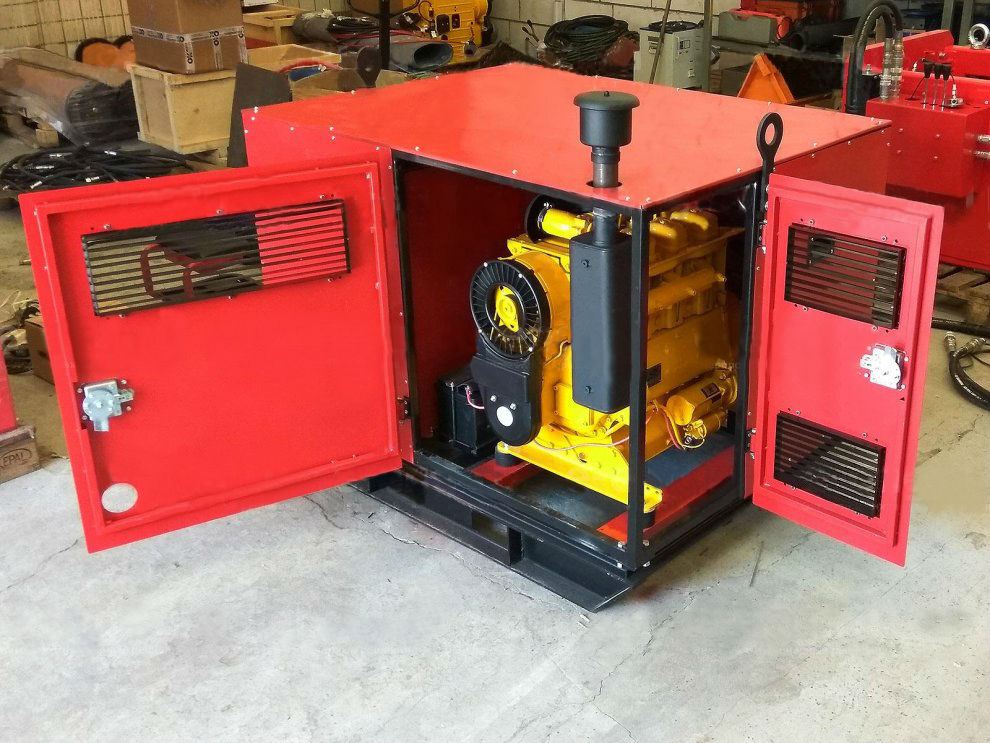

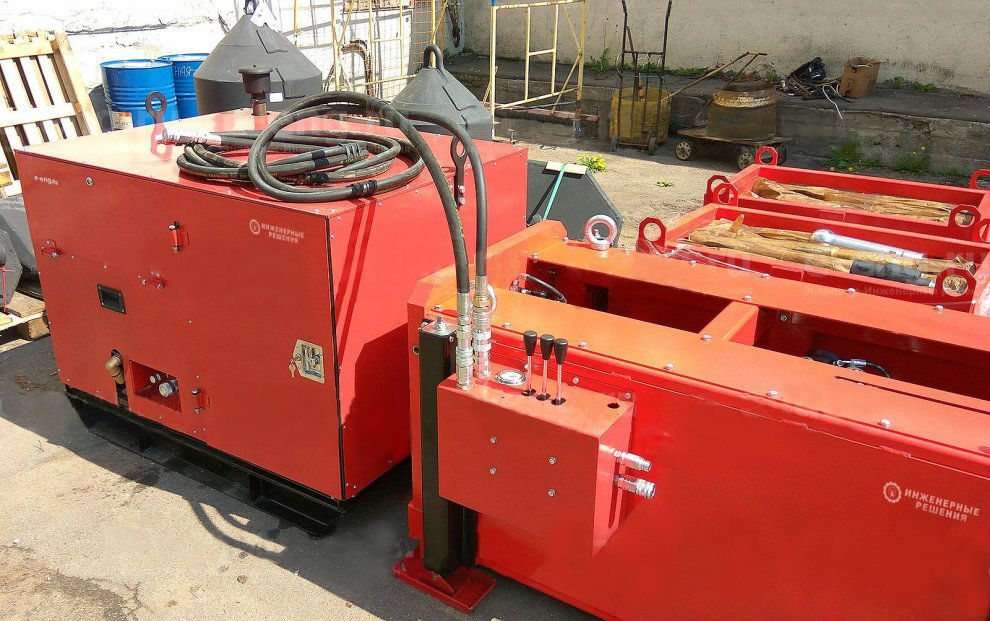

  • Гидравлическая насосная станция с дизельным / электрическим приводом, с пультом дистанционного управления;
  • Блок автоматического свинчивания и поворота штанг для установки санации;

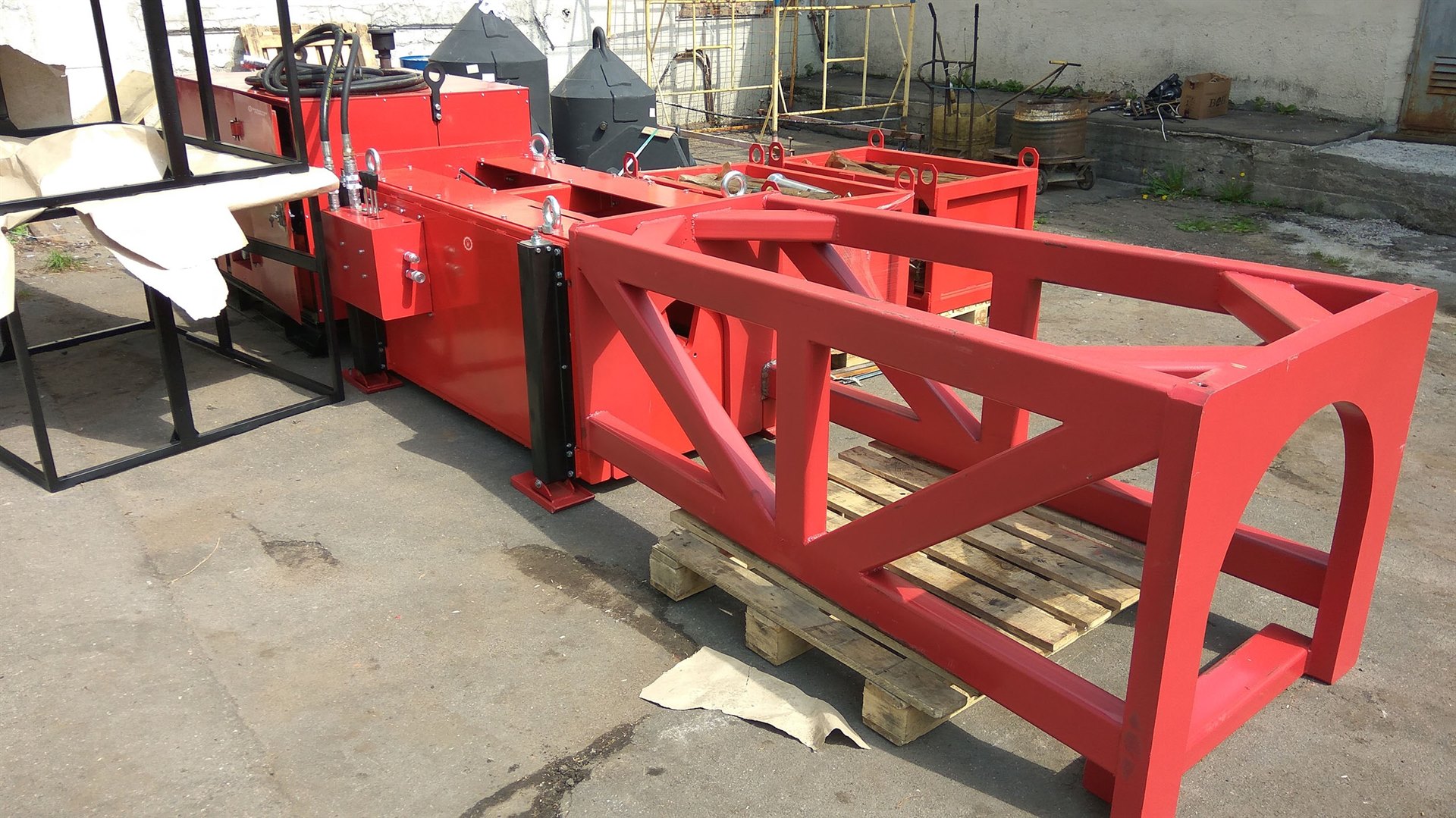

  • Упорная плита, проставка, комплект оголовков;

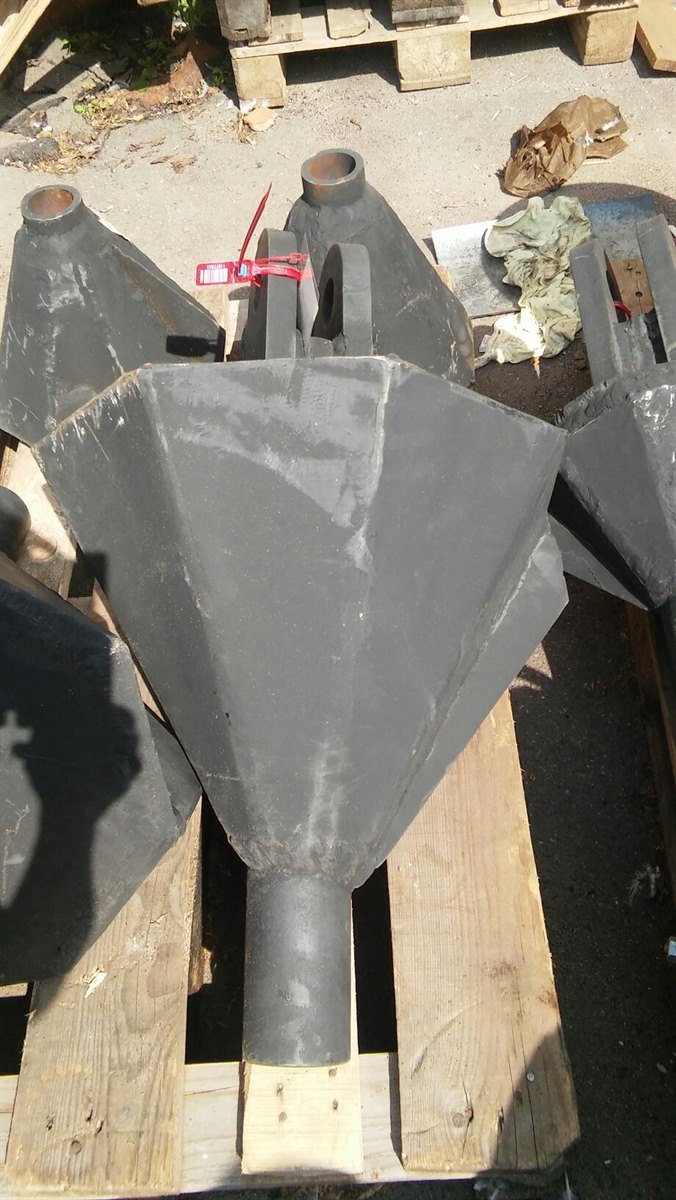

  • Комплект расширителей c захватами;
  • Комплект ножей;
  • Штанги;
  • Контейнеры для штанг.

Технические характеристики насосной станции

Артикул

НДР35-75И150-1-З-УЗТ/ НЭР35-75И150-1-З-УЗТ

Тип гидростанции

дизельный / электрический

Мощность двигателя при 3000 об/мин, кВТ (л.с.)

39,8 (54,1)

Максимальное рабочее давление, МПа (кгс/см2)

25 (247)

Подача насоса при 2500 об/мин двигателя, л/мин

70

Объем масла в маслобаке, л

150

Габаритные размеры (ДхШхВ), мм

1500х1150х1200

Масса, кг

850 / 800

Массогабаритные характеристики УЗТ-100(120)

Наименование

Габариты (ДхШхВ, мм)

Масса, кг

Силовой блок

1710х1160х940

1700

Блок вращения

680х840х790

550

Проставка

2000х1000х1000

600

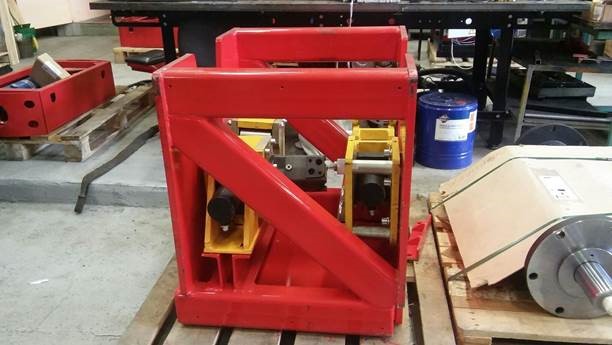

Блок автоматического свинчивания и поворота штанг для установки санации

Параметры УЗТ-100
Масса штанги, кг21,5
Ход штока, мм455
Усилие, тспри протягивании100
при продавливании50
Скорость протяжки труб, м/мин1,5
Скорость проталкивания штанг, м/мин2,5
Длина штанги, мм950
Масса, кг1700
Габариты, ДхШхВ, мм1710x1160x940
Сравнить
