Установка для санации и замены труб УЗТ-175

Установка УЗТ-175 предназначена для бестраншейной замены вышедших из строя трубопроводов методом разрушения старых труб с одновременной укладкой новых.

Достоинства метода

• сокращение временных затрат на замену трубопровода;
• возможность увеличения проходного сечения трубопровода;
• выполнение работ без разрушения дорог и коммуникаций.

Проведение работ

Установка размещается в исходном котловане, после чего при помощи гидроцилиндров производится проталкивание штанги в канал заменяемого трубопровода. В процессе проталкивания штанга наращивается за счет дополнительных секций, присоединяемых при помощи специальных замков. После выхода конца штанги в заданную точку, к ней присоединяется нож-разрушитель и уширитель с закрепленной к нему протягиваемой трубой. Производится протягивание новой трубы в канал старого трубопровода до ее выхода в исходный котлован.

Отличительные особенности установки «УЗТ-175»:

• возможность разрушения труб из различных материалов (сталь, чугун, керамика, асбоцемент, бетон);
• возможность замены трубопроводов диаметром от 100 мм до 800 мм;
• максимальная длина трубы – 150 м;
• возможность одновременно с затягиванием новой трубы вводить штанги в следующий участок;
• специальная конструкция штанг, позволяющая отказаться от ключа для разъединения и соединения штанг;
• соединение штанг не требует остановки рабочего процесса;
• обслуживающий персонал – 3 чел.;
• для удобства монтажа штанг, дополнительно возможно комплектование специальным грузоподъемным механизмом;
• рабочее давление в гидросистеме – 70 МПа,
• позволяющее существенно уменьшить массогабаритные характеристики и повысить рабочее усилие исполнительного механизма;
• к гидравлической насосной станции возможно подключение дополнительного оборудования, например помпы шламовой погружной для откачки воды из котлована;
• простота монтажа и транспортирования;
• высококачественные швейцарские гидравлические компоненты Bieri, позволяющие существенно увеличить срок службы оборудования.

В комплект установки «УЗТ-175» входят:

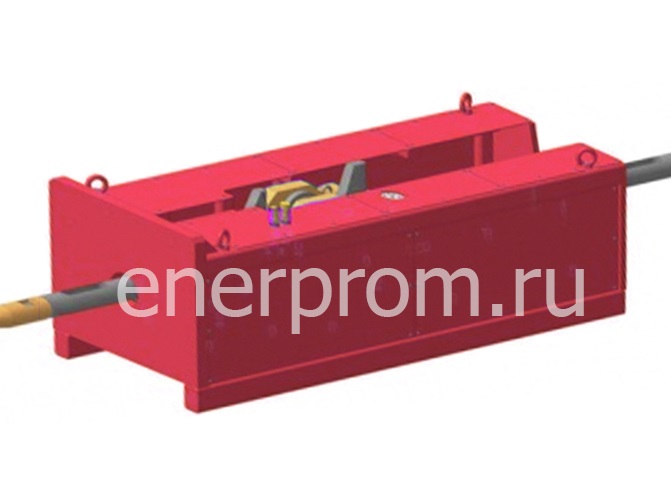

• силовая установка;

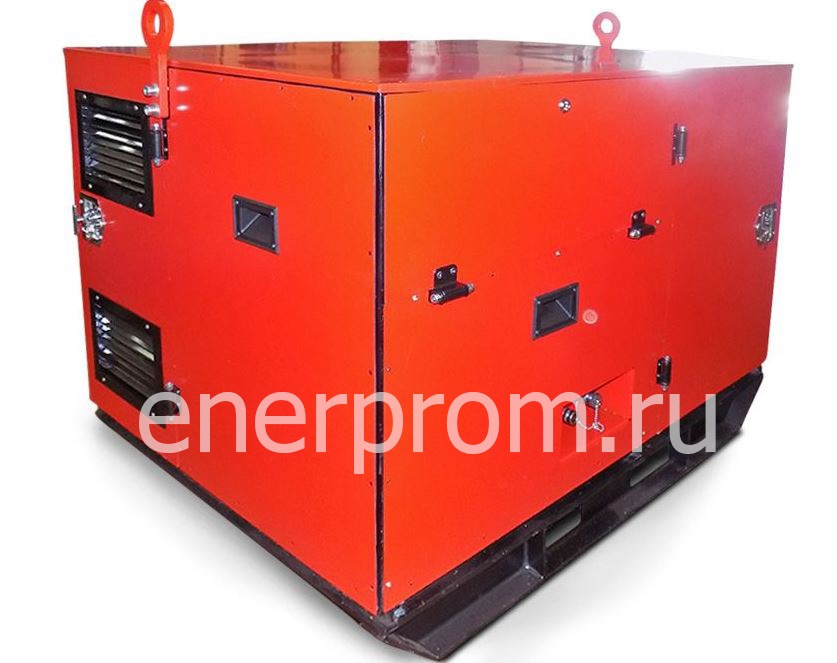

• гидравлическая насосная станция с пультом дистанционного управления;
• упорная плита, проставка, комплект оголовков;

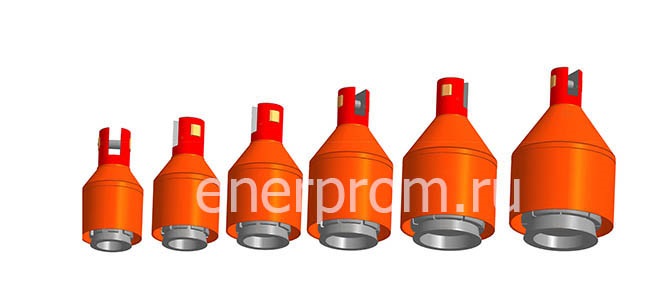

• комплект расширителей с цанговыми зажимам для труб;

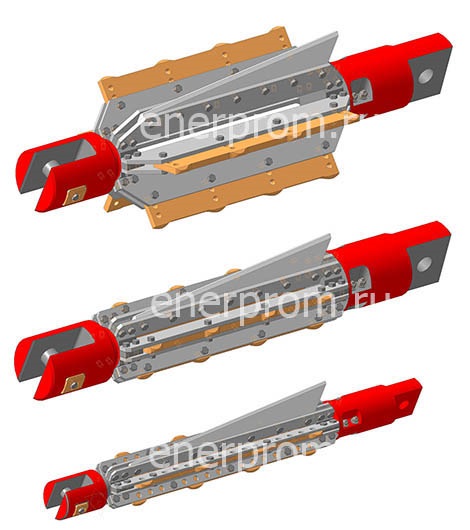

• комплект ножей;
• штанги (в необходимом количестве);
• контейнеры для штанг.
