Домкраты тензорные с пружинным возвратом поршня, серия ДТГ-ПМ

Максимальное давление рабочей жидкости 150МПа.

Автоматический пружинный возврат поршня максимально увеличивает производительность и безопасность работ с резьбовыми соединениями по сравнению с тензорными домкратами с возвратом поршня под внешней нагрузкой.

Домкрат тензорный состоит из гидроцилиндра (нагрузочной ячейки) и составного сменного адаптера.

В состав адаптера входят: проставка, тянущий стакан, обойма и вороток. Возможность заказа нескольких вариантов адаптера для одного домкрата позволяет обслуживать максимальное число шпилек с применением минимального количества домкратов.

Преимуществом домкратов тензорных серии ДТГ-ПМ, по сравнению с другими моделями с пружинным возвратом, является полностью закрытая конструкция нагрузочной ячейки, что исключает попадание загрязнений в пружинный механизм возврата поршня; простая, быстрая и надежная технология сборки гидроцилиндра с проставкой.

Защита от превышения нормативного хода поршня посредством индикации величины хода поршня.

Компенсация рассогласования системы поршень-цилиндр при внецентровом нагружении.

Ход поршня 10 мм (у модели ДТГ16-20(22)ПМ,-8 мм).

Домкрат оснащен двумя портами (в корпусе внутренняя резьба 1/4BSP), что обеспечивает подключение к источнику гидравлического давления и возможность создания системы домкратов для выполнения синхронной затяжки крепежа. Один порт с быстроразъемным соединением «ниппель» (БРСД/150) с внутренней резьбой 1/4BSP, который присоединен к домкрату посредством переходника ШН1/4BSPс наружной резьбой 1/4BSP с обоих концов, другой порт-с заглушкой. Тензорные домкраты, по заказу, дооснащенные дополнительными БРСД/150 с переходниками ШН1/4BSP вместо заглушки при последовательном соединении посредством РВД с полумуфтами «розетка» позволяют выполнять синхронную затяжку крепежа используя насосную станцию, или ручной насос.

Длина выступающей над гайкой части шпильки должна быть не менее одного диаметра шпильки.

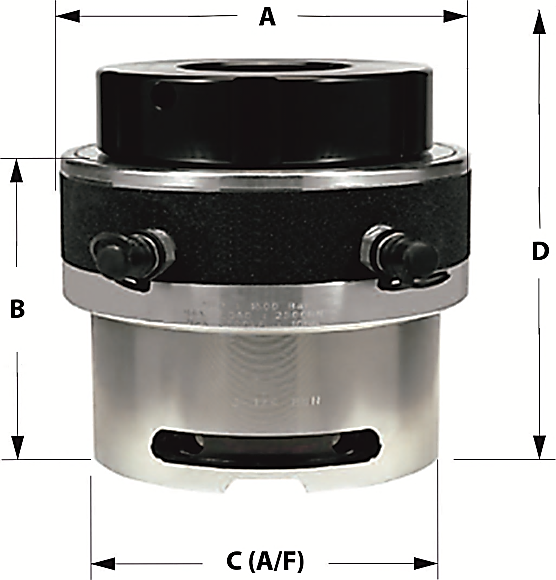

Размер "D" в таблице технических характеристик включает припуск для обеспечения удаления домкрата после затяжки шпильки (болта); вес домкрата указан без рукоятки.

Технические характеристики. Модель домкрата тензорного указана в комплекте с одним адаптером

Модель домкрата

Варианты адаптера для шпильки

Макс. усилие, тс, при давлении 150 МПа

Площадь поршня, мм2

мм







Масса, кг

A

B

C (A/F)

D

ДТГ16-20ПМ

А16М20ПМ

16,3

1067

66

93

63

142

1,4

ДТГ16-22ПМ

А16М22ПМ

144

ДТГ28-24ПМ

А28М24ПМ

28,6

1867

85

117

68

175

2,7

ДТГ28-27ПМ

А28М27ПМ

117

68

178

ДТГ46-24ПМ

А46М24ПМ

45,9

3003

103

117

75

175

4,1

ДТГ46-27ПМ

А46М27ПМ

117

75

178

4,1

ДТГ46-30ПМ

А46М30ПМ

120

80

184

4,1

ДТГ46-33ПМ

А46М33ПМ

123

84

190

4,2

ДТГ46-36ПМ

А46М36ПМ

126

89

196

4,2

ДТГ67-33ПМ

А67М33ПМ

67,3

4400

118

123

92

192

6

ДТГ67-36ПМ

А67М36ПМ

126

96

198

6

ДТГ67-39ПМ

А67М39ПМ

130

105

204

6,1

ДТГ67-42ПМ

А67М42ПМ

133

105

211

6,2

ДТГ102-39ПМ

А102М39ПМ

102

6669

140,5

132

112

212

8,8

ДТГ102-42ПМ

А102М42ПМ

135

114

218

8,8

ДТГ102-45ПМ

А102М45ПМ

139

126

225

9

ДТГ102-48ПМ

А102М48ПМ

142

123

231

8,9

ДТГ153-52ПМ

А153М52ПМ

153

10002

175,5

148

134

249

14

ДТГ153-56ПМ

А153М56ПМ

154

148

260

14,8

ДТГ153-60ПМ

А153М60ПМ

161

148

264

14,8

ДТГ153-64ПМ

А153М64ПМ

161

153

274

14,5

ДТГ153-68ПМ

А153М68ПМ

167

153

279

14,5

ДТГ153-70ПМ

А153М70ПМ



153

280

14,5

ДТГ255-72ПМ

А255М72ПМ

255

16670

219

167

172

297

23

ДТГ255-76ПМ

А255М76ПМ

171

182

308

23,1

ДТГ255-80ПМ

А255М80ПМ

180

182

312

23,3

ДТГ255-85ПМ

А255М85ПМ

180

190

323

23,3

ДТГ255-90ПМ

А255М90ПМ

186

205

334

23

ДТГ326-90ПМ

А326М90ПМ

326,3

21336

252

186

230

341

32

ДТГ326-95ПМ

А326М95ПМ

186

230

346

32

ДТГ326-100ПМ

А326М100ПМ

192

235

357

33,5

ДТГ418-105ПМ

А418М105ПМ

418,1

27336

283



255

378



ДТГ418-110ПМ

А418М110ПМ



255

383



ДТГ418-115ПМ

А418М115ПМ



260

394

43

Состав гидроцилиндра (нагрузочной ячейки): корпус, поршень, набор уплотнений, полумуфта БРСД, заглушка.

Состав сменного адаптера: тянущий стакан, проставка, обойма, вороток

Величину давления рабочей жидкости контролировать по манометру на ручном насосе (насосной станции). Требуемое усилие затяжки установить (контролировать) по калибровочной таблице соответствия: давление рабочей жидкости-усилие, приложенной к Руководству по эксплуатации на домкрат.
